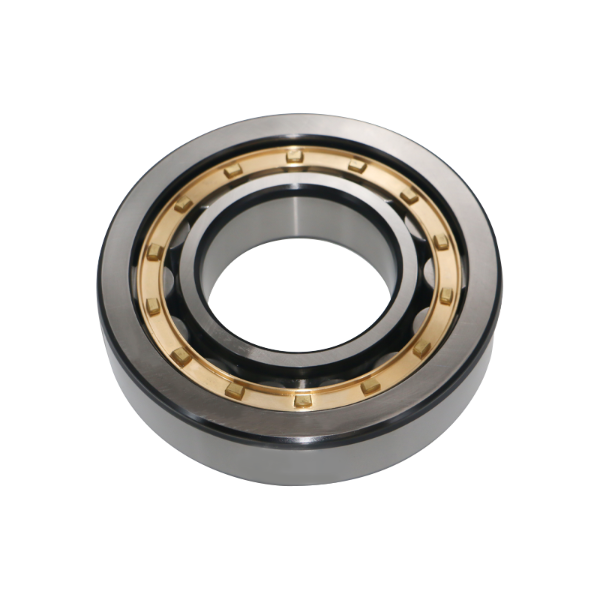

De ce rulmentul cu role cilindrice NU 309 excelează în modelele de motoare și cutii de viteze?

Element cheie: Rulmentul NU 309 excelează ca rulment plutitor

Pentru modelele de motoare și cutii de viteze în care dilatarea termică a arborelui este o preocupare critică, Rulment NU 309 oferă cea mai fiabilă soluție. Designul său unic – un inel interior fără flanșe – permite arborelui să se extindă sau să se contracte liber în ambele direcții axiale, fără a induce sarcini interne dăunătoare. Această capacitate face din rulmentul cu role cilindrice NU 309 alegerea preferată pentru poziția de plutire/nelocalizare în sistemele de antrenare de mare viteză și putere, prevenind direct defectarea prematură a rulmentului din cauza stresului termic axial.

Inginerii selectează rulmentul NU 309 nu doar pentru capacitatea sa mare de încărcare radială, ci și pentru această funcționalitate specifică, indispensabilă. Rezolvă o problemă mecanică fundamentală, asigurând stabilitate operațională și durată lungă de viață în aplicații, de la cutii de viteze industriale până la motoare electrice mari.

Anatomie de proiectare: de ce nu există flanșe pe inelul interior?

Caracteristica definitorie a unui rulment în stil NU este inelul interior complet lipsit de flanșe integrale. Ambele flanșe sunt situate pe inelul exterior, ghidând ansamblul rolă și cușcă. Acest design deliberat oferă două avantaje inginerești critice:

1. Mișcare axială nerestricționată
Arborele, împreună cu inelul interior, pot aluneca axial în interiorul rulmentului. Acest lucru găzduiește dilatarea sau contracția termică a arborelui - o apariție obișnuită la motoare și cutii de viteze în timpul ciclurilor de pornire și oprire - fără a genera forțe axiale dăunătoare care, altfel, ar suprasolicita rulmentul.

2. Suport pur de sarcină radială
Fiind un rulment pur flotant, rulmentul cu role cilindrice NU 309 este proiectat să suporte doar sarcini radiale mari. Nu este destinat intenționat pentru nicio sarcină axială. Această definiție clară a traseului de sarcină permite inginerilor să atribuie managementul sarcinii axiale unui rulment de localizare dedicat (de exemplu, un rulment cu bile adânci sau un rulment cu design NUP) la celălalt capăt al arborelui, optimizând proiectarea totală a sistemului.

În termeni practici, aceasta înseamnă că atunci când specificați un rulment NU 309, selectați o componentă cu un singur scop bine definit: să gestioneze forțele radiale în timp ce găzduiți creșterea liniară a arborelui.

Valori de performanță: evaluări de încărcare și capacități de viteză

Dimensiunile rulmentului NU 309 sunt standardizate la 45 mm alezaj (d) x 100 mm diametru exterior (D) x 25 mm lățime (B). În acest ansamblu compact, rulmentul oferă o capacitate de încărcare radială semnificativă datorită contactului liniei dintre role și canale de rulare. Pentru un design standard al rulmentului NU 309 ECP, indicatorii cheie de performanță sunt:

• Capacitate de sarcină dinamică de bază (C): ~100,8 kN
• Capacitate de sarcină statică de bază (C0): ~90 kN
• Viteza limită pentru lubrifierea cu grăsime/ulei: ~6.000 - 7.500 r/min (în funcție de sufixul de proiectare cum ar fi ECJ, ECP sau ECM și metoda de lubrifiere)

Aceste valori confirmă faptul că gradul de sarcină al rulmentului NU 309 este excepțional de mare pentru dimensiunea sa, făcându-l potrivit pentru aplicații cu sarcini radiale mari, cum ar fi arborii de mare viteză a cutiei de viteze industriale sau motoarele de antrenare principale.

Comparație critică: NU 309 vs. NJ 309 vs. NUP 309

Înțelegerea diferențelor subtile de proiectare dintre tipurile de rulmenți cilindric cu un singur rând este esențială pentru aplicarea corectă. Utilizați tabelul de mai jos pentru a diferenția NU 309 din variantele sale cele mai apropiate:

Atunci când efectuați o analiză NU 309 vs NJ 309, factorul cheie de decizie este dacă aplicația dvs. necesită ca rulmentul să se adapteze la mișcarea axială a arborelui (alegeți NU) sau să suporte și o sarcină axială (alegeți NJ). Schimbul de rulmenți NU 309 sau căutarea echivalentă SKF NU 309 se concentrează adesea pe aceste specificații funcționale.

Ingineria aplicației: cazuri practice de utilizare

NU 309 pentru aplicațiile cutiei de viteze este excepțional de comun, în special pe arborele de intrare de mare viteză. Aici, arborele se încălzește rapid de la viteza mare de rotație, creând o dilatare termică semnificativă. NU 309 acționează ca un rulment liber sau flotant, permițând ca această expansiune să apară fără a provoca preîncărcare axială care ar putea duce la supraîncălzire și gripare. În mod similar, configurația motorului electric cu rulmenți flotanți este o practică standard pentru motoarele de peste o anumită dimensiune a cadrului, protejând rulmenții de la capătul de antrenare și cei care nu sunt de acționare împotriva defecțiunilor induse termic.

Un alt exemplu practic este NU 309 pentru aplicații cu compresoare. La compresoarele cu șurub sau centrifuge, arborele rotorului se extinde considerabil pe măsură ce mașina atinge temperatura de funcționare. Un NU 309 pe partea neîmpingătoare a rotorului oferă libertatea axială necesară, asigurând menținerea jocurilor interne critice dintre rotoare pentru o eficiență optimă.

Ghid de selecție: sufixe și autorizație internă

Când se specifică un rulment NU 309, codurile sufixelor definesc detalii cruciale de proiectare care afectează performanța. De exemplu:

• ECP: Cușcă PA66 armată cu fibră de sticlă, centrată pe role. Oferă rezistență bună și capacitate de mare viteză.
• ECM: Cușcă din alamă prelucrată, ghidată cu role. Potrivit pentru temperaturi mai ridicate și condiții solicitante.
• CEJ: Cușcă din oțel presat, ghidată cu role. O opțiune robustă, rentabilă.

La fel de importantă este selectarea jocului adecvat al rulmentului NU 309. Pentru aplicațiile cu un gradient de temperatură ridicat între inelele interioare și exterioare, este adesea necesar un joc interior radial C3 (mai mare decât normal). Specificarea unui rulment NU 309 ECP/C3 asigură că, chiar și în condiții termice severe, rulmentul nu are un joc negativ, ceea ce i-ar reduce drastic durata de viață.

Pentru inginerii cu echipamente vechi, cunoașterea unui echivalent rulment NU 309 sau a opțiunilor exacte de înlocuire a rulmentului NU 309 este vitală. Se potrivesc întotdeauna dimensiunile, valorile de sarcină, sufixul de proiectare (ECP, ECM etc.) și gradul de joc intern (de exemplu, C3) pentru a asigura o înlocuire directă și fiabilă. Înțelegerea corectă a intervalului de temperatură de funcționare a rulmentului NU 309 și a cerințelor de lubrifiere este, de asemenea, esențială pentru atingerea duratei de viață calculate L10.
