Cum se instalează un inel 2206 AV Nilos (ghid pas cu pas)

Pentru a instala corect 2206 AV Nilos Ring, poziționați-l astfel încât partea convexă (deschisă) să fie orientată spre calea rulmentului. Inelul trebuie să se așeze la nivel de inelul exterior al rulmentului. Inelul 2206 AV Nilos are un spațiu de proiectare c = 0,3 mm care trebuie să rămână fără distorsiuni. Folosiți o drift plată sau o presă cu o forță uniformă în jurul circumferinței - nu loviți niciodată direct pe garnitură.

Ce face diferit 2206 AV Nilos Ring

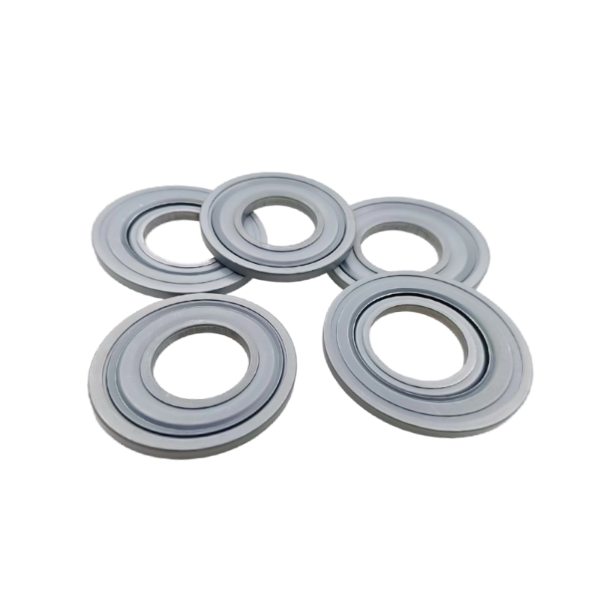

Inelul 2206 AV Nilos este o etanșare labirint de metal de precizie, nu o etanșare cu buze de cauciuc. Este format dintr-un inel de oțel format cu geometrie specifică. Conform dimensiunilor stşiard, acest inel Nilos are un diametru interior (d) de 30 mm, un diametru exterior (D) de 56,2 mm, lățimea (a) de 44 mm și înălțimea buzelor (i) de 2,5 mm. Grosimea oțelului (c) este de 0,3 mm. Acest design rigid creează un labirint fără contact care reține grăsimea, permițând în același timp rotația liberă, spre deosebire de garniturile de cauciuc care creează frecare și uzură.

Instalarea pas cu pas a 2206 AV Nilos Ring

1. Inspectați alezajul rulmentului și al carcasei

Înainte de a instala inelul 2206 AV Nilos, verificați dacă inelul exterior al rulmentului și umărul carcasei sunt curate, uscate și fără bavuri. Orice particulă mai mare de 0,05 mm poate ridica inelul Nilos, distrugând jocul precis de 0,3 mm.

2. Identificați orientarea corectă

Țineți inelul 2206 AV Nilos cu partea deschisă (partea cu o canelură sau o adâncime vizibilă) îndreptată spre inelul interior al rulmentului. Partea mai plată, închisă, trebuie să fie orientată spre exterior. Instalarea acestui inel Nilos înapoi va prinde resturile de rulment, provocând uzură rapidă.

3. Aplicați o presiune uniformă

Utilizați o presă cu arbore sau o presă hidraulică cu un manșon plat care atinge doar marginea exterioară a inelului 2206 AV Nilos. Forța de așezare recomandată este de 1,5 – 3,0 kN. Dacă o presă nu este disponibilă, utilizați un ciocan cu fața moale și un drift tubular care se potrivește cu diametrul exterior (56,2 mm). Atingeți în stea – 6 până la 8 atingeri ușoare – pentru a preveni înclinarea.

4. Verificați jocul final și alinierea

După așezarea inelului 2206 AV Nilos, spațiul radial dintre inel și inelul interior al rulmentului ar trebui să fie de 0,2 – 0,4 mm. Folosiți un calibrator de palpație în patru puncte (0°, 90°, 180°, 270°). O variație mai mare de 0,1 mm indică nealinierea. Jocul axial (c) trebuie să rămână la 0,3 mm proiectat – orice reducere înseamnă că inelul Nilos este deformat.

Dimensiuni critice pentru 2206 AV Nilos Ring

Instalarea precisă a acestui inel Nilos depinde de potrivirea etanșării cu dimensiunile rulmentului. Mai jos sunt toleranțele cheie:

• Diametrul interior (d) : 30,0 mm ±0,1 mm
• Diametrul exterior (D) : 56,2 mm 0,1 / -0,0 mm
• lățime (a) : 44,0 mm ±0,2 mm
• Înălțimea buzelor (i) : 2,5 mm ±0,05 mm
• Grosimea metalului (c) : 0,3 mm ±0,02 mm

Abaterile dincolo de aceste toleranțe fie vor bloca rulmentul (dacă inelul Nilos este prea strâns) fie vor permite pătrunderea contaminării (dacă este prea slăbit). Măsurați întotdeauna înainte de instalare.

Greșeli frecvente la instalarea unui inel Nilos

• Orientare inversa : The 2206 AV Nilos Ring nu poate curăța resturile atunci când este instalat înapoi. Unsoarea scapă înăuntru 50-100 de ore în loc să dureze mii de ore.
• Strângerea excesivă sau lovirea directă : Distorsiunea schimbă c = 0,3 mm clearance-ul aproape de zero. Inelul Nilos se freacă pe inelul interior, provocând căldură și zgomot în câteva minute de la funcționare.
• Scaune excentrice : O parte a inelului Nilos este mai adânc decât cealaltă. Acest lucru creează un spațiu variabil (0,1 mm până la 0,5 mm), permițând particule mai mari decât 150 µm să intre în rulment.
• Folosind un drift subdimensionat : O derivă mai mică decât 56,2 mm concentrează forța pe buza inelului Nilos, deformând permanent profilul delicat al labirintului.

Evitați aceste erori utilizând un instrument de presare dimensionat corespunzător (diametrul contactului = 56,2 mm ) și verificați de două ori orientarea înainte de a se așeza 2206 AV Nilos Ring .

Cum să confirmați o instalare reușită a inelului Nilos

După apăsarea butonului 2206 AV Nilos Ring în carcasă, efectuați două verificări rapide de verificare:

• Test de rotație : Rotiți cu mâna inelul interior al rulmentului. Trebuie să se rotească lin, fără sunet de zgârieturi . Orice rezistență înseamnă că inelul Nilos atinge partea rotativă.
• Verificarea scaunelor la nivel : Marginea exterioară a 2206 AV Nilos Ring ar trebui să fie încadrat sau încastrat până la 0,1 mm sub faţa carcasei. Proeminența mai mare de 0,2 mm indică o așezare incompletă.

Dacă ambele condiții sunt îndeplinite, acest inel Nilos oferă efectul de labirint dorit – reține grăsimea și blochează praful grosier (particulele <30 µm sunt în general inofensive).

Instrumente necesare pentru instalarea 2206 AV Nilos Ring

• Presă cu arbore sau presă hidraulică (forța recomandată: 1,5 – 3,0 kN )
• Drift tubular plat cu diametrul interior >30 mm si diametrul exterior 56,2 mm
• Set de indicatori de palpație (0,05 mm până la 1,0 mm)
• Cârpă curată, fără scame și alcool izopropilic
• Etrier digital (pentru a verifica d=30 mm and D=56,2 mm înainte de instalare)

Utilizarea instrumentelor adecvate previne distorsiunile și asigură 0,3 mm se menține spațiul liber de proiectare al inelului Nilos.

Întrebări frecvente despre 2206 AV Nilos Ring

Inelul 2206 AV Nilos poate fi reutilizat după îndepărtare?

Nu. Inelul 2206 AV Nilos este o componentă metalică formată cu precizie care se deformează ușor în timpul presării. Îndepărtarea aproape întotdeauna modifică grosimea c=0,3 mm sau creează pete plate pe profilul labirintului. Utilizați întotdeauna un inel Nilos nou pentru o etanșare fiabilă.

Ce gaură de carcasă este necesară pentru acest inel Nilos?

Inelul 2206 AV Nilos necesită un orificiu al carcasei cu o toleranță H7 de 56,2 mm (de obicei 56,2 0,03 / -0,0 mm). Un orificiu mai mare de 56,25 mm nu va asigura inelul Nilos - se poate roti sau cădea. Dacă orificiul este uzat, utilizați un compus de reținere specificat pentru etanșările metalice sau înlocuiți carcasa.

Ar trebui aplicat lubrifiant pe inelul Nilos înainte de instalare?

Ungeți ușor orificiul carcasei și marginea exterioară a inelului 2206 AV Nilos cu o unsoare subțire (de exemplu, NLGI 2). Nu lăsați grăsimea să intre în canalul labirint al inelului Nilos - poate atrage praf abraziv. Jocul interior c = 0,3 mm ar trebui să rămână uscat pentru a funcționa ca un adevărat labirint.

Cum se compară un inel Nilos cu un inel de etanșare din cauciuc?

Spre deosebire de garniturile de cauciuc care creează frecare (cuplu de frecare de 0,1–0,3 Nm), inelul 2206 AV Nilos este o etanșare metalică fără contact – adaugă frecare aproape de zero. Garniturile de cauciuc se defectează peste 100°C, în timp ce acest inel Nilos rezistă la 200°C. Cu toate acestea, un inel Nilos nu poate etanșa împotriva lichidelor sau a prafului foarte fin (<10 µm) la fel de eficient ca o etanșare cu buze de contact. Alegeți în funcție de condițiile dvs. de funcționare.

Așteptări de performanță după instalarea corectă a inelului Nilos

Când cel 2206 AV Nilos Ring este instalat corect (partea deschisă către rulment, uniformă 0,3 mm joc, fără distorsiuni), rulmentul va obține:

• Reținerea grăsimii: >95% de unsoare originală după 2000 de ore la turații moderate (3000 rpm).
• Excluderea contaminanților: Particule mai mari decât 0,1 mm sunt blocate eficient.
• Cresterea temperaturii: Sub 10°C deasupra mediului datorită designului labirint fără contact al inelului Nilos.

Abaterile de la procedura de instalare cauzează defectarea prematură a rulmentului în 50-200 de ore. Tratați întotdeauna inelul 2206 AV Nilos ca pe o componentă de precizie – manevrați-l cu atenție, instalați-l corect și vă va proteja rulmentul timp de mii de ore.
