3200 A-2ZTN9/MT33 Rulmenți cu bile cu contact unghiular cu două rânduri

Rulmenți cu bile cu contact unghiular cu două rânduri (DRACBB) Designul rulmentului cu bile cu contact unghiular cu două rânduri (DRACBB) este în esență similară cu cel al celor doi rulmenți cu bile cu contact unghiular cu un singur rând, dar ocupă mult mai puțin spațiu axial. DRACBB poate suporta sarcini radiale și sarcini axiale care acționează în ambele direcții. Este capabil să limiteze deplasarea axială bidirecțională a arborelui sau carcasei. Cu un unghi de contact tipic de 30°, oferă un aranjament de reguli foarte rigid și poate rezista momentelor de răsturnare.

Contact Us Contactați-ne
PRECEDENT:Niciun produs anterior URMĂTOR:7200 BECBP Rulmenți cu bile cu contact unghiular
  • Descriere
  • Specificații
  • Contactați-ne

Caracteristicile rulmentului
· Spațiu axial compact: Necesită spațiu axial minim.
· Soluție de economisire a spațiului: Potrivit pentru aplicații în care spațiul axial este restrâns, înlocuind adesea doi rulmenți cu bile cu contact unghiular cu un singur rând montați într-un aranjament spate în spate.
· Capacitate de încărcare combinată: Acceptă sarcini radiale și axiale în ambele direcții.
· Capacitate de încărcare moment: Poate rezista momentelor de răsturnare.
· Aranjamentul rulmentului rigid: Oferă rigiditate ridicată a sistemului.

Avantaje cheie
· Rigiditate mare și capacitate de încărcare: Oferă o rigiditate semnificativă mai mare în comparație cu un rulment cu bile cu contact unghiular cu un singur rând.
· Capacitate de încărcare triplă: Capabil să suporte simultan sarcini radiale, sarcini axiale bidirecționale și moment de răsturnare.
· Ideal pentru rigiditate ridicată: Foarte potrivit pentru aplicații care necesită rigiditate ridicată.

Domenii de aplicare (aplicații)
· Folosit pe scară largă în butucii roților din față auto.
·Pompe de ulei, suflante Roots, compresoare de aer.
·Diferite tipuri de transmisii/cutii de viteze.
·Axuri de mașini-unelte.

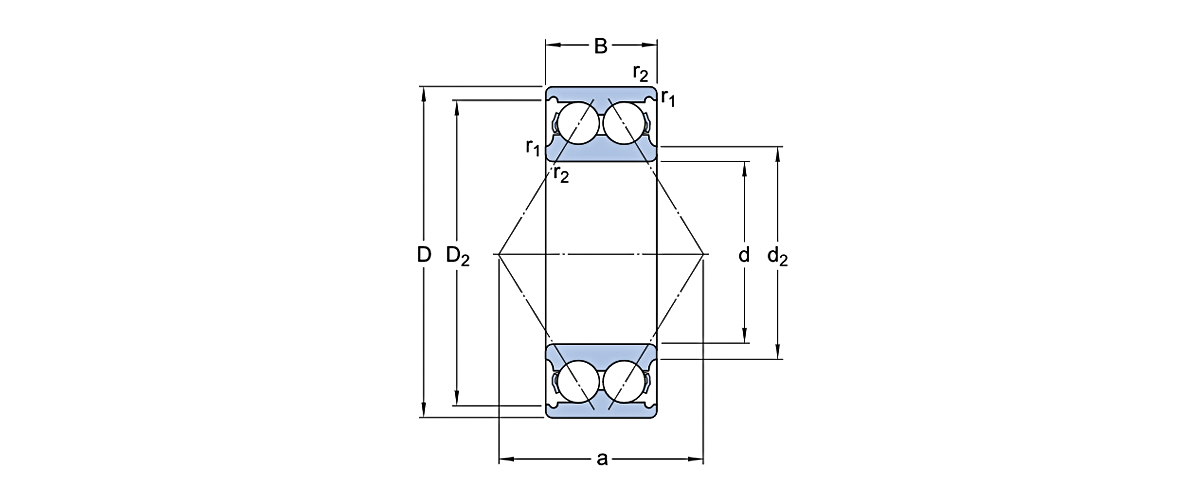

Dimensiuni de bază Capacitate de sarcină de bază Evaluări de viteză Liturghie Model
dinamică static Viteza de referinta Limitarea vitezei Rulmentul nr.
d [mm] D [mm] B [mm] C [kN] C0 [kN] [r/min] [r/min] [kg]
10 30 14 6.849 3.87 23400 21600 0.051 3200 A-2ZTN9/MT33 Hotărâre
10 30 14 6.849 3.87 23400 21600 0.051 Hotărârea 3200 ATN9
10 30 14 6.849 3.87 15300 0.051 3200 A-2RS1TN9/MT33 Hotărâre
12 32 15.9 9.09 5.04 21600 19800 0.058 3201 A-2ZTN9/MT33 Hotărâre
12 32 15.9 9.09 5.04 21600 19800 0.058 3201 ATN9 Hotărâre
12 32 15.9 9.09 5.04 13500 0.058 3201 A-2RS1TN9/MT33 Hotărâre
15 35 15.9 10.08 6.12 19800 16200 0.066 3202 A-2ZTN9/MT33 Hotărâre
15 35 15.9 10.08 6.12 19800 16200 0.066 3202 ATN9 Hotărâre
15 35 15.9 10.08 6.12 12600 0.066 3202 A-2RS1TN9/MT33 Hotărâre
15 42 19 13.59 8.37 16200 14400 0.13 Hotărârea 3302 A-2Z
15 42 19 13.59 8.37 16200 14400 0.13 3302 A-2ZTN9/MT33 Hotărâre
15 42 19 13.59 8.37 16200 14400 0.13 3302 ATN9 Hotărâre
15 42 19 13.59 8.37 10800 0.13 3302 A-2RS1 Hotărâre
15 42 19 13.59 8.37 10800 0.13 3302 A-2RS1TN9/MT33 Hotărâre
17 40 17.5 12.87 7.92 17100 14400 0.096 3203 A-2ZTN9/MT33 Hotărâre
17 40 17.5 12.87 7.92 17100 14400 0.096 3203 ATN9 Hotărâre
17 40 17.5 12.87 7.92 10800 0.096 3203 A-2RS1TN9/MT33 Hotărâre
17 47 22.2 19.44 11.43 15300 12600 0.18 Hotărârea 3303 A-2Z
17 47 22.2 19.44 11.43 15300 12600 0.18 3303 A-2ZTN9/MT33 Hotărâre
17 47 22.2 19.44 11.43 15300 12600 0.18 3303 ATN9 Hotărâre
17 47 22.2 19.44 11.43 9900 0.18 3303 A-2RS1 Hotărâre
17 47 22.2 19.44 11.43 9900 0.18 3303 A-2RS1TN9/MT33 Hotărâre
20 47 20.6 18.36 11.61 14400 12600 0.16 3204 O hotărâre
20 47 20.6 18.36 11.61 14400 12600 0.16 Hotărârea 3204 A-2Z
20 47 20.6 18.36 11.61 14400 12600 0.16 3204 A-2ZTN9/MT33 Hotărâre
20 47 20.6 18.36 11.61 14400 12600 0.16 3204 ATN9 Hotărâre
20 47 20.6 18.36 11.61 9000 0.16 3204 A-2RS1 Hotărâre
20 47 20.6 18.36 11.61 9000 0.16 3204 A-2RS1TN9/MT33 Hotărâre
20 52 22.2 22.05 14.04 11700 11700 0.22 3304 O hotărâre
20 52 22.2 22.05 14.04 11700 11700 0.22 3304 Hotărârea A-2Z

Dimensiuni de bază Capacitate de sarcină de bază Evaluări de viteză Liturghie Model
dinamică static Viteza de referinta Limitarea vitezei Rulmentul nr.
d [mm] D [mm] B [mm] C [kN] C0 [kN] [r/min] [r/min] [kg]
20 52 22.2 22.05 14.04 11700 11700 0.22 3304 A-2ZTN9/MT33 Hotărâre
20 52 22.2 22.05 14.04 11700 11700 0.22 3304 ATN9 Hotărâre
20 52 22.2 22.05 14.04 8100 0.22 3304 A-2RS1 Hotărâre
20 52 22.2 22.05 14.04 8100 0.22 3304 A-2RS1TN9/MT33 Hotărâre
25 52 20.6 19.8 13.77 10800 10800 0.18 3205 O hotărâre
25 52 20.6 19.8 13.77 10800 10800 0.18 Hotărârea 3205 A-2Z
25 52 20.6 19.8 13.77 10800 10800 0.18 3205 A-2ZTN9/MT33 Hotărâre
25 52 20.6 19.8 13.77 7650 0.18 3205 A-2RS1 Hotărâre
25 52 20.6 19.8 13.77 7650 0.18 3205 A-2RS1TN9/MT33 Hotărâre
25 62 25.4 29.25 19.8 9900 9900 0.35 3305 O hotărâre
25 62 25.4 29.25 19.8 9900 9900 0.35 Hotărârea 3305 A-2Z
25 62 25.4 29.25 19.8 9900 9900 0.35 3305 A-2ZTN9/MT33 Hotărâre
25 62 25.4 29.25 19.8 9900 9900 0.35 3305 ATN9 Hotărâre
25 62 25.4 29.25 19.8 6750 0.35 3305 A-2RS1 Hotărâre
25 62 25.4 29.25 19.8 6750 0.35 3305 A-2RS1TN9/MT33 Hotărâre
30 62 23.8 27.45 19.8 9000 9000 0.29 3206 O hotărâre
30 62 23.8 27.45 19.8 9000 9000 0.29 Hotărârea 3206 A-2Z
30 62 23.8 27.45 19.8 9000 9000 0.29 3206 A-2ZTN9/MT33 Hotărâre
30 62 23.8 27.45 19.8 9000 9000 0.29 3206 ATN9 Hotărâre
30 62 23.8 27.45 19.8 6750 0.29 3206 A-2RS1 Hotărâre
30 62 23.8 27.45 19.8 6750 0.29 3206 A-2RS1TN9/MT33 Hotărâre
30 72 30.2 38.25 27 9000 8100 0.52 3306 O hotărâre
30 72 30.2 38.25 27 9000 8100 0.52 3306 Hotărârea A-2Z
30 72 30.2 38.25 27 9000 8100 0.52 3306 A-2ZTN9/MT33 Hotărâre
30 72 30.2 38.25 27 9000 8100 0.52 3306 ATN9 Hotărâre
30 72 30.2 38.25 27 5670 0.52 3306 A-2RS1 Hotărâre
30 72 30.2 38.25 27 5670 0.52 3306 A-2RS1TN9/MT33 Hotărâre
35 72 27 36.45 27 8100 8100 0.44 3207 O hotărâre
35 72 27 36.45 27 8100 8100 0.44 Hotărârea 3207 A-2Z
35 72 27 36.45 27 8100 8100 0.44 3207 A-2ZTN9/MT33 Hotărâre

Dimensiuni de bază Capacitate de sarcină de bază Evaluări de viteză Liturghie Model
dinamică static Viteza de referinta Limitarea vitezei Rulmentul nr.
d [mm] D [mm] B [mm] C [kN] C0 [kN] [r/min] [r/min] [kg]
35 72 27 36.45 27 8100 8100 0.44 3207 ATN9 Hotărâre
35 72 27 36.45 27 5670 0.44 3207 A-2RS1 Hotărâre
35 72 27 36.45 27 5670 0.44 3207 A-2RS1TN9/MT33 Hotărâre
35 80 34.9 47.43 37.35 8100 7200 0.74 3307 DJ1 Hotărâre
35 80 34.9 48.6 34.2 7650 7650 0.74 3307 O hotărâre
35 80 34.9 48.6 34.2 7650 7650 0.74 3307 Hotărârea A-2Z
35 80 34.9 48.6 34.2 7650 7650 0.74 3307 A-2ZTN9/MT33 Hotărâre
35 80 34.9 48.6 34.2 7650 7650 0.74 3307 ATN9 Hotărâre
35 80 34.9 48.6 34.2 5400 0.74 3307 A-2RS1 Hotărâre
35 80 34.9 48.6 34.2 5400 0.74 3307 A-2RS1TN9/MT33 Hotărâre
40 80 30.2 43.2 32.85 8100 7200 0.57 3208 O hotărâre
40 80 30.2 43.2 32.85 8100 7200 0.57 Hotărârea 3208 A-2Z
40 80 30.2 43.2 32.85 8100 7200 0.57 3208 A-2ZTN9/MT33 Hotărâre
40 80 30.2 43.2 32.85 8100 7200 0.57 3208 ATN9 Hotărâre
40 80 30.2 43.2 32.85 5040 0.57 3208 A-2RS1 Hotărâre
40 80 30.2 43.2 32.85 5040 0.57 3208 A-2RS1TN9/MT33 Hotărâre
40 90 36.5 44.46 37.35 7200 6300 0.93 3308 Hotărârea DNRCBM
40 90 36.5 58.95 43.2 6750 6750 0.93 3308 O hotărâre
40 90 36.5 58.95 43.2 6750 6750 0.93 Hotărârea 3308 A-2Z
40 90 36.5 58.95 43.2 6750 6750 0.93 3308 A-2ZTN9/MT33 Hotărâre
40 90 36.5 58.95 43.2 6750 6750 0.93 3308 ATN9 Hotărâre
40 90 36.5 58.95 43.2 4500 0.93 3308 A-2RS1 Hotărâre
40 90 36.5 58.95 43.2 4500 0.93 3308 A-2RS1TN9/MT33 Hotărâre
40 90 36.5 62.01 51.3 7200 6300 0.93 Hotărârea 3308 DMA
40 90 36.5 62.01 51.3 7200 6300 0.93 3308 DTN9 Hotărâre
45 85 30.2 46.8 37.35 6750 6750 0.63 3209 O hotărâre
45 85 30.2 46.8 37.35 6750 6750 0.63 Hotărârea 3209 A-2Z
45 85 30.2 46.8 37.35 6750 6750 0.63 3209 A-2ZTN9/MT33 Hotărâre
45 85 30.2 46.8 37.35 6750 6750 0.63 3209 ATN9 Hotărâre
45 85 30.2 46.8 37.35 4770 0.63 3209 A-2RS1 Hotărâre

Dimensiuni de bază Capacitate de sarcină de bază Evaluări de viteză Liturghie Model
dinamică static Viteza de referinta Limitarea vitezei Rulmentul nr.
d [mm] D [mm] B [mm] C [kN] C0 [kN] [r/min] [r/min] [kg]
45 85 30.2 46.8 37.35 4770 0.63 3209 A-2RS1TN9/MT33 Hotărâre
45 100 39.7 55.62 46.8 6750 5670 1.25 3309 Hotărârea DNRCBM
45 100 39.7 67.5 47.7 6750 6030 1.25 3309 O hotărâre
45 100 39.7 67.5 47.7 6750 6030 1.25 3309 Hotărârea A-2Z
45 100 39.7 67.5 47.7 6750 6030 1.25 3309 ATN9 Hotărâre
45 100 39.7 67.5 47.7 4320 1.25 3309 A-2RS1 Hotărâre
45 100 39.7 71.37 62.55 6750 5670 1.25 Hotărârea 3309 DMA
50 90 30.2 45.9 38.25 7200 6300 0.65 3210 O hotărâre
50 90 30.2 45.9 38.25 7200 6300 0.65 Hotărârea 3210 A-2Z
50 90 30.2 45.9 38.25 7200 6300 0.65 3210 A-2ZTN9/MT33 Hotărâre
50 90 30.2 45.9 38.25 7200 6300 0.65 3210 ATN9 Hotărâre
50 90 30.2 45.9 38.25 4320 0.65 3210 A-2RS1 Hotărâre
50 90 30.2 45.9 38.25 4320 0.65 3210 A-2RS1TN9/MT33 Hotărâre
50 110 44.4 73.71 62.55 6030 5040 1.95 3310 Regulament DNRCBM
50 110 44.4 84.24 76.5 6030 5040 1.95 Hotărârea 3310 DMA
50 110 44.4 85.5 62.55 5400 5400 1.95 3310 A Hotărâre
50 110 44.4 85.5 62.55 5400 5400 1.95 Hotărârea 3310 A-2Z
50 110 44.4 85.5 62.55 5400 5400 1.95 3310 ATN9 Hotărâre
50 110 44.4 85.5 62.55 3870 1.95 3310 A-2RS1 Hotărâre
55 100 33.3 54.9 46.8 5670 5670 0.91 3211 O hotărâre
55 100 33.3 54.9 46.8 5670 5670 0.91 Hotărârea 3211 A-2Z
55 100 33.3 54.9 46.8 5670 5670 0.91 3211 ATN9 Hotărâre
55 100 33.3 54.9 46.8 4050 0.91 3211 A-2RS1 Hotărâre
55 120 49.2 86.04 74.7 5400 4770 2.65 3311 Hotărârea DNRCBM
55 120 49.2 99.9 90 5400 4500 2.65 Hotărârea 3311 DMA
55 120 49.2 100.8 73.35 5400 4770 2.65 3311 O hotărâre
55 120 49.2 100.8 73.35 5400 4770 2.65 Hotărârea 3311 A-2Z
55 120 49.2 100.8 73.35 5400 4770 2.65 3311 ATN9 Hotărâre
55 120 49.2 100.8 73.35 3420 2.65 3311 A-2RS1 Hotărâre
60 110 36.5 67.5 57.6 5040 5040 1.2 3212 O hotărâre

Dimensiuni de bază Capacitate de sarcină de bază Evaluări de viteză Liturghie Model
dinamică static Viteza de referinta Limitarea vitezei Rulmentul nr.
d [mm] D [mm] B [mm] C [kN] C0 [kN] [r/min] [r/min] [kg]
60 110 36.5 67.5 57.6 5040 5040 1.2 3212 A-2Z Hotărâre
60 110 36.5 67.5 57.6 5040 5040 1.2 3212 ATN9 Hotărâre
60 110 36.5 67.5 57.6 3600 1.2 3212 A-2RS1 Hotărâre
60 110 36.5 67.5 57.6 3600 1.2 3212 A-2RS1TN9/MT33 Hotărâre
60 130 54 114.3 85.5 5040 4500 2.8 3312 O hotărâre
60 130 54 114.3 85.5 5040 4500 2.8 3312 A-2Z Hotărâre
65 120 38.1 72.54 66.15 5040 4320 1.75 3213 O hotărâre
65 120 38.1 72.54 66.15 5040 4320 1.75 Hotărârea 3213 A-2Z
65 120 38.1 72.54 66.15 3240 1.75 3213 A-2RS1 Hotărâre
65 140 58.7 124.2 109.8 4770 4050 4.1 3313 Hotărârea DNRCBM
65 140 58.7 131.4 99 4770 4050 4.1 3313 O hotărâre
65 140 58.7 131.4 99 4770 4050 4.1 3313 Hotărârea A-2Z
70 125 39.7 79.56 72 5040 4050 1.9 3214 O hotărâre
70 125 39.7 79.56 72 5040 4050 1.9 3214 Hotărârea A-2Z
70 150 63.5 146.7 112.5 4500 3870 5.05 3314 O hotărâre
70 150 63.5 146.7 112.5 4500 3870 5.05 3314 Hotărârea A-2Z
75 130 41.3 86.04 79.2 4770 4050 2.1 3215 O hotărâre
75 130 41.3 86.04 79.2 4770 4050 2.1 Hotărârea 3215 A-2Z
75 160 68.3 158.4 126 4050 3600 5.6 3315 O hotărâre
75 160 68.3 158.4 126 4050 3600 5.6 3315 Hotărârea A-2Z
80 140 44.4 95.4 85.5 4500 3870 2.65 3216 O hotărâre
80 170 68.3 173.7 140.4 3870 3420 6.8 3316 O hotărâre
85 150 49.2 111.6 99 4050 3420 3.4 3217 O hotărâre
85 180 73 187.2 158.4 3600 3240 8.3 3317 O hotărâre
90 160 52.4 117 108 3870 3240 4.15 3218 O hotărâre
90 190 73 187.2 162 3420 3060 9.25 3318 O hotărâre
95 170 55.6 143.1 131.4 3600 3060 5 3219 O hotărâre
95 200 77.8 216 194.4 3240 2880 11 3319 O hotărâre
100 180 60.3 160.2 149.4 3420 2880 6.1 3220 A Hotărâre
100 215 82.6 229.5 229.5 3060 2520 13.5 3320 A Hotărâre

Dimensiuni de bază Capacitate de sarcină de bază Evaluări de viteză Liturghie Model
dinamică static Viteza de referinta Limitarea vitezei Rulmentul nr.
d [mm] D [mm] B [mm] C [kN] C0 [kN] [r/min] [r/min] [kg]
110 200 69.8 190.8 190.8 3060 2520 8.8 3222 O hotărâre
110 240 92.1 261.9 274.5 2700 2340 19 3322 O hotărâre
120 190 66 163.8 208.8 3060 3240 7.08 305256 D Hotărâre
150 225 73 163.8 238.5 1530 1800 5.52 305286 D Hotărâre
150 230 70 182.7 256.5 2520 2700 10.6 305283 D Hotărâre
150 230 70 182.7 256.5 2520 2700 10.6 305283 DA Hotărâre
160 215 56 121.5 198 2520 2700 5.67 305608 Hotărâre
160 215 56 121.5 198 2520 2700 5.45 305608 B Hotărâre
160 240 76 210.6 301.5 2340 2520 11.4 305183 Hotărâre
170 260 84 252.9 364.5 2160 2340 16.8 305180 Hotărâre
180 250 70 171 256.5 2160 2340 9.67 305288 DA Hotărâre
180 259.5 66 202.5 279 2160 2340 11 305262 D Hotărâre
190 269.5 66 243 373.5 1980 2160 11 305338 D Hotărâre
200 279.5 76 217.8 342 1710 2160 13.7 305428 D Hotărâre
200 280 80 217.8 342 1980 2160 15.9 305393 Hotărâre
200 289.5 76 271.8 427.5 1620 1980 16.4 305263 D Hotărâre
200 289.5 76 271.8 427.5 1620 1980 16.4 305263 DA Hotărâre
220 309.5 76 280.8 468 1800 1800 17.7 305272 D Hotărâre
220 309.5 76 280.8 468 1800 1800 17.7 305272 DA Hotărâre
220 309.5 76 280.8 468 1800 1800 17.7 305272 Hotărâre DB
230 329.5 80 315.9 540 1710 1800 21.9 305264 D Hotărâre
260 369.5 92 357.3 639 1530 1530 30 305270 D Hotărâre
280 389.5 92 362.7 675 1440 1440 33.2 305269 D Reglement

Produse recomandate

Proiectarea viitorului mișcării
Despre UKL
Fondată în 2020, UKL Bearing Manufacturing Co., Ltd. (Wuxi) este China 3200 A-2ZTN9/MT33 Rulmenți cu bile cu contact unghiular cu două rânduri furnizori și OEM/ODM 3200 A-2ZTN9/MT33 Rulmenți cu bile cu contact unghiular cu două rânduri companie, o întreprindere industrială și comercială integrată care se concentrează pe fabricația de precizie, combinând cercetare și dezvoltare, producție și vânzări.
Compania este specializată în soluții de rulmenți de înaltă performanță, oferind suport tehnic pentru industrii globale cu cerințe excepțional de ridicate de precizie și fiabilitate.

Cu peste 200 de profesioniști calificați și o bază de producție complet modernizată, instalațiile UKL acoperă întregul proces de fabricație — forjare, recoacere, strunjire, tratament termic, rectificare și asamblare automată.
Valorificând peste 15 ani de experiență în export OEM/ODM, UKL răspunde rapid nevoilor clienților, oferind servicii flexibile și personalizate pentru clienți din Europa, Asia, Africa și Orientul Mijlociu.

Ukl Bearing Manufacturing Co.,Ltd Mai multe despre noi Ukl Bearing Manufacturing Co.,Ltd
  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    ani

    Experiență în industrie

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    Diversitate de modele

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    Număr de angajați

  • Ukl Bearing Manufacturing Co.,Ltd

    0

    $

    Valoare anuală a exporturilor

Ukl Bearing Manufacturing Co.,Ltd
Certificat de onoare
Știri
Rulmenți cu bile cu contact unghiular Cunoștințe din industrie
