Ce face ca rulmentul SI5TK să fie soluția ideală fără întreținere pentru legăturile miniaturale?

Înțelegerea rulmentului SI5TK în sistemele de mișcare de precizie

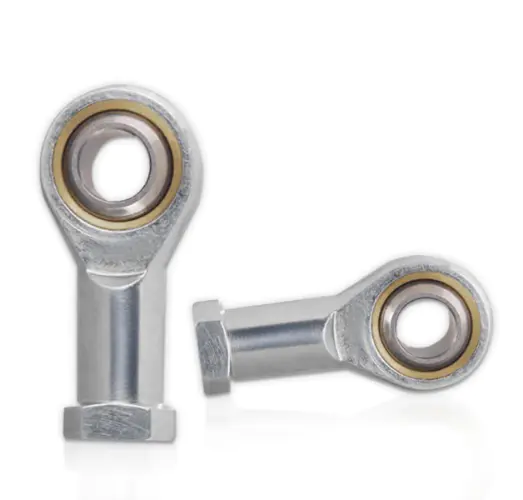

Atunci când inginerii și specialiștii în căutarei caută un capăt de tijă compact, auto-lubrifiant, care elimina nevoia de ungere constantă, Hotărârea SI5TK apare frecvent ca punct de referință. Acest capăt de tijă în miniatură aparține seriei SI5T/K, o familie de lagăre sferice complete auto-lubrifiante, proiectate pentru mișcări oscilante cu viteză redusă. Spre deosebire de îmbinări convenționale metal pe metal care necesită lubrifiere periodică, această unitate integrează o căptușeală compozită PTFE direct în calea de rulare sferică. Rezultatul este o componentă fără întreținere care se potrivește în ansambluri strânse fără a sacrifica capacitatea de încărcare sau flexibilitatea de aliniere.

Acest articol oferă o defalcare tehnică detaliată a capătului de tijă SI5TK, inclusiv diagrama dimensională completă, compoziția materialului, limitată de mediu și scenariu de aplicare. Fiecare parametru din fișa de date a producătorului este inclus, astfel încât să poată lua sau decizie de selecție informată fără a face referințe încrucișate mai mult sau surse.

Dimensiunile rulmenților SI5TK și specificațiile detaliate

Anvelopa dimensională a rulmentului SI5TK este definită de alezajul său de 5 mm și filetul interior M5x0,8. Aceste două caracteristici dictează modul în care capătă tijei se montează pe arborii de îmbinare și tijele filetate. Tabelul de mai jos enumeră fiecare dimensiune critică în milimetri, care se potrivește cu fișa de date standard pentru seria SI5T/K.

Unghiul de înclinare admisibil de 13 grad este o cifră cheie. Înseamnă că capătul tijei SI5TK poate compensa nealinierea dintre arbore și carcasă fără a se lega. Capacitatea de sarcină dinamică de 5,7 kN și valoarea statică de 6,0 kN indică faptul că acest rulment este destinat sarcinilor ușoare până la moderate, în concordanță cu greutatea sa de 16 grame și amprentă miniaturală.

Parametrii materiale și de mediu ai rulmentului SI5TK

Performanța acestuia depinde de materialele folosite sau de construcția acestuia. Rulmentul SI5TK combină un corp din oțel carbon cu o bilă din oțel călit și o căptușeală compozită PTFE. Fiecare strat îndeplinește o funcție specifică în ceea ce asigură rezistența la uzură, protecție împotriva coroziunii și auto-ungerea.

Com pozitia materialului

• Corp cap de tija: Oțel carbon, zincat pentru prevenirea ruginii.
• bila interioara: Oțel pentru rulmenți GC15, călit la HRC 58-64, cu cromat dur pe suprafața sferică.
• Pereche de frecare de alunecare: Căptușeală compozită din oțel plus PTFE, permițând auto-ungerea fără ulei.

Placarea cu crom dur de pe bilă reduce frecarea și rezistă la coroziune, în timp ce căptușeală din PTFE transferă sau peliculă subțire de politetrafluoretilenă pe suprafața bilei în timpul funcționării. Acest film de transfer este ceea ce face ca rulment SI5TK să nu necesită întreținere.

Temperatură de funcționare și limită de mișcare

• Temperatura de lucru: -30 grade C până la 80 grade C, cu expunere de scurtă durată până la 120 grade C.
• Tip de mișcare: Oscilație la viteză mică și compensare a înclinării la unghi mic. Nu este potrivit pentru rotație continuă de mare viteză.

Aceste limite sunt importante pentru inginerii proiectanți. Dacă o aplicație necesită rotație continuă sau viteze peste câteva sute de rpm, trebuie selectat un alt de rulment. SI5TK este optimizat pentru mișcare alternativă sau oscilantă, unde articulația trebuie să se autoalinieze sub sarcină.

Avantajele produselor și beneficiilor designului

Capătul de tijă SI5T oferă mai multe avantaje practice care reduce timpul de asamblare și costurile de întreținere pe termen lung. Următoarea listă rezuma beneficiile principale raportate în fișa tehnică.

1. Auto-ungere fără întreținere: Căptușeala din compozit PTFE elimină nevoia de ungere, duze de ulei sau fitinguri de unsoare. Rulmentul poate fi instalat și utilizat imediat.
2. Compensație mare de dezaliniere: Un unghi maxim de înclinare de 13 grade compensează erorile de instalare, permite deformarea arborelui și previne încărcarea pe margine.
3. Compact și ușor: Cu un profil în miniatură și o greutate de numai aproximativ 16 grame, se potrivește structuralor mecanice ușoare.
4. Capacitate de încărcare fiabilă: Bila călită și corpul placat cu zinc gestionează sarcini radiale, axiale și combinate în aplicații oscilante.
5. Rezistenta la coroziune la suprafata: Placarea cu zinc pe corp și cromul dur pe minge rezistă la rugină și la atacul mediului.
6. Asamblare simpla: Filetarea interioara si un corp compact permit montarea usoara. Filetul din dreapta este standard; Filetul pe stânga SI5TL/K este disponibil pentru reglarea lungimii în stilul tenditorului.
7. Mai curat decât alternativele lubrifiate cu ulei: În comparație cu capetele de tijă lubrifiate cu ulei, SI5TK nu are duză de ulei, ceea ce îl face mai compact și mai potrivit pentru echipamente sigilate sau sensibile la ulei.

Aceste avantaje vin cu limitări specifice. Rulmentul SI5TK nu este proiectat pentru rotație continuă de mare viteză. Căptușeala din PTFE nu este, de asemenea, potrivită pentru presiuni extrem de ridicate sau medii puternic contaminate cu praf abraziv. Alegerea rulmentului corect pentru condițiile de funcționare este esențială pentru o durată lungă de viață.

Scenarii tipice de aplicare pentru rulmentul SI5TK

SI5TK aparține categorii de articulații miniaturale cu ochi de pește cu sarcină redusă, adesea folosite în legături, tije de împingere și mecanisme de tragere. Următoarele domenii de aplicare sunt tipice.

• Echipamente de automatizare: Mecanisme executive mici, cilindri pneumatici, tije de împingere servo miniaturale, legături reglabile.
• Robotică și model: Roboți educaționali, articulații ale brațelor robotizate, legături de modele aerospațiale și de curse.
• Ambalare și mașini ușoare: Mecanisme mici de balansare, tije de tensionare.
• Dispozitiv de laborator și instrumente: Suporturi reglabile, mecanisme mici push-pull.
• Mașini generale: Capetele cilindrului hidraulic în miniatură, legăturile echipamentelor de fitness, dispozitivele de testare.

În toate aceste cazuri, rulmentul SI5TK oferă un punct de pivotare compact care se auto-aliniază și nu necesită lubrifiere. Filetul său intern M5x0,8 acceptă tije filetate metrice standard, făcându-l ușor de integrat în modelele existente.

Prezentare generală și ghid de selecție pentru seria SI5T/K

Rulmentul SI5TK face parte din seria SI5T/K de rulment complet auto-lubrifianți pentru capetă de tijă. Seria include mai multe dimensiuni ale alezajului și specificații ale filetului. Înțelegerea seriei vă ajută atunci când selectați o dimensiune diferită pentru un proiect înrudit.

Sufixul L indică un fir din stânga, de exemplu SI5TL/K. Filetele din stânga sunt utile în ansamblurile cu tendințele unde rotirea capătului tijei ajustează lungimea totală. Versiunile din oțel inoxidabil sunt de asemenea, disponibile cu sunetul X pentru aplicații care necesită o rezistență mai mare. Aceste opțiuni de serie permis proiectanților să standardizeze pe aceeași tehnologie auto-lubrifiantă a tijei într-o gamă de dimensiuni de mașini.

Sfaturi de selecție pentru rulmentul SI5TK

• Utilizați rulmentul SI5TK numai pentru mișcare alternativă la viteză mică. Nu este potrivit pentru rotație continuă de mare viteză.
• Pentru sarcinile reale de lucru, se recomandă să nu se folosească mai mult de o treime din capacitatea de a încărcare statistică ca marjă de siguranță. Pentru SI5TK, aceasta înseamnă menținerea sarcinilor de funcționare continue sub aproximativ 2,0 kN.
• Confirmați direcția filetului cerută de ansamblu. Filetul din dreapta este standard; specificați firul din stânga dacă este necesar.
• Luați în considerare intervalul de temperatură de funcționare. Unități standard suportă -30 grade C până la 80 grade C, cu vârfuri pe termen scurt de până la 120 grade C.
• Evitați praful abraziv și mediile de înaltă presiune care pot deteriora căptușeala din PTFE.

Întrebări frecvente despre rulmentul SI5TK

Î1: Care este dimensiunea filetului rulmentului SI5TK?

Rulmentul SI5TK folosește un filet intern M5x0,8 cu precizie 6H. Acesta este un filet fin metric standard care acceptă tije filetate și știfturi M5.

Î2: Rulmentul SI5TK este stângaci sau dreptaci?

SI5TK standard are filet pe dreapta. O versiune cu filet pe stânga este disponibilă ca SI5TL/K. Utilizarea unui capăt de tijă din dreapta și unul din stânga într-o legătură permite reglarea lungimii prin rotirea bielei.

Î3: Rulmentul SI5T necesită lubrifiere?

Nu. Rulmentul SI5TK este un capăt de tijă auto-lubrifiant care nu necesităținere. Căptușeala sa din compozit PTFE elimină nevoia de ulei sau grăsime. Nu are duză de ulei și poate fi instalat și utilizat direct.

Î4: Care este unghiul maxim de înclinare al rulmentului SI5TK?

Unghiul de înclinare admis este de 13 grad. Acest lucru permite rulmentului să compenseze nealinierea dintre arbore și carcasă fără a se bloca sau încărca multă.

Î5: Care sunt valorile de sarcină pentru rulmentul SI5TK?

Capacitatea de sarcină dinamică este de 5,7 kN, iar capacitatea de încărcare statică este de 6,0 kN. funcționare continuă, se recomandă sarcini de lucru la treime din valoarea nominală statică, aproximativ 2,0 kN.

Î6: Poate fi utilizat rulmentul SI5TK în aplicații de mare viteză?

Nu. Rulmentul SI5TK este proiectat pentru mișcare de oscilare și înclinare cu viteză mică. Nu este potrivit pentru rotație continuă de mare viteză. Căptușeala din PTFE și designul perechii sferice sunt optimizate pentru mișcare alternativă.

Î7: Care este intervalul de temperatură de funcționare al rulmentului SI5TK?

Rulmentul standard SI5TK funcționează de la -30 grade C până la 80 grade C, cu expunere pe termen scurt până la 120 grade C. Temperaturile mai ridicate pot degrada căptușeala din PTFE și pot reduce durata de viață.

Î8: Ce materiale sunt folosite în rulmentul SI5TK?

Corpul capătului tijei este din oțel carbon cu zincare. Bila interioară este din oțel cu rulment GC15, călită la HRC 58-64, cu o suprafață sferică placată cu crom dur. Contactul de alunecare este din oțel plus o căptușeală din compozit PTFE.
