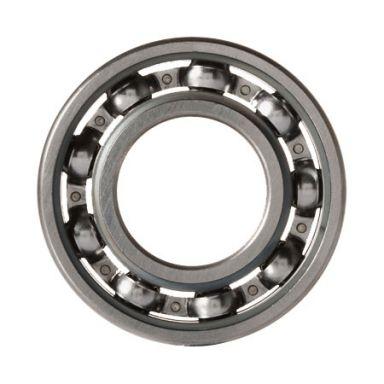

A rulment 6224 reprezintă o componentă fundamentală în utilajele industriale moderne. Rulmenții cu bile adânci cu un singur rând sunt printre cele mai versatile și utilizate pe scară largă tipuri de rulmenți în sectoarele de producție, auto și energie. Acești rulmenți suportă sarcini radiale și sarcini axiale moderate printr-un design simplu, dar eficient, cu bile de oțel găzduite în inele canelate.
Designul cu caneluri adânci creează o cale de încărcare continuă în jurul rulmentului, distribuind uniform tensiunea pe toate elementele de rulare. Această arhitectură permite o rotație lină în condiții solicitante, menținând în același timp fiabilitatea operațională ridicată. The 6224 rulment adânc cu bile cu un rând desemnarea respectă standardele internaționale ISO, indicând caracteristicile dimensionale și de performanță specifice de care se pot baza inginerii de-a lungul lanțurilor globale de aprovizionare.
Rulmenții adânci cu bile încorporează câteva elemente critice de design care contribuie la adoptarea lor pe scară largă în mediile industriale.
Fabricarea de precizie a acestor componente asigură vibrații și zgomot minime în timpul funcționării. Calitatea finisajului suprafeței pe canelurile canalelor influențează direct durata de viață a rulmentului și netezimea operațională. Tehnicile moderne de producție mențin toleranțele în micrometri, permițând rulmenților să atingă viteze de rotație care depășesc 10.000 RPM în multe aplicații.
Spre deosebire de alte tipuri de rulmenți, rulmenții cu caneluri adânci excelează în gestionarea scenariilor de încărcare combinată. Geometria permite bilelor să suporte atât sarcini radiale perpendiculare pe arbore, cât și sarcini axiale modeste paralele cu direcția arborelui. Această caracteristică de capacitate dublă elimină necesitatea mai multor tipuri de rulmenți în multe aplicații, reducând complexitatea designului și costul sistemului.
Înțelegerea specificațiilor dimensionale și de performanță îi ajută pe ingineri să aleagă rulmenți corespunzători pentru aplicații specifice.
| Parametru | Valoare | unitate |
|---|---|---|
| Diametrul alezajului (d) | 120 | mm |
| Diametrul exterior (D) | 215 | mm |
| Latime (B) | 40 | mm |
| Raza minimă a filetului (r) | 2.1 | mm |
| Greutate | 5.27 | kg |
| Tipul alezajului | Alezajul cilindric | - |
| Element de rulare | Bilă de oțel, un singur rând | - |
| Valoarea performanței | Evaluare |
|---|---|
| Nivelul de sarcină dinamică de bază (Cr) | 146 kN |
| Nivelul de sarcină statică de bază (Cor) | 118 kN |
| Limita vitezei de lubrifiere cu ulei | 6300 RPM |
| Limita vitezei de lubrifiere cu grăsime | 4000 RPM |
| Interval de temperatură de funcționare | -30 până la 120 de grade Celsius |
| Clasificarea toleranței | C0 Standard, upgradabil la C3/C4 |
Rulmentul 6224 vine în mai multe configurații pentru a se potrivi diferitelor medii de operare:
Rulmenții cu caneluri adânci oferă performanțe excepționale pe mai multe dimensiuni operaționale. Geometria lor simplă permite o frecare mai mică în comparație cu modelele complexe de rulmenți, ceea ce duce la un consum redus de energie în sistemele industriale. Unghiul de contact de zero grade între bile și canalele de rulare permite acestor rulmenți să gestioneze eficient sarcinile de șoc, absorbind vârfurile bruște de forță fără defecțiuni premature.
Stabilitatea termică reprezintă un alt avantaj semnificativ. Materialele de construcție din oțel mențin proprietăți mecanice consistente în intervalul de temperatură specificat, asigurând performanțe previzibile atât în aplicațiile criogenice, cât și la temperaturi ridicate. Calea de sarcină distribuită previne concentrațiile de stres localizate care ar putea iniția defecțiuni la oboseală.
Inginerii apreciază standardizarea încorporată în designul rulmentului cu caneluri adânci. Dimensionarea universală a arborelui și interfețele de montare standardizate simplifică dezvoltarea echipamentelor. Această versatilitate permite Rulment adânc cu bile pentru motor electric aplicații în diverse industrii fără a necesita adaptări personalizate. Designul alezajului cilindric găzduiește atât arbori solizi, cât și manșoane conice prin feronerie de montare adecvate.
Rulmenții cu caneluri adânci servesc ca componente fundamentale în mașinile industriale care acoperă mai multe sectoare. Adaptabilitatea lor la diferite condiții de sarcină și intervale de viteză le face potrivite pentru o gamă excepțional de largă de aplicații.
Motoare electrice și echipamente rotative: Esențial pentru proiectarea motorului, acești rulmenți suportă rotația arborelui la motoarele fracționate de cai putere prin motoare industriale mari care depășesc 1000 de cai putere. Variantele sigilate oferă protecție în medii cu expunere la praf, umiditate sau chimicale.
Echipamente de manipulare a materialelor: Sistemele de transport, palanul și mecanismele de ridicare depind de lagărele adânci pentru suport fiabil al sarcinii. Capacitatea de încărcare radială găzduiește operațiuni grele de transfer de materiale în minerit, construcții și unități de producție.
Compresoare și pompe: Modelele de compresoare alternative și rotative încorporează acești rulmenți pentru a menține poziționarea precisă a arborelui în cazul variațiilor dinamice de presiune. Aplicațiile pompelor beneficiază de variantele de rulmenți etanșați care rezistă la pătrunderea apei și previn coroziunea internă.
Mașini agricole: Echipamentele agricole, de la sistemele de manipulare a cerealelor până la mașinile de prelucrare a culturilor, utilizează rulmenți adânci atât în sistemele de antrenare primară, cât și în componentele auxiliare. Expunerea mediului la praf, umiditate și reziduuri organice necesită variante sigilate sau ecranate.
Prelucrarea textilelor și a hârtiei: Aplicațiile cu ax de mare viteză și echipamentele de manipulare a benzii se bazează pe rulmenți cu caneluri adânci pentru o performanță constantă. Variațiile de temperatură în mediile de procesare rămân în intervalul de funcționare al rulmentului.
Condițiile de funcționare determină tipul de etanșare adecvat și metoda de lubrifiere. Aplicațiile de mare viteză care se apropie de 6000 RPM folosesc de obicei lubrifierea cu ulei pentru a minimiza încălzirea prin frecare. Operațiunile cu viteză medie în intervalul 2000 până la 4000 RPM funcționează eficient cu lubrifiere cu grăsime, necesitând intervenții de întreținere mai puțin frecvente. Scenariile de sarcină grea cu viteză mică beneficiază de rulmenți etanșați care captează lubrifierea și exclud contaminanții de mediu.
Aplicațiile care depășesc intervalele de temperatură ambientală sau care funcționează în medii corozive necesită materiale pentru rulmenți dincolo de oțelul standard. Elementele și cursele de rulare din oțel inoxidabil rezistă la oxidare și atacuri chimice, prelungind durata de viață în aplicațiile marine sau de prelucrare chimică.
Selecția corectă a rulmenților asigură performanța optimă a echipamentului și longevitatea operațională. Inginerii trebuie să evalueze câțiva parametri critici înainte de a specifica un anumit model de rulment.
Analiza încărcăturii: Calculați sarcinile radiale și axiale așteptate în timpul funcționării normale și în timpul tranzitorii de pornire/oprire. Comparați aceste sarcini calculate cu sarcinile nominale de bază ale rulmentului. Marjele de siguranță de 1,5 până la 2,0 ori mai mare decât sarcina nominală de bază sunt o practică standard pentru o durată de viață extinsă a rulmentului.
Cerințe de viteză: Identificați intervalul așteptat de viteză de funcționare și viteza de rotație maximă. Faceți referire la limitele de viteză de lubrifiere ale rulmentului pentru a determina dacă lubrifierea cu ulei sau grăsime se potrivește mai bine aplicației. Aplicațiile de mare viteză pot necesita rulmenți cu design optimizat de cușcă pentru a minimiza efectele centrifuge asupra elementelor de rulare.
Factori de mediu: Evaluați expunerea la contaminare, prezența umidității, temperaturile extreme și expunerea la substanțe chimice. Variantele de rulmenți etanșați protejează împotriva pătrunderii prafului și umezelii, dar limitează completarea cu grăsime. Rulmenții deschisi permit alimentarea continuă cu lubrifiere proaspătă, dar necesită etanșare externă eficientă la nivelul carcasei mașinii.
Configurație de montare: Determinați dacă montarea arborelui sau a carcasei se potrivește cu geometria aplicației. Luați în considerare cerințele de toleranță și stabiliți metode de montare care suportă în mod corespunzător sarcinile radiale și axiale în timpul funcționării.
Ungerea corectă reprezintă cel mai important factor în prelungirea duratei de viață a rulmentului. Rulmenții lubrifiați cu grăsime necesită reumplere periodică pentru a înlocui lubrifiantul degradat și pentru a menține pelicula de protecție între elementele de rulare și canalele de rulare. Lubrifierea cu ulei permite răcirea continuă și extracția contaminării prin sisteme de filtrare, ideale pentru aplicații de mare viteză.
Lubrifierea excesivă generează căldură prin agitare mecanică și ar trebui evitată. Sub-ungerea accelerează uzura și inițiază griparea, distrugând rulmentul în câteva ore de la funcționare. Recomandările specifice aplicației echilibrează aceste preocupări concurente.
Inspecțiile regulate identifică probleme în curs de dezvoltare înainte de apariția eșecului catastrofal. Citirile de temperatură ridicate indică o lubrifiere inadecvată sau o sarcină excesivă. Zgomotul sau vibrațiile neobișnuite sugerează pătrunderea contaminării sau ruperea suprafeței elementului de rulare. Monitorizarea sistematică permite planificarea predictivă a întreținerii care minimizează timpul neașteptat al echipamentului.
Modelele de rulmenți etanșați conțin lubrifiant și exclud contaminarea, reducând frecvența de întreținere. Rulmenții deschisi necesită etanșare externă la interfața carcasei mașinii. Garniturile flexibile și designul labirint protejează interiorul rulmentului, permițând în același timp circulația controlată a lubrifierii. Echipamentele care funcționează în medii cu praf sau umede beneficiază substanțial de măsuri de etanșare îmbunătățite.
Când evaluează tehnologiile de rulmenți pentru aplicații industriale, inginerii compară modelele cu caneluri adânci cu abordări alternative, inclusiv rulmenți cu role conice, rulmenți cu role cilindrice și rulmenți magnetici.
| Tip rulment | Capacitate radială | Capacitate axială | Interval de viteză | Nivelul costurilor |
|---|---|---|---|---|
| Deep Groove Ball | Bun | Moderat | Înalt | Scăzut |
| Rolă conică | Excelent | Excelent | Moderat | Înalt |
| Rolă cilindrice | Excelent | Limitat | Înalt | Moderat |
| Rulmenti magnetici | Specializat | Specializat | Foarte sus | Foarte sus |
Rulmenții cu caneluri adânci reprezintă alegerea optimă pentru aplicațiile de uz general care combină sarcini moderate, viteze variabile și sensibilitate la costuri. Tipurile de rulmenți specializate oferă performanțe superioare în scenarii specifice, dar la costuri de achiziție și operaționale substanțial mai mari.
Rulmenții adânci cu bile se conformează standardelor internaționale stricte de dimensiuni și performanță, în primul rând ISO 6 pentru specificațiile generale de proiectare și ISO 286 pentru clasificarea toleranței. Aceste standarde asigură interschimbabilitatea între lanțurile globale de aprovizionare și le permit inginerilor să specifice cu încredere componente de la mai mulți furnizori.
Sistemele de certificare a calității, inclusiv conformitatea cu ISO 9001 de fabricație și standardele de calitate ISO 20623, stabilesc procese de producție consistente. Testele regulate validează faptul că componentele rulmenților îndeplinesc cerințele specificate de sarcină, precizie dimensională și finisare a suprafeței.
Facilitățile moderne de producție folosesc prelucrarea cu control numeric computerizat pentru a obține geometrii ale canalelor de rulare cu finisaje ale suprafeței sub 0,05 micrometri. Tehnicile avansate de șlefuire îndepărtează imperfecțiunile materialelor subterane care inițiază defecțiunile de oboseală. Verificarea calității în timpul procesului confirmă conformitatea dimensională înainte ca rulmenții să părăsească unitățile de producție.
Purificarea centrifugă a oțelului elimină incluziunile interne care concentrează stresul sub sarcinile operaționale. Procesele de tratament termic optimizează duritatea și duritatea materialului, echilibrând rezistența la uzură și fragilitatea. Aceste progrese metalurgice prelungesc durata de viață practică a rulmentului semnificativ dincolo de proiectele din generația anterioară.
Industria rulmenților continuă să avanseze spre performanță îmbunătățită, durabilitate îmbunătățită și adaptare la cerințele industriale în evoluție. Design-urile compozite ușoare ale cuștilor reduc forțele centrifuge la viteze extreme, menținând în același timp integritatea structurală. Elementele de rulare ceramice din rulmenții hibridi reduc masa și frecarea, menținând în același timp capacitatea de încărcare adecvată pentru multe aplicații.
Acoperirile cu lubrifiant solid permit funcționarea rulmenților în medii în care grăsimea și uleiul convențional nu pot fi conținute, în special relevante pentru aplicațiile aerospațiale și de vid. Designurile inteligente de rulmenți care încorporează senzori încorporați permit monitorizarea stării care prezice nevoile de întreținere înainte de apariția defecțiunilor, optimizând fiabilitatea în sistemele critice.
Considerațiile de durabilitate conduc la dezvoltarea modelelor de rulmenți care necesită înlocuire mai puțin frecventă și utilizând lubrifianți compatibili cu mediul. Producătorii lucrează pentru eliminarea elementelor pământurilor rare din cuștile cu magnet permanenți, menținând în același timp standardele de performanță pe care le solicită mașinile moderne.
Zgomotul neobișnuit al rulmenților indică, de obicei, pătrunderea contaminarii sau o lubrifiere inadecvată. Particulele de metal care circulă prin suprafețele căii de rulare a rulmenților creează sunete de măcinare recunoscute. Spălarea sistematică cu lubrifiant curat restabilește uneori funcționarea lină dacă contaminarea rămâne minimă. Rulmenții gripați sau deteriorați grav necesită înlocuire completă.
Defecțiunea rulmentului înainte de intervalele de service estimate sugerează erori de instalare, încărcare excesivă sau probleme de mediu. Montarea necorespunzătoare aplică sarcini excentrice concentrând presiunea pe secțiunile de rulment proiectate pentru sarcini distribuite. Strângerea excesivă a potrivirilor de montare creează tensiuni interne care accelerează oboseala materialului. Menținerea toleranțelor de montare specificate previne aceste defecțiuni induse de instalare.
Temperatura rulmentului peste intervalul normal de funcționare indică o creștere a frecării din cauza defecțiunii lubrifierii sau aplicarea unei sarcini excesive. Creșterea cantității de lubrifiant sau trecerea la unsoare cu capacitate de temperatură mai ridicată rezolvă uneori problemele. Verificarea analizei de sarcină confirmă dacă condițiile de funcționare depășesc valorile nominale de proiectare a rulmenților.
Rulmenții etanșați cu caneluri adânci conțin garnituri permanente care rețin lubrifiant în interiorul rulmentului și excluzând contaminarea externă. Acest design reduce cerințele de întreținere și funcționează bine în medii cu praf sau umede, dar previne completarea externă cu lubrifiant. Rulmenții deschisi permit circulația și răcirea continuă a lubrifiantului, dar necesită etanșări exterioare ale carcasei pentru a preveni pătrunderea contaminării. Mediul de aplicație și capacitatea de întreținere determină configurația cea mai potrivită.
Selectarea rulmenților începe cu calcularea sarcinilor radiale și axiale care acționează asupra arborelui. Consultați tabelele de sarcină ale producătorului de rulmenți comparând sarcinile calculate cu sarcinile de bază publicate. Selectați o dimensiune a rulmentului în care sarcina calculată rămâne sub 50 până la 70% din sarcina nominală de bază pentru a asigura marje de siguranță adecvate pentru durata de viață. Verificați dacă viteza de funcționare se încadrează în limitele de viteză de lubrifiere recomandate ale rulmentului.
Rulmenții cu caneluri adânci tolerează dezechilibre unghiulare limitate, de obicei, în jur de unu până la trei grade, în funcție de dimensiunea rulmentului și de condițiile de sarcină. Dezalinierea excesivă concentrează sarcinile suportate pe porțiuni limitate ale pistei, accelerând defecțiunea prin oboseală. Procedurile de montare care pun accentul pe concentricitatea arborelui și a carcasei previn problemele de dezaliniere. Selecția flexibilă a cuplajului găzduiește decalajele minore ale arborelui pe care rulmenții nu le pot acomoda în mod independent.
Aplicațiile de mare viteză care se apropie de viteza maximă a rulmentului beneficiază de lubrifierea cu ulei care circulă prin rulment la debite controlate. Uleiul elimină căldura generată de frecarea elementului de rulare și înlocuiește continuu lubrifiantul degradat. Ungerea cu grăsime adecvată pentru viteze medii generează căldură excesivă la viteze mari, ceea ce poate cauza blocarea rulmentului. Sistemele de lubrifiere cu ceață de ulei sau ulei-aer reprezintă soluții avansate pentru aplicații specializate de viteză foarte mare.
Rulmenții etanșați din fabrică conțin în mod obișnuit lubrifiere suficientă pentru perioade de service prelungite, de obicei câțiva ani în condiții normale de funcționare. Intervalele de relubrifiere depind de temperatura de funcționare, condițiile de sarcină și ciclul de funcționare. Producătorii specifică de obicei cerințele de lubrifiere în documentația produsului. Odată ce rulmenții etanșați epuizează rezervele interne de lubrifiant, înlocuirea devine necesară deoarece relubrefierea directă este imposibilă fără dezasamblare.
Preîncărcarea rulmentului se referă la compresia internă aplicată elementelor de rulare în timpul montării. Preîncărcarea adecvată elimină jocul intern care, altfel, ar permite derapajul și indentarea pistei de rulare. Preîncărcarea excesivă creează frecare și căldură inutile, în timp ce preîncărcarea insuficientă permite alunecarea elementului de rulare. Specificațiile de montare stabilesc preîncărcarea corectă prin potriviri controlate între rulment și arbore sau ale rulmentului și ale carcasei.
Rulmenții cu caneluri adânci gestionează eficient sarcinile radiale, dar oferă o capacitate de încărcare axială limitată în comparație cu rulmenții cu role conice. Rulmenții roților pentru automobile necesită rezistență substanțială la sarcină axială pentru a suporta forțele de frânare și încărcarea laterală. În timp ce configurațiile cu caneluri adânci funcționează în anumite aplicații auto fără roți, modelele de role conice rămân standard pentru montarea roților datorită capacității axiale superioare și capacităților inerente de preîncărcare.
Păstrați rulmenții etanșați în ambalajul original în medii uscate, cu temperatură stabilă între 16 și 35 de grade Celsius. Protejați rulmenții de umiditate, gaze corozive și fluctuații extreme de temperatură care degradează proprietățile lubrifiantului. Depozitarea prelungită poate îngroșa grăsimea necesitând o funcționare blândă în timpul pornirii inițiale. Rulmenții deschisi necesită capace de protecție și depozitare uscată pentru a preveni coroziunea suprafețelor căilor de rulare.
