Rulmenți cu role încrucișate (Rulmenți cu role încrucișate) Rulmenții cu role încrucișate, cunoscuți și sub denumirea de rulmenți cu role încrucișate, utilizează o structură internă în care rolele cilindrice sunt aranjate transversal la un unghi de 90° unele față de altele în căile de rulare în formă de V. Între role sunt amplasate separatoare sau distanțiere. Această structură permite unui singur rulment să gestioneze simultan sarcinile în toate direcțiile, inclusiv sarcinile radiale, sarcinile axiale și momentele de răsturnare. Rulmenții se caracterizează prin dimensiunile lor de gabarit minime (miniaturizare), rigiditate ridicată, precizie ridicată de rotație și capacitate combinată de încărcare. Prin urmare, acestea sunt cele mai potrivite pentru: Îmbinări sau părți rotative ale roboților industriali. Piese rotative ale manipulatoarelor/mâinilor robotului. Mese rotative ale centrelor de prelucrare. Mese rotative de precizie. Echipamente medicale. Instrumente de măsurare. Echipamente de fabricație IC și alte aplicații. Tipuri structurale de rulmenți cu role încrucișate Rulmenții cu role încrucișate sunt în general clasificați în trei forme structurale: inel exterior separabil, inel interior integrat. Inel exterior integrat, inel interior separabil. Atât inelele exterioare cât și cele interioare sunt integrate.
1. Tip RB (Inel exterior separabil, inel interior integrat) Structură: Inelul exterior este împărțit în două bucăți, în timp ce inelul interior este o singură componentă integrată. Aplicație: Potrivit pentru aplicații care necesită o precizie mare de rotație a inelului interior.

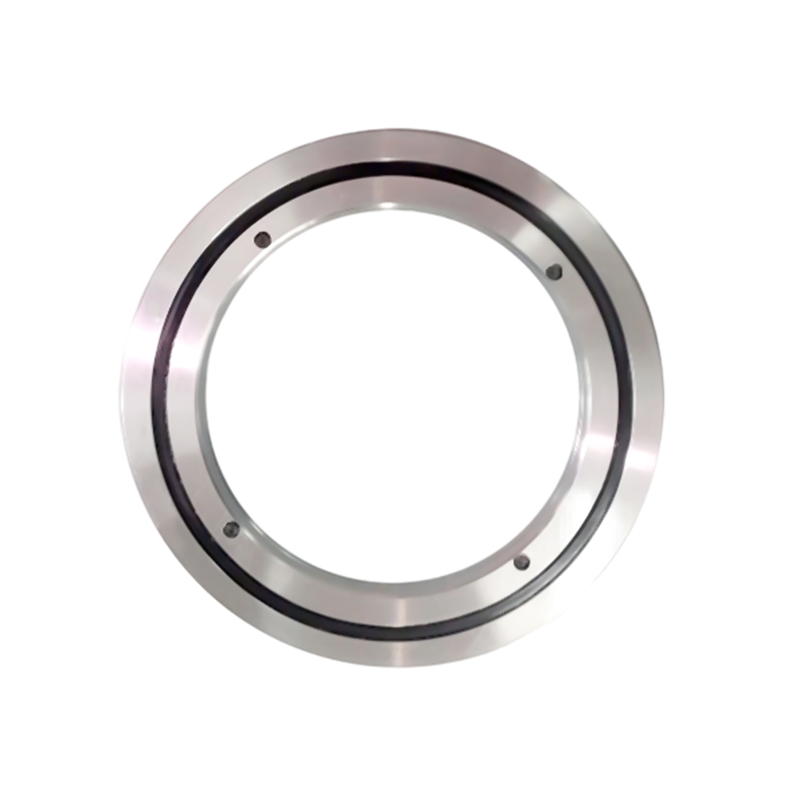

2. Tip RE (Inel exterior integrat, inel interior separabil) Structură: Are aceleași dimensiuni exterioare ca și tipul RB, dar inelul exterior este integrat, iar inelul interior este împărțit în două bucăți. Aplicație: Potrivit pentru aplicații care necesită o precizie mare de rotație a inelului exterior.
3. Tip RU (Inele interioare și exterioare integrate, cu găuri de montare) Structură: Atât inelele interioare, cât și cele exterioare sunt integrate și au găuri de montare. Acest lucru elimină nevoia de fixare a flanșelor și a scaunelor de susținere, făcându-l foarte convenabil de utilizat. Performanță: Deoarece inelele interioare și exterioare sunt integrate, instalarea are un efect minim asupra performanței, asigurând o precizie stabilă de rotație și un cuplu.

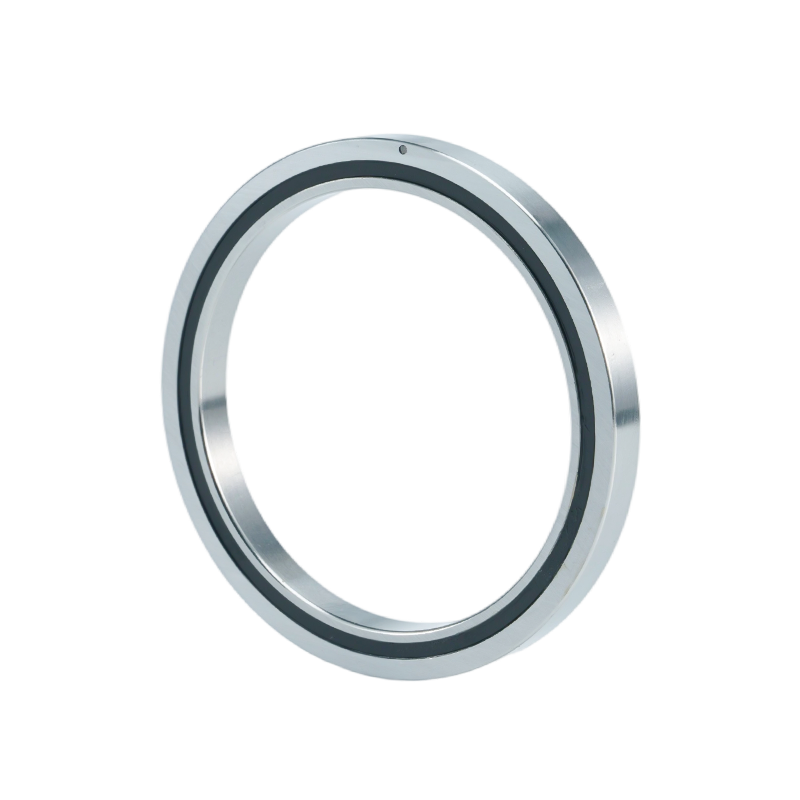

4. Tip RA (Inel exterior separabil, inel interior integrat, ultra-subțire) Structură: un design ultra-subțire în care grosimea inelelor interioare și exterioare este redusă la maximum. Structura este aceeași ca tipul RB, cu un inel exterior despicat. Aplicație: Potrivit pentru piese care necesită un design ușor și compact, cum ar fi secțiunile rotative ale roboților și manipulatoarelor.
5. Tip RBH (Inele interioare și exterioare integrate, ultra-subțire) Structură: Design ultra-subțire cu inele interioare și exterioare integrate, dar fără găuri de montare. Necesită fixare cu flanșe și scaune de susținere în timpul instalării.Performanță: Structura integrată a ambelor inele previne degradarea performanței din cauza instalării, asigurând o precizie stabilă de rotație și un cuplu.Aplicație: Potrivit pentru aplicații care necesită dimensiuni mici (miniaturizare), menținând în același timp o precizie ridicată de rotație atât pentru inelele interioare, cât și pentru cele exterioare.

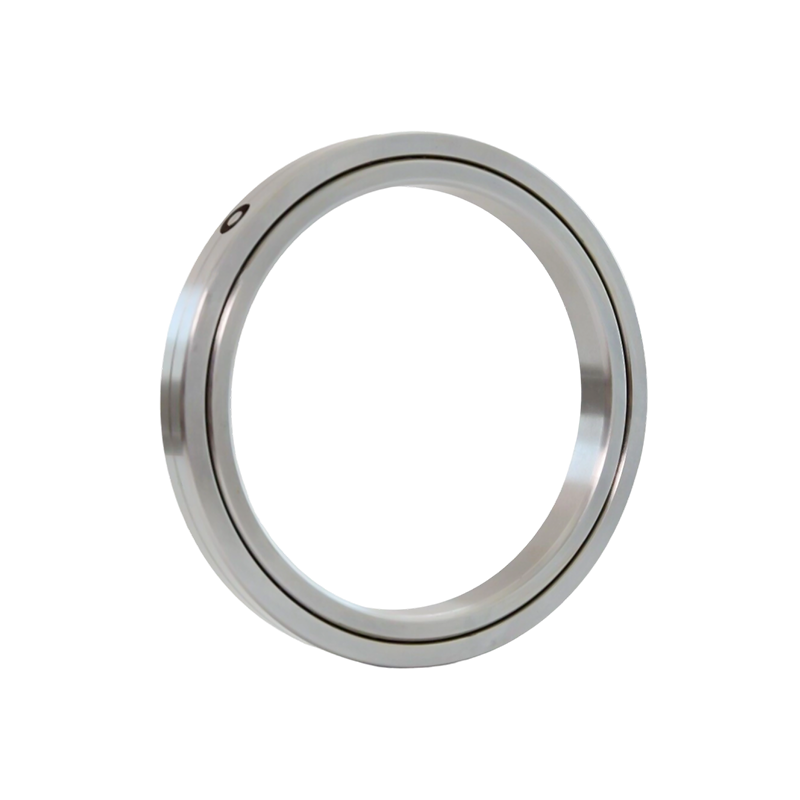

6. Tip SX (Inel interior integrat, inel exterior separabil, ultra-subțire) Structură: Pentru același diametru al arborelui, tipul SX are o secțiune transversală mai mică decât tipul RB. Datorită designului ultra-subțire, nici inelele interioare, nici cele exterioare nu au orificii de montare, necesitând fixare cu flanșe și scaune lagăre în timpul instalării. Aplicație: Potrivit pentru aplicații în care inelul interior se rotește.

Proiectarea viitorului mișcării
Despre UKL
Founded in 2020, UKL Bearing Manufacturing Co., Ltd. (Wuxi) is China Rulment cu role transversale manufacturers and Rulment cu role transversale factory, an integrated industrial and trading enterprise that focuses on precision manufacturing, combining R&D, production, and sales.
The company specializes in high-performance bearing solutions, providing technical support for global industries with exceptionally high demands for precision and reliability.

With more than 200 skilled professionals and a fully modernized production base, UKL’s facilities cover the entire manufacturing process — forging, annealing, turning, heat treatment, grinding, and automated assembly.
Leveraging over 15 years of OEM/ODM export experience, UKL responds quickly to customer needs, offering flexible and customized services for clients across Europe, Asia, Africa, and the Middle East.

Ukl Bearing Manufacturing Co.,Ltd Mai multe despre noi Ukl Bearing Manufacturing Co.,Ltd
  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    ani

    Experiență în industrie

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    Diversitatea modelelor

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    Numărul de angajați

  • Ukl Bearing Manufacturing Co.,Ltd

    0

    $

    Valoarea anuală de export

Ukl Bearing Manufacturing Co.,Ltd
Certificat de Onoare
Știri
Rulment cu role transversale Industry knowledge

În lumea ingineriei de precizie, cererea de componente care oferă simultan o rigiditate ridicată, design care economisește spațiu și capacitate de încărcare multidirecțională nu a fost niciodată mai mare. Rulmenți cu role încrucișate au apărut ca standardul de aur pentru mișcarea rotativă de înaltă performanță, în special în industriile în care precizia nu este negociabilă.

Ce sunt rulmenții cu role încrucișate?

Rulmenții cu role încrucișate sunt rulmenți specializați cu elemente de rulare în care rolele cilindrice sunt dispuse ortogonal – poziționate în unghi drept unul față de celălalt – în căile de rulare în formă de V. Această configurație unică „încrucișată” permite unui singur rulment să gestioneze simultan sarcinile radiale, axiale și de moment.

Spre deosebire de rulmenții tradiționali cu bile, care se bazează pe contactul punctual, rolele cilindrice dintr-un rulment cu role transversale oferă contact de linie . Acest lucru mărește semnificativ suprafața de contact, rezultând o rigiditate superioară și o deformare elastică minimă la sarcini grele sau complexe.

Avantajele cheie ale rulmenților cu role încrucișate

  • Precizie mare de rotație: Aranjamentul ortogonal reduce deformarea și frecarea, asigurând o curățare excepțional de scăzută.
  • Rigiditate superioară: Rulmenții cu role încrucișate sunt de 3 până la 4 ori mai rigidi decât rulmenții standard cu bile cu contact unghiular.
  • Amprentă compactă: Deoarece un rulment cu role transversale poate înlocui doi rulmenți tradiționali (cum ar fi o combinație radială de tracțiune), permite reducerea semnificativă a echipamentelor.
  • Instalare simplificată: Design-urile moderne, cum ar fi cele cu orificii de montare, permit fixarea directă pe carcasă, reducând complexitatea asamblarii.

Comparație: Rulmenți cu role încrucișate vs. Rulmenți tradiționali

Pentru a vă ajuta să alegeți soluția potrivită pentru echipamentul dvs., următorul tabel compară valorile de performanță ale rulmenților cu role transversale cu alternative comune.

Caracteristica Rulmenți cu role încrucișate Rulmenți adânci cu bile Rulmenți cu role conice
Direcția de încărcare Momentul axial radial În primul rând radial Radial Unidirecțional Axial
Rigiditate Ultra-înalt Moderat Înalt
Necesarul de spațiu Minimal (Compact) Moderat Mare (necesită adesea perechi)
Gradul de precizie P2 / P4 / P5 P0 / P6 P5 / P6
Aplicația principală Robotică, Mese CNC Motoare, Aparate Auto, industrie grea

Aplicații în industria modernă

Fiind o fabrică profesională de rulmenți din China, UKL oferă suport tehnic pentru industriile globale care necesită o mișcare fiabilă și de înaltă precizie. Al nostru Rulmenți cu role încrucișate sunt componente vitale în:

  1. Robotică industrială: Folosit în articulațiile „taliei”, „umărului” și „cotului” ale brațelor robotizate pentru a asigura o poziționare lină și precisă.
  2. Mese rotative CNC: Oferă stabilitatea necesară pentru prelucrarea de mare viteză și morile de alezat vertical.
  3. Echipament medical: Esențial pentru rotația de înaltă precizie necesară în scanerele CT și aparatele RMN.
  4. Aerospațial și apărare: Sprijină socluri radar și sisteme de urmărire prin satelit de precizie.

De ce să alegeți UKL Bearing Manufacturing Co., Ltd.?

Ca o întreprindere industrială și comercială integrată, UKL Bearing Manufacturing Co., Ltd. (Wuxi) se remarcă în peisajul competitiv prin angajamentul nostru pentru precizie și servicii flexibile.

1. Excelență în producție integrată

Spre deosebire de multe firme comerciale, UKL operează o bază de producție complet modernizată. Facilitățile noastre acoperă întregul ciclu de viață al producției: Forjare → Recoacere → Strunjire → Tratament termic → Măcinare → Asamblare automată . Acest lucru ne permite să menținem un control strict al calității în fiecare etapă.

2. Standarde de înaltă precizie

Folosind instrumente avansate de testare, producem rulmenți care ating grade de precizie de P5, P4 și chiar P2 . Materialele noastre constau din oțel pentru rulmenți de înaltă puritate, supus unor procese specializate de tratament termic și la rece pentru a maximiza durata de viață la oboseală.

3. Experiență globală OEM/ODM

Cu peste 15 ani de experiență în export , înțelegem nuanțele pieței globale. Oferim:

  • Răspuns rapid: Cotații rapide și consultații tehnice.
  • Personalizare: Soluții personalizate pentru cerințe non-standard pe baza desenelor clienților.
  • Fiabilitate dovedită: Servim cu mândrie clienții din Europa, Asia, Africa și Orientul Mijlociu cu procese certificate ISO9001 și ISO14001.

4. Suport tehnic și service

La UKL, nu vindem doar rulmenți; oferim soluții. Echipa noastră de peste 200 de profesioniști calificați oferă asistență tehnică de la confirmarea inițială a desenului până la întreținerea post-vânzare, asigurându-vă că utilajele dumneavoastră funcționează la performanță maximă.

Selectarea rulmentului cu role transversale din dreapta

Atunci când achiziționați de la o companie producătoare de rulmenți, luați în considerare acești trei factori critici:

  • Rotația inelului interior/exterior: Determinați dacă inelul interior, inelul exterior sau ambele se vor roti, deoarece acest lucru dictează modelul (de exemplu, seria RB, RE sau RU).
  • Clearance și preîncărcare: Aplicațiile de înaltă precizie necesită de obicei un joc negativ (preîncărcare) pentru a spori rigiditatea.
  • Mediu: Pentru camere curate sau medii corozive, pot fi necesari lubrifianți speciali sau materiale din oțel inoxidabil.

Întrebări frecvente (FAQ)

1. Ce serie de rulmenți cu role încrucișate ar trebui să aleg: RB, RU sau CRBH?
Depinde de nevoile tale de montaj. seria RB este ideal pentru o precizie ridicată de rotație a inelului interior. seria RU dispune de inele integrate cu orificii de montare pentru cea mai ușoară instalare și cea mai mică amprentă la sol. Seria CRBH oferă o rigiditate ridicată atât pentru rotirea inelului interior cât și a celui exterior. La UKL, oferim desene tehnice pentru toate seriile pentru a asigura potrivirea perfectă pentru designul dumneavoastră.

2. Un rulment cu role în cruce poate înlocui mai mulți rulmenți tradiționali?
Da. Datorită designului canalului de rulare în V, un singur rulment cu role transversale gestionează simultan sarcinile radiale, axiale și de moment. Acest lucru vă permite să înlocuiți o configurație cu două rulmenți, reducând spațiul, greutatea și costurile de asamblare, menținând în același timp o rigiditate superioară.

3. Cum garantează UKL gradele de precizie P4 sau P2?
Controlăm întregul proces intern la fabrica noastră din Wuxi - de la forjare și tratament termic specializat până la șlefuirea de precizie CNC. Fiecare rulment este supus unei inspecții de 100% pentru zgomot, vibrații și degajare folosind instrumente de testare avansate, asigurându-ne că îndeplinim cerințele excepțional de ridicate ale industriilor globale.

4. Oferiți personalizare pentru aplicații non-standard?
Cu 15 ani de experiență OEM/ODM, personalizarea este punctul nostru forte. Indiferent dacă aveți nevoie de dimensiuni specifice, materiale din oțel inoxidabil sau lubrifianți specializați pentru medii cu vid sau cu temperaturi ridicate, UKL oferă cercetare și dezvoltare și producție personalizate pentru a vă satisface specificațiile exacte.

5. Care este termenul tipic de livrare pentru comenzile internaționale?
Modelele standard sunt adesea în stoc și gata de livrare 7-10 zile . Pentru producția personalizată sau pe scară largă, lanțul nostru de aprovizionare integrat oferă de obicei în interior 30-45 de zile . Prioritizează timpii de răspuns rapid pentru a ne sprijini clienții din Europa, Asia și Orientul Mijlociu.
