Rulment de placă rotativă de precizie YRT

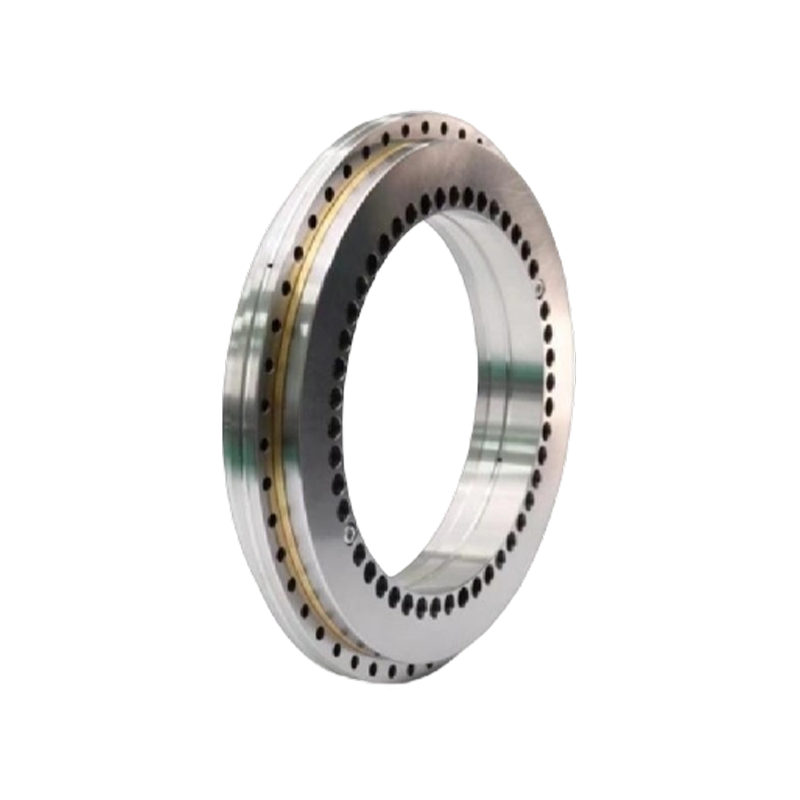

Rulmentul de placă rotativă de precizie YRT constă dintr-un inel de tracțiune/carcasă radială, un inel de tracțiune/ax radial, o șaibă de împingere, două ansambluri cu role cu ace și un set de role cilindrice radiale. Inelul carcasei și inelul arborelui au găuri pentru șuruburi de montare distribuite uniform. Acest tip de rulment are o capacitate mare de încărcare axială și radială, rigiditate ridicată și precizie foarte mare.

Contact Us Contactați-ne
PRECEDENT:Niciun produs anterior URMĂTOR:Rulment de măsurare a unghiului YRTM
  • Descriere
  • Specificații
  • Contactați-ne

Caracteristici ale rulmenților de masă rotativă YRT:
1. Rulment combinat:
Rulmenții YRT sunt rulmenți combinați, integrând funcțiile rulmenților radiali și axiali. Ele pot rezista simultan la sarcini radiale și axiale din diferite direcții și pot rezista, de asemenea, la cuplu.
2. Precizie ridicată:
Rulmenții YRT au, de obicei, o precizie foarte mare, permițând o rotație și o poziționare precise.
3. Rigiditate:
Rulmenții YRT au o rigiditate ridicată, menținând stabilitatea în condiții de sarcină ridicată. Aplicațiile care necesită sarcini mari de lucru asigură fiabilitatea rulmentului la sarcini mari.
4. Capacitate mare de cuplu:
Rulmenții YRT sunt proiectați să reziste la sarcini mari de cuplu, cruciale pentru aplicațiile care necesită rotație și transmisie de cuplu mare.
5. Instalare și întreținere ușoară:
Rulmenții YRT au de obicei o structură simplă, facilitând instalarea și întreținerea. Acest lucru contribuie la fiabilitatea rulmenților pe termen lung.

Domenii de aplicare:
Rulmenții YRT sunt utilizați pe scară largă în diverse domenii, inclusiv brațe robotizate industriale, mașini-unelte, echipamente de imprimare, dispozitive medicale și echipamente aerospațiale. Versatilitatea și performanța lor înaltă le fac o alegere preferată pentru numeroase aplicații de inginerie.

Precauții pentru utilizarea rulmenților pentru plăci rotative YRT:
1. Păstrați rulmentul și împrejurimile curate
Chiar și particulele de praf microscopice pot avea un impact negativ asupra rulmenților.
2. Utilizați cu grijă
Impacturile puternice în timpul utilizării pot cauza zgârieturi și indentări, ducând la accidente.
3. Folosiți instrumente adecvate
Evitați înlocuirea instrumentelor existente; utilizați numai instrumente adecvate.
4. Fiți conștienți de coroziunea rulmentului
Transpirația pe mâini poate provoca rugină în timpul funcționării, așa că asigurați-vă că folosiți mâinile curate și purtați mănuși dacă este posibil.

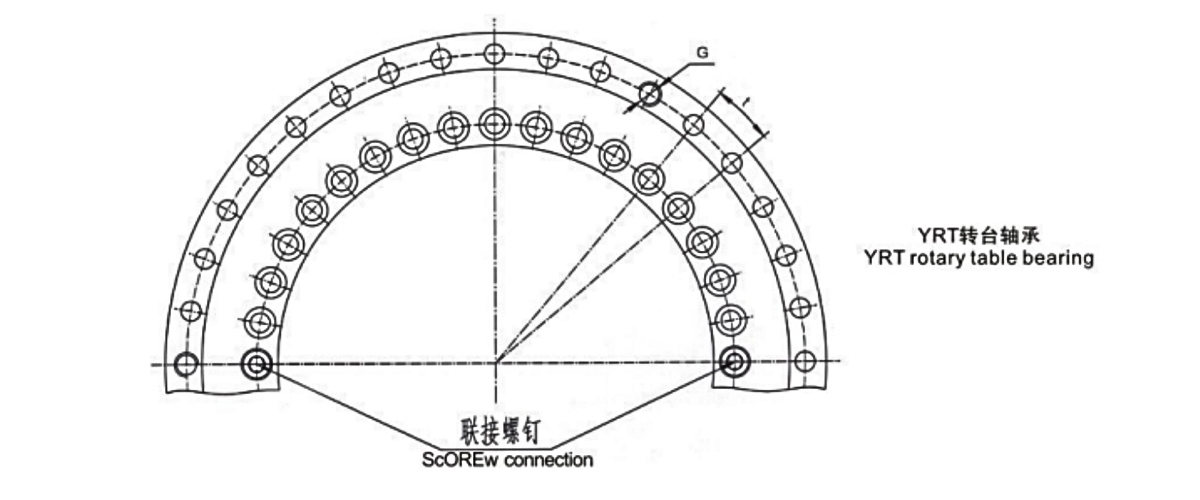

Şurub
conexiune
CANTITATE 		Conectați-vă
orificii pentru șuruburi 		Pitch
t 		Strângerea
cuplu
de  șurub 		Sarcina nominală de bază Viteză limitată Frecare
moment 		Greutate Tip rulment
Axial radial
Dinamic Static Dinamic Static
Ma Ca Coa Cr Cor Lubrifiere cu grăsime
G CANTITATE CANTITATEXt Nm KN r/min Nm ≈Kg
2 一 一 12×30° 8.5 38 158 28.5 49.5 600 2.5 1.6 YRT50
2 一 一 12×30° 8.5 56 255 42.5 100 530 3 2.4 YRT80
2 M5 3 18×20° 8.5 76.5 415 47.5 120 430 3 4.1 YRT100
2 M8 3 24×15° 14 102 540 52 143 340 7 5.3 YRT120
2 M8 3 36×10° 14 112 630 56 170 320 10 6.2 YRT150
2 M8 3 48×75° 14 118 710 69.5 200 280 12 7.7 YRT180
2 M8 3 48×75° 14 120 765 81.5 220 260 14 9.7 YRT200
2 M12 3 36×10° 34 160 1060 93 290 200 20 18.3 YRT260
2 M12 3 36×10° 34 275 1930 120 345 170 40 25 YRT325
2 M12 3 48×75° 34 300 2280 186 655 140 55 33 YRT395
2 M12 3 48×75° 34 355 2800 200 765 120 70 45 YRT460
2 M12 6 48×75° 68 490 4250 228 965 80 140 89 YRT580
2 M12 6 48×75° 116 870 7400 430 1700 65 200 170 YRT650
3 M16 6 60×6° 284 1000 10010 455 1800 50 300 253 YRT850
3 M16 6 60×6° 284 1290 11400 530 2040 40 600 312 YRT950
6 M¹6 6 72×5° 284 1380 12000 620 2650 35 800 375 YRT1030
6 M16 6 72×5 284 1435 12850 745 2800 25 1000 450 YRT1200

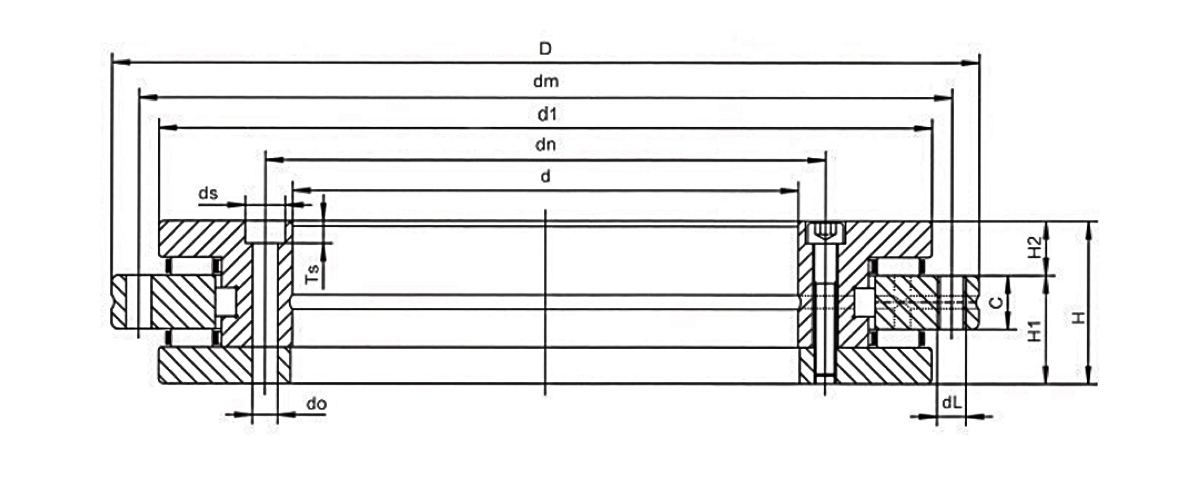

Tip rulment Dimensiunea de ansamblu Orificiile de fixare
d D H H1 H2 C d1 dn dm Inel interior Inel exterior
Unitate: mm face ds Ts CANTITATE dL CANTITATE
mm mm
YRT50 50 126 30 20 10 10 105 63 116 5.6 9 4.2 10 5.6 12
YRT80 80 146 35 23.35 11.65 12 130 92 138 5.6 10 4.2 10 4.6 12
YRT100 100 185 38 25 13 12 160 112 170 5.6 10 5.4 16 5.6 15
YRT120 120 210 40 26 14 12 184 135 195 7 11 6.2 22 7 21
YRT150 150 240 40 26 14 12 214 165 225 7 11 6.2 34 7 33
YRT180 180 280 43 29 14 15 244 194 260 7 11 6.2 46 7 45
YRT200 200 300 45 30 15 15 274 215 285 7 11 6.2 46 7 45
YRT260 260 385 55 36.5 18.5 18 345 280 365 9.3 15 8.2 34 9.3 33
YRT325 325 450 60 40 20 20 415 342 430 9.3 15 8.2 34 9.3 33
YRT395 395 525 65 42.5 22.5 20 486 415 505 9.3 15 8.2 46 9.3 45
YRT460 460 600 70 46 24 22 560 482 580 10 15 8.2 46 10 45
YRT580 580 750 90 60 30 30 700 610 720 11.4 18 11 46 11.4 42
YRT650 650 870 122 78 44 34 800 680 830 14 20 13 45 14 42
YRT850 850 1095 124 80.5 43.5 37 1018 690 1055 18.5 26 17 57 18.5 54
YRT950 950 1200 132 86 46 40 1130 990 1160 18.5 26 17 57 18.5 54
YRT1030 1030 1300 145 92.5 52.5 40 1215 1075 1255 18.5 26 17 66 18.5 66
YRT1200 1200 1490 164 108 56 52 1410 1240 1445 18.5 26 17 66 18.5 66
