În lumea legăturilor mecanice, rulmentul umil de tijă - adesea denumit lagăr sferic simplu - este eroul necunoscut care permite mișcarea controlată în timp ce găzduiește nealinierea. Cu toate acestea, nu toate capetele tijei sunt create egale. Atunci când o aplicație necesită o capacitate de încărcare excepțională, stabilitate termică și fiabilitate, alegerea unui model specific devine critică. The Rulment SIZJ12 este o opțiune remarcabilă în categoria capete de tijă din seria inch. Acest ghid oferă o scufundare tehnică profundă a motivului pentru care acest model special, cu suprafețele sale de contact alunecare oțel pe oțel și construcția robustă din oțel carbon, este alegerea preferată pentru inginerii care se confruntă cu condiții de operare extreme în sectoare precum mașinile de construcții, ambalarea și automatizarea industrială.

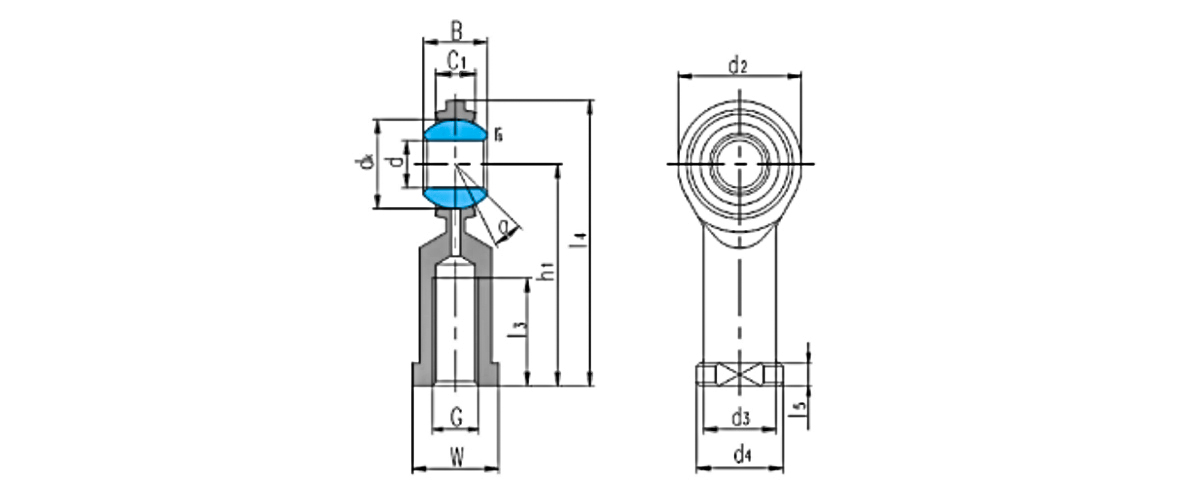

Definirea SIZJ12: Specificații de bază și dimensiuni

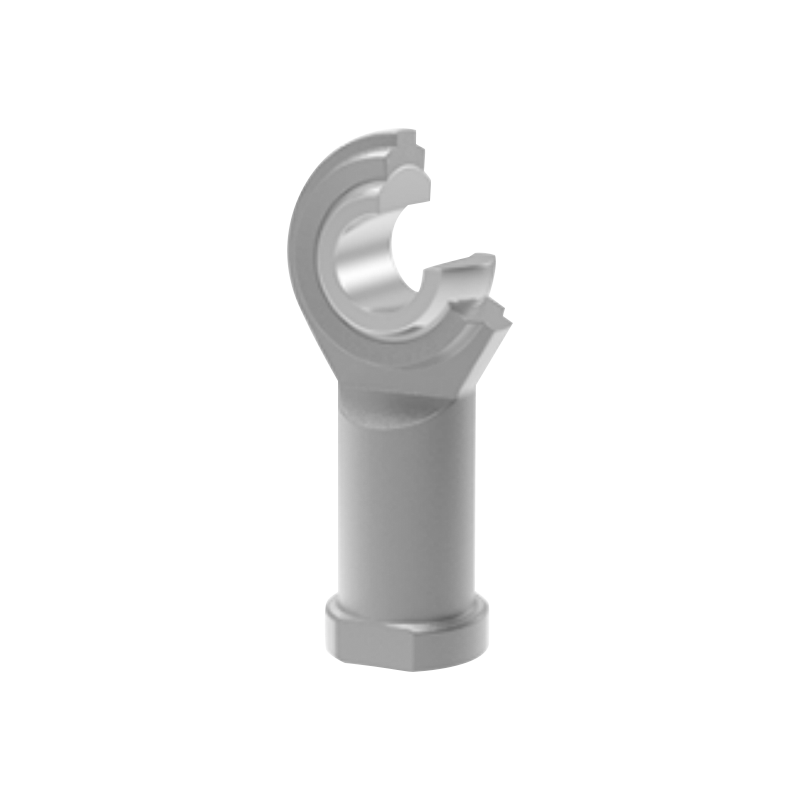

Înainte de a explora avantajele sale de performanță, este esențial să înțelegem parametrii fizici și mecanici care definesc acest rulment. SIZJ12 este un capăt de tijă cu filet mamă, care îl deosebește de variantele cu filet tată și determină modul în care se integrează într-un ansamblu. Are un filet 1/2-20 UNF, ceea ce îl face compatibil cu elementele de fixare imperiale standard. Designul oțel pe oțel, în care atât mingea, cât și cursa sunt realizate din oțel carbon călit, oferă o combinație unică de capacitate mare de încărcare și rezistență la uzură. Mai jos este o detaliere a dimensiunilor și evaluărilor sale critice.

Capacitatea de sarcină dinamică de 28 kN stabilește un punct de referință ridicat pentru această clasă de mărime, iar capacitatea de încărcare statică este la fel de impresionantă. Aceste date confirmă faptul că SIZJ12 nu este doar o componentă pasivă, ci un element structural capabil să reziste la forțe semnificative în sistemele solicitante de control al mișcării.

Capacitate de sarcină și robustețe mecanică: standardul de referință de 28 kN

The Capacitate de sarcină SIZJ12 28 kN nu este un număr arbitrar; este rezultatul unor calcule meticuloase de inginerie care iau în considerare geometria rulmentului, proprietățile materialului și tratamentul termic. Această sarcină dinamică (C) indică sarcina sub care rulmentul poate atinge o durată de viață minimă de 100.000 de cicluri de oscilație în condiții ideale. Pentru aplicațiile care implică încărcare ciclică, cum ar fi brațele robotizate în automatizare sau articulațiile de articulație ale mașinilor de construcții, capacitatea de a susține sarcini dinamice de 28 kN înseamnă că rulmentul poate funcționa în mod fiabil în sarcini precum ridicarea, împingerea sau înclinarea componentelor grele.

Capacitatea de încărcare statică și marjele de siguranță

Nivelul de sarcină statică (C0) pentru SIZJ12 este considerabil mai mare, depășind adesea 35 kN, ceea ce oferă o marjă de siguranță generoasă pentru sarcinile de șoc care apar frecvent la mașinile grele. Pentru un rulment tipic de tijă utilizat într-un rulment de tijă pentru mașini de construcții scenariu – de exemplu, legătura de direcție a unui încărcător pe roți – vârfurile de sarcină instantanee pot depăși sarcina operațională medie cu un factor de 2 sau 3. Capacitatea SIZJ12 de a absorbi astfel de vârfuri fără deformare permanentă asigură integritatea întregului sistem de legătură. Mai jos este o reprezentare comparativă a capacităților de sarcină.

SIZJ12 aparține familiei de rulment mamă de tijă componente, caracterizate printr-un filet interior care acceptă un știft sau tijă tată. Filetul specific 1/2-20 UNF este un fir Unified Fine cu 20 de fire pe inch. Acest pas fin oferă mai multe avantaje mecanice față de filetele grosiere: rezoluție de reglare mai bună, suprafață mai mare de efort de tracțiune și rezistență superioară la slăbire sub vibrații. Pentru sistemele de automatizare în care ajustările precise ale lungimii tijei sunt esențiale sau pentru echipamentele de ambalare care suferă vibrații ciclice continue, firul fin asigură că setarea rămâne stabilă în timp.

Atunci când alegeți între capetele de tijă mamă și tată, alegerea depinde adesea de arhitectura de asamblare. Capetele femele de tijă, cum ar fi SIZJ12, sunt utilizate în mod obișnuit atunci când punctul de atașare necesită o șneală sau un suport cu orificiu traversant, oferind o conexiune curată și compactă. The Rulment SIZJ12 este disponibil și într-o variantă filetată pe stânga, desemnată ca SILZJ12, pentru aplicații care necesită ajustări ale tenditorului. Decizia dintre Filet stânga SIZJ12 vs SILZJ12 este dictată de necesitatea strângerii în sensul acelor de ceasornic sau în sens invers acelor de ceasornic în timpul asamblarii sau întreținerii.

Forța și implicarea firului

Cu un filet de 1/2-20 UNF, SIZJ12 oferă un grad ridicat de rezistență la cuplarea filetului, care este esențial atunci când rulmentul este utilizat ca element portant în tensiune. Zona de efort de tracțiune a unui filet de 1/2-20 UNF este de aproximativ 0,1599 sq.in, ceea ce se traduce printr-o capacitate de încărcare de rezistență care depășește 30 kN pentru știfturile standard din oțel, potrivindu-se efectiv cu sarcina statică a rulmentului. Acest echilibru asigură că firul nu devine veriga cea mai slabă a legăturii.

Una dintre cele mai frecvente întrebări despre SIZJ12 se referă la comportamentul acestuia în medii termice ridicate. Standard lagăr de capăt de tijă pentru aplicații la temperaturi ridicate trebuie să se confrunte cu dilatarea termică, degradarea lubrifiantului și potențialele modificări ale durității materialului. SIZJ12, cu construcția sa din oțel, face față excepțional de bine acestor provocări. Coeficientul de dilatare termică pentru oțelul carbon călit este de aproximativ 11–13 µm/m·°C, ceea ce înseamnă că, la o diferență de temperatură de 150°C, modificarea dimensională într-un diametru exterior de 30 mm este mai mică de 0,06 mm - bine în limitele permiselor de joc tipice.

Strategia de lubrifiere pentru căldură extremă

În timp ce perechea de glisare oțel pe oțel poate funcționa fără lubrifiere pentru perioade scurte, performanța optimă în medii cu temperaturi ridicate necesită un regim de lubrifiere atent. Unsorile pentru temperaturi ridicate pe bază de poliuree sau uleiuri sintetice îngroșate cu PTFE își mențin vâscozitatea până la 180°C și pot fi aplicate prin racordul de lubrifiere furnizat. Pentru aplicații care depășesc 200°C, se recomandă lubrifianți solizi precum bisulfura de molibden (MoS2) sau grafitul. Această adaptabilitate face din SIZJ12 o alegere versatilă pentru cuptoare, cărucioare de cuptoare și legături ale compartimentului motor unde temperaturile fluctuează dramatic.

Date cheie de performanță termică: SIZJ12 a fost validat în funcționare continuă la temperaturi ambientale de 180°C cu unsoare adecvată pentru temperaturi ridicate, arătând o creștere mai mică de 5% a jocului radial după 5000 de cicluri de oscilație - demonstrând o stabilitate termică excelentă și rezistență la uzură.

Versatilitatea lui Rulment SIZJ12 îl face un produs de bază în mai multe sectoare industriale. Fiecare aplicație folosește diferite aspecte ale portofoliului său de performanță.

Utilaje de constructii si utilaje grele

Pe tărâmul rulment de tijă pentru mașini de construcții , SIZJ12 este frecvent specificat pentru legături de direcție, bare stabilizatoare și suporturi pentru cilindri. Cerințele cheie aici sunt rezistența ridicată la impact și capacitatea de a rezista la contaminarea de la praf și resturi. Designul oțel pe oțel este tolerant la pătrunderea particulelor într-o anumită măsură, iar suprafețele întărite rezistă la abraziunea de nisip și praf de ciment. Un excavator obișnuit folosește zeci de lagăre de tijă în legăturile sale hidraulice și mecanice, făcând fiabilitatea o prioritate de top pentru operatorii de flote.

Sisteme de automatizare și robotizare

In rulment cap de bară de automatizare aplicațiile, precizia și repetabilitatea sunt primordiale. Brațele robotizate, unitățile de preluare și plasare și vehiculele cu ghid automat (AGV) utilizează capete de tijă pentru a conecta actuatoarele la articulații. Precizia ridicată a alezajului SIZJ12 și a diametrului exterior (toleranțe ISO H7/h6) asigură un joc minim, ceea ce se traduce printr-o poziționare precisă. De exemplu, într-o legătură servo-acționată pe linia de ambalare, cuplul de frecare constant al rulmentului permite servomotorului să funcționeze în parametrii săi de control în buclă închisă fără vârfuri neașteptate de cuplu.

Mașini pentru industria de ambalare

The rulment pentru industria ambalajelor se confruntă adesea cu rate ciclice ridicate și cu proceduri de spălare intermitente. În timp ce SIZJ12 nu este rezistent la coroziune în mod implicit (fiind oțel carbon), mulți ingineri de ambalare îl specifică în zonele protejate de umiditatea directă sau aplică un strat rezistent la coroziune. Capacitatea sa de a gestiona oscilația de mare viteză a fălcilor de etanșare a filmului sau a mecanismelor de pliere a cartonului o face o alegere populară, mai ales atunci când este combinată cu sisteme automate de lubrifiere care asigură performanțe consistente pe milioane de cicluri.

Alegerea corectă Rulment SIZJ12 implică mai mult decât simpla potrivire a dimensiunilor. Inginerii trebuie să evalueze o combinație de sarcină, viteză, temperatură și factori de mediu. Următoarea listă de verificare prezintă parametrii critici de luat în considerare.

• Profil de încărcare: Determinați sarcina dinamică echivalentă (P) pe baza forțelor radiale și axiale reale. Pentru sarcini combinate, utilizați relația P = X·Fr Y·Fa, unde X și Y sunt factori furnizați în catalogul rulmenților. Asigurați-vă că P este mai mic decât sarcina dinamică de 28 kN pentru durata de viață dorită.
• Frecvența de oscilație: Pentru aplicații de înaltă frecvență, luați în considerare căldura de frecare generată. Rulmenții oțel pe oțel pot suporta viteze de până la 2 m/s cu o lubrifiere adecvată. La frecvențe mai mari, luați în considerare lubrifierea forțată sau răcirea.
• Anvelopă de temperatură: Pentru funcționare continuă peste 120°C, selectați o unsoare la temperatură ridicată și confirmați că materialele carcasei au coeficienți de dilatare termică compatibili pentru a evita pierderea de preîncărcare.
• Etanșarea mediului: În medii cu praf sau umede, luați în considerare adăugarea de cizme de protecție sau specificarea rulmentului cu un strat rezistent la coroziune. SIZJ12 în sine nu include etanșări, astfel încât etanșarea externă poate fi necesară.
• Cerințe de nealiniere: SIZJ12 găzduiește până la ±8 grade de nealiniere unghiulară. Verificați dacă geometria legăturii nu depășește această limită, mai ales în condiții de deformare maximă.

Verificare prin calcul

Pentru a ilustra procesul de selecție, luați în considerare o legătură de echipament de construcții cu o sarcină radială de vârf de 22 kN și o componentă de sarcină axială de 6 kN. Folosind factorii de sarcină pentru un lagăr alunecat sferic (X=1, Y=2,5 pentru oțel-pe-oțel), sarcina dinamică echivalentă P = 1·22 2,5·6 = 37 kN. Acest lucru depășește valoarea dinamică de 28 kN, ceea ce indică faptul că ar fi necesar un rulment mai mare sau o reducere a sarcinii axiale. Acest lucru demonstrează importanța analizei precise a sarcinii în prevenirea defecțiunilor premature.

Analiză comparativă: SIZJ12 față de alte capete de tijă din seria inch

În timp ce SIZJ12 este un rulment de înaltă performanță, este util să înțelegem cum se compară cu alte capete de tijă comune din seria inch, în special în ceea ce privește capacitatea de încărcare și dimensiunea filetului. Tabelul de mai jos oferă o imagine de ansamblu comparativă în cadrul aceleiași familii.

Această comparație evidențiază faptul că SIZJ12 ocupă o poziție de mijloc echilibrată în familia de serie inch, oferind o capacitate de sarcină dinamică de 28 kN, care este substanțial mai mare decât SIZJ10 mai mic, fiind în același timp mai compact decât SIZJ14. Acest lucru îl face o alegere optimă pentru aplicațiile în care constrângerile de spațiu împiedică utilizarea unui rulment mai mare, dar cerințele de încărcare depășesc capacitățile alternativelor mai mici.

Întreținere și optimizare a duratei de viață

Pentru a extrage durata maximă de viață de la SIZJ12, este esențială o strategie de întreținere proactivă. Designul oțel pe oțel, deși robust, beneficiază de relubrifiere și inspecție regulată.

Intervalele de lubrifiere

Pentru aplicațiile industriale tipice care funcționează la sarcini și viteze moderate, se recomandă relubrefierea la fiecare 100 până la 200 de ore de funcționare. La mașinile de construcții grele supuse la încărcări mari de impact și reziduuri, acest interval poate fi redus la 40-50 de ore. Rulmentul include un racord de unsoare pentru relubrifiere ușoară, iar pentru majoritatea aplicațiilor se recomandă utilizarea unei unsori EP (presiune extremă) de înaltă calitate, cu o vâscozitate a uleiului de bază ISO VG 150–220.

Monitorizarea uzurii

Monitorizarea jocului radial este cea mai eficientă metodă de evaluare a stării unui rulment sferic oțel pe oțel. Pe măsură ce rulmentul se uzează, jocul crește treptat. Odată ce jocul radial depășește 0,15 mm (care este de aproximativ 2-3 ori jocul inițial de 0,05-0,08 mm), rulmentul trebuie înlocuit pentru a preveni pierderea preciziei și încărcările de impact crescute asupra componentelor adiacente. Această progresie măsurabilă a uzurii permite întreținerea planificată, reducând timpul de oprire neplanificat.

Întrebări frecvente (FAQ)

Î1: Ce înseamnă denumirea „SIZJ12” în ceea ce privește tipul și dimensiunea rulmentului?

Prefixul „SI” indică un rulment sferic oțel pe oțel cu filet interior. „ZJ” este un cod de serie pentru capete de tijă dimensionate în inchi, iar „12” se referă la dimensiunea nominală a alezajului în șaisprezecele inch - în acest caz, 12/16 = 0,750 inch, deși alezajul real este de 0,500 inch pentru acest design (codul poate reflecta uneori dimensiunea inelului exterior; verificați întotdeauna dimensiunile). SIZJ12 are un filet mamă 1/2-20 UNF și este proiectat pentru aplicații grele.

Î2: Poate fi utilizat SIZJ12 în medii subacvatice sau foarte corozive?

Nu, standardul SIZJ12 este fabricat din oțel carbon și nu este rezistent la coroziune. Pentru mediile marine sau chimice, ar trebui specificate variante din oțel inoxidabil sau acoperite cu coroziune. Alternativ, etanșarea exterioară sau o capsă de protecție poate fi folosită pentru a proteja rulmentul de umiditate, dar soluția preferată este alegerea de la început a unui rulment cu un material rezistent la coroziune.

Î3: Care este diferența dintre SIZJ12 și SILZJ12?

Diferența principală este direcția firului. SIZJ12 are filet la dreapta (standard), în timp ce SILZJ12 are filet la stânga. SILZJ12 este utilizat în aplicații în care sunt necesare ajustări în stilul tenditorului, permițând filetarea a două capete de tijă pe o tijă centrală pentru a-și regla lungimea fără a demonta conexiunea.

Î4: Cum gestionează SIZJ12 sarcinile de șoc comune în mașinile de construcții?

Capacitatea de sarcină statică ridicată a SIZJ12 (≈36 kN) oferă o marjă de siguranță semnificativă împotriva sarcinilor de șoc instantanee. Construcția oțel pe oțel și suprafețele întărite permit rulmentului să absoarbă energia de impact fără a se fractura sau deforma, făcându-l bine potrivit pentru sarcinile de impact ciclice întâlnite la legăturile de excavator și încărcător.

Î5: SIZJ12 este potrivit pentru aplicații cu rotație de mare viteză?

Nu, rulmenții de tijă sunt proiectați în principal pentru mișcări oscilante sau de înclinare, nu pentru rotație continuă. Viteza de alunecare într-un rulment sferic ar trebui, în general, să fie menținută sub 2 m/s. Pentru aplicațiile cu rotație de mare viteză, un rulment convențional pentru element de rulare ar fi mai potrivit.

Î6: Ce lubrifiere este recomandată pentru SIZJ12 la temperaturi ridicate?

Pentru temperaturi de până la 120°C, este acceptabilă o unsoare EP standard pe bază de litiu. Pentru temperaturi cuprinse între 120°C și 200°C, se recomandă o unsoare sintetică cu un agent de îngroșare din poliuree sau PTFE și un ulei de bază cu vâscozitate ridicată. Peste 200°C, lubrifianții solizi precum MoS2 sau grafitul trebuie aplicați direct pe suprafețele de alunecare.
