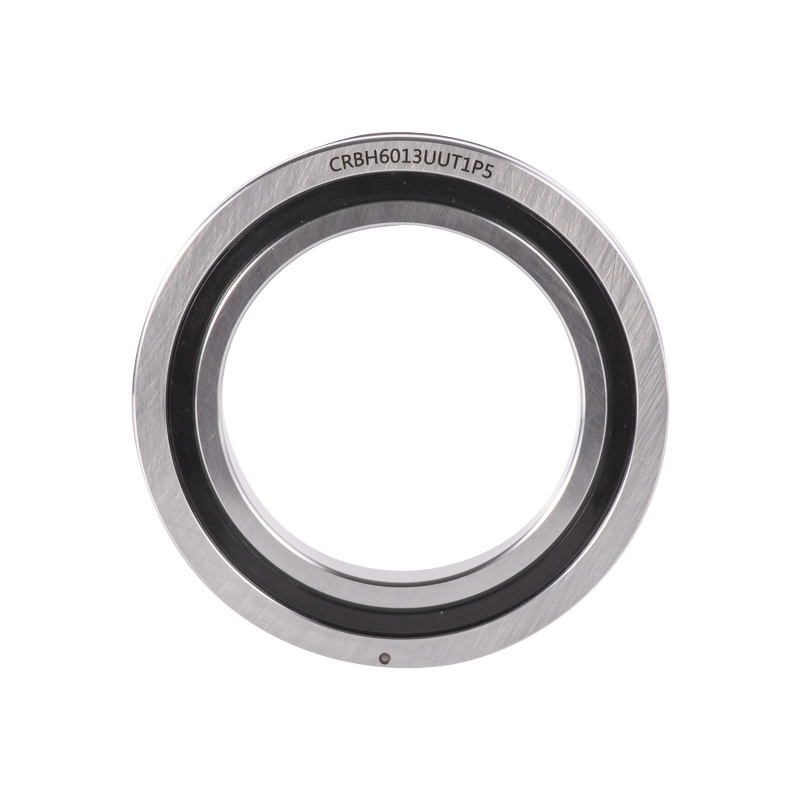

Rulment de precizie ultra subțire CRBH

Rulmentul CRBH Ultra Thin Precision Bearing este o versiune ultra-subțire de tip RU, cu rigiditate ridicată și precizie ridicată. Acest model nu are găuri de montare pe inelele interioare și exterioare, necesitând flanșe și scaune de susținere pentru instalare. Rulmentul este format dintr-un inel exterior, un inel interior și blocuri de protecție din plastic rulante. Inelul exterior are un model de grilă și este asigurat de trei inele de strângere, potrivite pentru aplicațiile în care inelul interior se rotește.

Contact Us Contactați-ne
PRECEDENT:Rulment cu rol în cruce subțire RA URMĂTOR:Rulment de precizie SX cu profil subțire
  • Descriere
  • Specificații
  • Contactați-ne

Avantajele rulmentului
1. Rigiditate ridicată și precizie ridicată: Rolele cilindrice dispuse ortogonal între inelele interioare și exterioare sporesc rigiditatea și precizia de rulare.
2. Separator de proiectare: Separatoarele sunt instalate între rol pentru a asigura sau rotire lină.
3. Instalare ușoară: Găurile de montare pe inelele interioare și exterioare facilitează instalarea rapidă în echipament.
4. Opțiuni de tip deschis și sigilat: Rulmenții etanșați sunt echipați cu garnituri speciale din cauciuc sintetic pentru protecție suplimentară.

Puncte de vânzare
Subțire și de înaltă precizie: Precizie până la P2 și P4, potrivite pentru aplicații rotative de înaltă precizie.
Design în secțiune transversală subțire: Rigiditate acțiuni semnificative în comparație cu regulile tradiționale.

Aplicații
Rulmenții de tip CRBH sunt pentru aplicații care pot necesita dimensiunile transversale ale secțiunilor și rotație de întărire, cum ar fi mesele rotative de precizie, articulații rotative ale brațului robotizat, dispozitivele medicale și instrumentele de măsurare.

Comparație avantaje
În comparație cu rulmenții cu bile, reguli de tip CRBH îmbunătățesc semnificativ rigiditatea prin structura de contact linie a rolului cilindrice. În comparație cu regulile cu bile cu contact unghiular cu două rânduri, designul său cu secțiunea transversală mai mică crește rigiditatea de 3 până la 4 ori, îndeplinirea și cerințele de performanță mai ridicate.

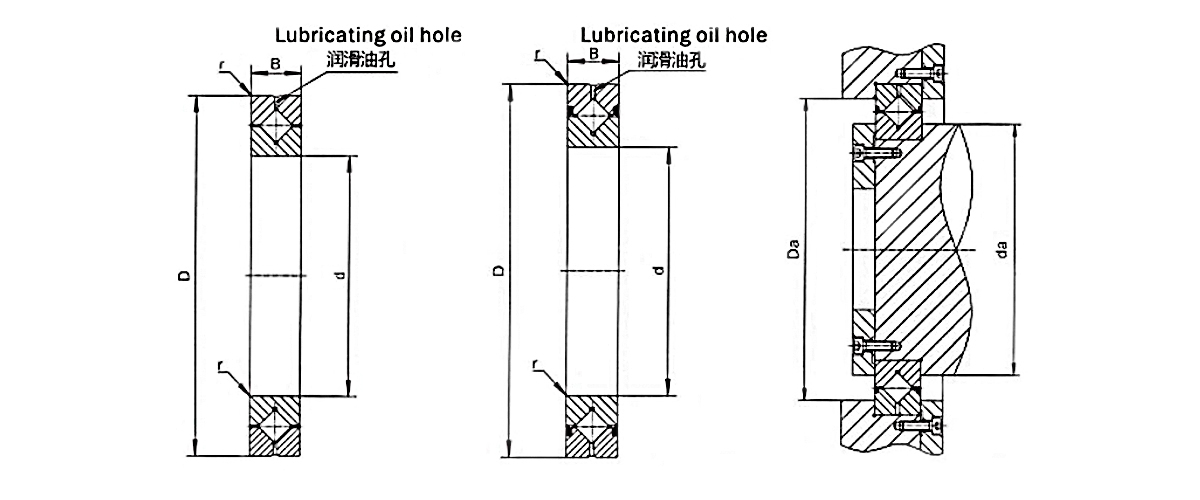

Bacsis rulement Dimensiunea Dimensiunea umărului Evaluare de sarcină de bază (rad Greutate
Diametrul interior Diametrul exterior Înalt Teşit Cr Cor
d D B Rmin da Da KN KN kg
CRBH 208 A 20 36 8 0.3 24 31 2.91 2.43 0.04
CRBH 258 A 25 41 8 0.3 29 36 3.12 2.81 0.05
CRBH 3010 A 30 55 10 0.3 36.5 48.5 7.6 8.37 0.12
CRBH 3510 A 35 60 10 0.3 41.5 53.5 7.9 9.13 0.13
CRBH 4010 A 40 65 10 0.3 46.5 58.5 8.61 10.6 0.15
CRBH 4510 A 45 70 10 0.3 51.8 63.5 8.86 11.3 0.16
CRBH   5013A 50 80 13 0.6 56 74 17.3 20.9 0.29
CRBH   6013A 60 90 13 0.6 66 84 18.8 24.3 0.33
CRBH7013A 70 100 13 0.6 76 94 20.1 27.7 0.38
CRBH   8016A 80 120 16 0.6 88 112 32.1 43.4 0.74
CRBH   9016A 90 130 16 0.6 98 122 33.1 46.8 0.81
CRBH 10020 A 100 150 20 0.6 110 140 50.9 72.2 1.45
CRBH11020 A 110 160 20 0.6 120 150 52.4 77.4 1.56
CRBH 12025 A 120 180 25 1 132 168 73.4 108 2.62
CRBH 13025 A 130 190 25 1 142 178 75.9 115 2.82
CRBH 14025 A 140 200 25 1 152 188 81.9 130 2.96
CRBH 15025 A 150 210 25 1 162 198 84.3 138 3.16
CRBH 20025 A 200 260 25 1 212 248 92.3 169 4
CRBH 22025 A 220 280 25 1.5 254.9 283.1 92.3 171 4.1
CRBH 24025 A 240 300 25 2 263.4 291.6 68.3 145 4.5
CRBH 25025 A 250 310 25 1.5 262 298 102 207 4.97
CRBH 25030 A 250 330 30 2.5 270.5 304.5 126 244 8.1
CRBH 25040 A 250 355 40 2.5 278.1 323.3 195 348 14.8
CRBH 30025 A 300 360 25 1.5 313.9 342.1 75.5 178 5.9
CRBH 30035 A 300 395 35 2.5 323.8 366.2 183 367 13.4
CRBH 30040 A 300 405 40 2.5 330.4 372.8 212 409 17.2
CRBH 35020 A 350 400 20 1 362.1 384.7 54.1 143 3.9
CRBH 40035 A 400 480 35 2.5 422 456 156 370 14.5
CRBH 40040 A 400 510 40 2.5 429.8 472 241 531 23.5
CRBH 45025 A 450 500 25 1 460.7 483.3 61.7 182 6.6
CRBH 50025 A 500 550 25 1 512.9 535.5 65.5 201 7.3
CRBH 50040 A 500 600 40 2.5 527.6 570 239 607 26
CRBH 50050 A 500 625 50 2.5 533.3 589.9 267 653 41.7
CRBH 60040 A 600 700 40 3 625.8 668.2 264 721 29
