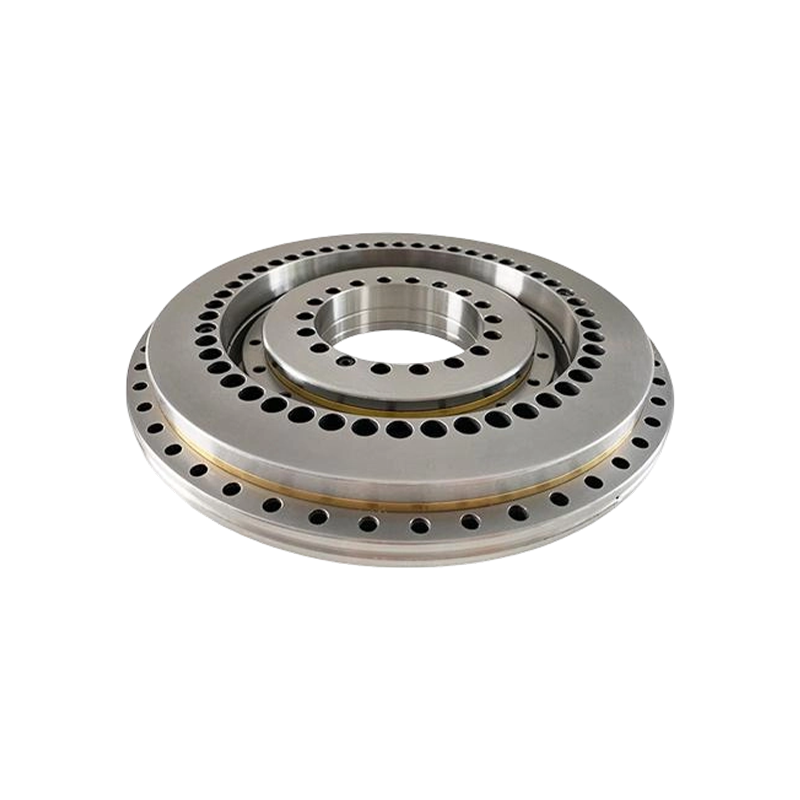

Rulment de măsurare a unghiului YRTM

Rulment de masă rotativă YRTM cu sistem de măsurare a unghiului: Măsurarea deplasării unghiulare joacă un rol crucial în aplicațiile industriale, în special în industria mașinilor-unelte, unde este necesară o precizie ridicată pentru unghiul de rotație al pieselor prelucrate. Acest lucru necesită măsurarea și controlul precis al deplasării unghiulare.

În prezent, metodele utilizate în mod obișnuit pentru măsurarea deplasării unghiulare includ codificatoare optice și codificatoare magnetice. În plus, deoarece este montat pe un rulment ORT, acest arbore combinat oferă o precizie de rotație extrem de ridicată și poate rezista simultan la sarcini axiale, radiale și momente de răsturnare. Este foarte potrivit pentru mese rotative CNC de înaltă precizie, centre de prelucrare și aplicații solicitante, cum ar fi cercetarea științifică și măsurarea în industria mașinilor-unelte.

Contact Us Contactați-ne
PRECEDENT:Rulment de placă rotativă de precizie YRT URMĂTOR:Rulment de precizie de mare viteză YRTS
  • Descriere
  • Specificații
  • Contactați-ne

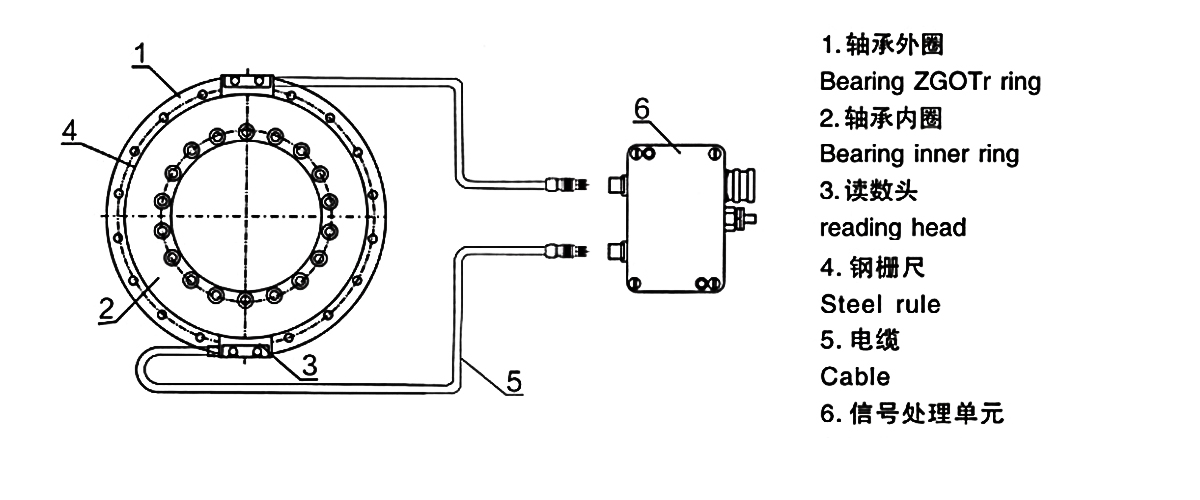

Avantajele sistemului de măsurare a rețelei de oțel:
1. Encoder inductiv fără contact, fără uzură
2. Precizie comparabilă cu codificatoarele optice, cu o precizie maximă ≤2
3. Sistemul dublu de măsurare a capului de citire permite corectarea în timp real a abaterilor radiale ale rulmentului
4. Viteză mare, performanță dinamică ridicată, rezoluție ridicată
5. Fără componente magnetice, fără răspuns histerezis, fără pericol de demagnetizare
6. Rezistență puternică la interferența mediului, grad de protecție IP67, rezistă la anumite presiuni ale apei și praf, insensibil la orice tip de poluare sau murdărie.
7. Designul compact rezolvă problema spațiului de instalare limitat.
8. Poate scoate semnal sinusoid (1VPP) sau undă pătrată (TTL), compatibil cu sistemele CNC Siemens și FANUC.

Caracteristici ale rulmentului de masă rotativă YRTM cu sistem de măsurare a unghiului:
1. Encoder inductiv fără contact, fără uzură;
2. Precizie 1. Precizie ridicată ≤2'' în comparație cu codificatoarele optice;
2. Sistemul de măsurare cu cap de citire dublu permite corectarea în timp real a abaterii radiale a rulmentului;
3. Viteză mare, performanță dinamică ridicată și rezoluție ridicată;
4. Fără componente magnetice, fără reacție a benzii magnetice și fără risc de demagnetizare;
5. Rezistență puternică la interferența mediului, cum ar fi particulele solide și uleiul, gradul de protecție IP67, rezistă la anumite presiuni ale apei, rezistent la praf și insensibil la orice tip de poluare sau murdărie;
6. Designul compact rezolvă problema spațiului de instalare limitat;
7. Instalare simplă, reglare rapidă, rezistență excepțional de mare la șocuri și vibrații, stabilitate bună și fiabilitate ridicată.

Aplicatii:

Produsul este utilizat în principal în mașini-unelte CNC de înaltă precizie, axuri de mașini-unelte, radare, roboți industriali, aerospațiali și alte domenii.

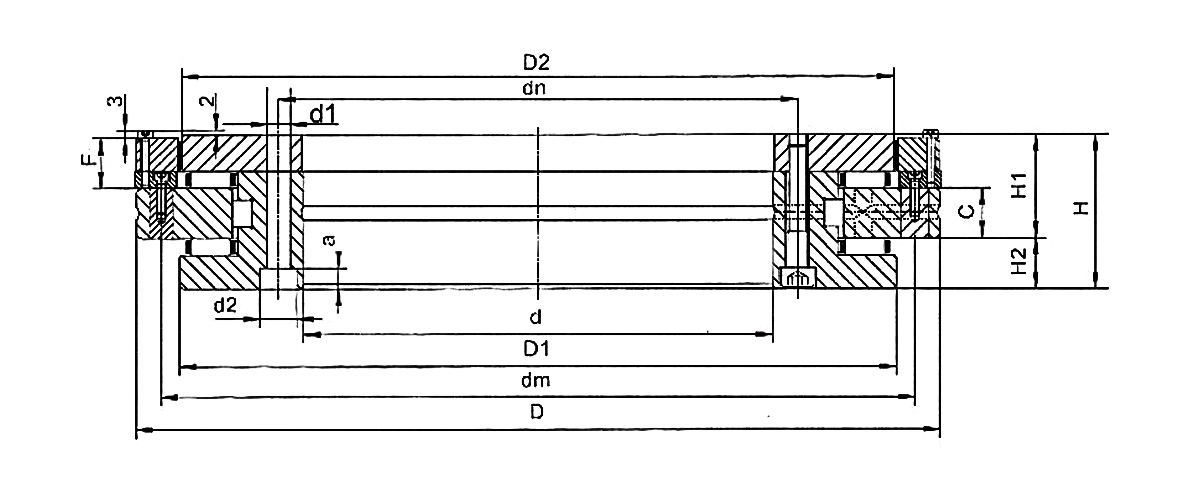

Tip rulment Dimensiunea de ansamblu Orificiile de fixare
d D H H1 H2 C D1 D2 F L dn dm Inel interior Inel exterior
Unitate: mm d1 d2 a CANTITATE d3 CANTITATE
mm mm
YRTM150 150 240 43* 29 * 14 12 214 213.81 16.5 121 165 225 7 11 6.2 32 7 33
YRTM180 180 280 46* 32 * 14 15 244 243.76 16.5 140 194 260 7 11 6.2 44 7 45
YRTM200 200 300 47* 32* 15 15 274 273.05/274.42 16.5 152 215 285 7 11 6.2 44 7 45
YRTM260 260 385 55 36.5 18.5 18 345 344,37/343,1 17.5 192.5 280 365 9.3 15 8.2 32 9.3 33
YRTM325 325 450 60 40 20 20 415 413.76 18.5 225 342 430 9.3 15 8.2 32 9.3 33
YRTM395 395 525 65 42.5 22.5 20 486 483.18 18.5 262.5 415 505 9.3 15 8.2 42 9.3 45
YRTM460 460 600 70 46 24 22 560 557.03 18.5 300 482 580 10 15 8.2 42 10 45

Şurub
conexiune
CANTITATE 		Axial radial
epuizare 		Conectați-vă
orificii pentru șuruburi 		Pitch
t 		Strângerea
cuplu
de șurub 		Sarcina nominală de bază Limitat
spped 		Frecare
moment 		Greutate Tip rulment
Axial radial
Dinamic Static Dinamic Static
Ma Ca Coa Cr Cor Unsoare
Lubrifiere
μm G CANTITATE CANTITATE Xt Nm KN r/min Nm ≈Kg
4 3 M8 3 36×10° 14 112 630 56 170 320 10 6.2 YRTM150
4 4 M8 3 48×7,5° 14 118 710 69.5 200 280 12 7.7 YRTM180
4 4 M8 3 48×7,5° 14 120 765 81.5 220 260 14 9.7 YRTM200
4 6 M12 3 36×10° 34 160 1060 93 290 200 20 18.3 YRTM260
4 6 M12 3 36×10° 34 275 1930 120 345 170 40 25 YRTM325
6 6 M12 3 48×7,5° 34 300 2280 186 655 140 55 33 YRTM395
6 6 M12 3 48×7,5° 34 355 2800 200 765 120 70 45 YRTM460
