Ghid de instalare a rulmenților cu rol transversal: principii și bune practici
Care sunt principiile critice și cele mai bune practici pentru instalarea rulmenților cu rol transversal pentru asigurarea performanței optime, precizie și durată de viață în aplicațiile industriale cu solicitarea ridicată?

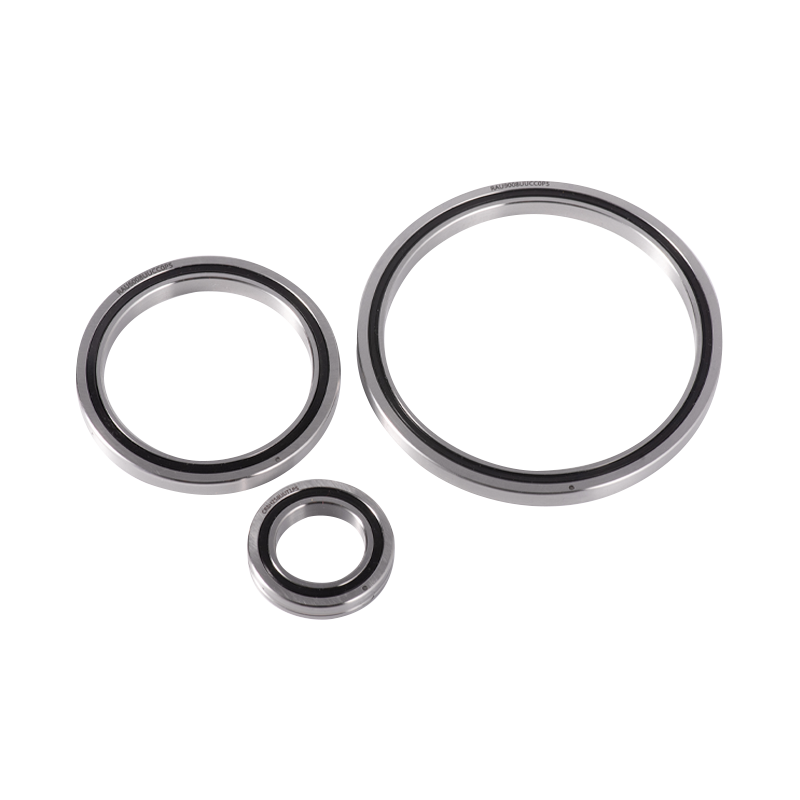

Rulmenții cu rol transversale o clasă distinctă de componente de precizie proiectate pentru a suporta sarcini combinate radiale, axiale și momente simultane. Configurația lor unică - rol cilindrice dispuse cu axele încrucișate alternative la 90° în căile de rulare în formă de V - permite o rigiditate și precizie de rotație excepțională într-o amprentă compactă. Printre cele mai adoptate variante în aplicațiile compacte și ușoare se numără RAU6008 rulment , rulmentul RAU7008 și rulmentul RAU8008, care aparțin seriei RAU caracterizate prin geometrie în secțiunea transversală ultra-subțire.
Instalarea este factorul cel mai important care determină dacă rolul transversal este corect de a oferi o potențialitate maximă de potențială sau suferă o degradare prematură.
Pregătirea înainte de instalare
Instalarea trebuie efectuată într-un mediu uscat și curat pentru a preveni contaminarea. Toate componentele de împerechere — carcase de rulmenți, arbori și piese asociate — necesită curățare minuțioasă pentru a elimina murdăria, reziduurile de ulei și bavurile metalice. Inspecția ar trebui să verifice dacă suprafețele prelucrate îndeplinesc toleranțele specificate pentru planeitate, perpendicularitate, rotunjime și cilindricitate, deoarece aceste atribute geometrice influențează direct precizia asamblarii și previniunile concentrațiilor de tensiuni ale încărcării excentrică.
Pentru rulmenții cu rol în cruce de tip despicat, șuruburile de fixare care împiedică separarea în timpul transportului trebuie să slăbite înainte de instalare. Dacă inelul interior sau exterior prezinta o dezaliniere circumferențială la articulație, se recomandă corectarea utilizării unui ciocan de plastic înainte de inserare.
Procedura de instalare
Datorită construcției lor cu secțiunea subțire, rulmenții cu rol transversal sunt susceptibili de a se înclina în timpul introdus în carcase sau pe arbori. Pentru a preveni acest lucru, rulmentul trebuie să mențină într-o orientare perfectă orizontală pe tot procesul de introducere. Folosind un ciocan de plastic sau rășină, bateți rulmentul uniform în jurul circumferinței sale - love inelul interior atunci când îl introduceți pe un arbore și inelul exterior când îl introduceți într-o carcasă - în timp ce îl avansați progresiv. Continuați până când o confirmare sonoră indică contactul complet cu umărul de referință.
Pentru aplicații cu potrivire prin interferență cu interferențe modeste, se pot folosi un manșon și un ciocan pentru a aplica o presiune uniformă pe suprafața capătului inelului. Pentru interferențe mai mari, metode de expansiune termică - baie de ulei sau încălzire prin inducție între 80 ° C și 100 ° C, care nu depășesc 120 ° C - sunt de preferat. Răcirea ulterioară necesită fixare sigură cu piulițe sau mijloace echivalente pentru a preveni dezvoltarea jocului axial din cauza contracției.
Montarea flanșei și strângerea șuruburilor
Flanșa de montare trebuie mai întâi poziționată peste rulment și balansată ușor pentru a alinia găurile pentru șuruburi. Introduceți șuruburile manuale pentru a confirma cuplarea neobstrucționată a filetului. Strângerea trebuie să se desfășoare în trei până la patru etape incrementale, urmând o secvență diagonală pentru a asigura o distribuție uniformă a sarcinii. Când fixați inelele interioare sau exterioare despicate, rotiți contrapiesa integrală cu aproximativ 90° între fiecare trecere de strângere - patru până la cinci rotații - pentru a corecta orice dezaliniere a îmbinării. Utilizați o cheie dinamometrică pentru a atinge valorile specificate; pentru carcase și flanșe din oțel, tabele standard de cuplu de referință bazate pe șuruburi.
Considerații privind structura de susținere și designul flanșei
Rulmenții cu rol transversal sunt structura cu secțiunea subțire; în consecință, rigiditatea carcaselor de susținere și a flanșelor de prindere necesită să considere atentă a proiectării. Rigiditatea insuficientă previne strângerea uniformă a inelelor despicate, permițând deformarea sub sarcini de moment și rezultând un contact neuniform al rolului - o condiție care degradează substanțial performanța rulmentului.
Ca etalon de proiectare, grosimea peretelui carcasei nu trebuie să fie mai mică de 60% din înălțimea secțiunilor transversale a rulmentului. Grosimea flanșei este de obicei specificată într-un interval de 0,5 până la 1,2 ori lățimea rulmentului. Un spațiu liber de aproximativ 0,5 mm între componentele flanșei este standard. Pentru aplicațiile care necesită o precizie ridicată de asamblare, proiectarea flanșei cu o configurație trepte și ajustarea înălțimii treptei prin șlefuirea suprafeței permite un control precis al forței de strângere. Pentru flanșele din oțel, se recomandă în general o interferență de 0,02 până la 0,05 mm.
Orientarea și poziționarea zonei de încărcare
Rulmenții din seria RAU au un orificiu de încărcare a rolului pe inelul exterior, etanșat cu un dop. În timpul instalării, asigurați-vă că această poziție a ștecherului nu coincide cu zona de sarcină maximă. În mod similar, pentru rulmenții cu inele exterioare despicate, îmbinarea despicată ar trebui să fie orientată departe de direcția de sarcină primară. Respectarea acestor principii de orientare minimizează concentrațiile de tensiuni și optimizează distribuția sarcinilor în completarea rolurilor.
Verificare post-instalare
După asamblare, rotiți manual arborele sau carcasa pentru a confirma funcționarea fără probleme. Treceți la funcționare fără sarcină cu motor, la viteză mică, crescând treptat viteza și sarcina în timp ce monitorizați zgomotul anormal, vibrațiile sau creșterea temperaturii. Orice anomalie justifică oprirea imediată și investigarea înainte de punere în funcțiune.
Prezentare generală a produselor din seria RAU
Seria RAU o variantă ultra-compactă a rulmenilor cu rol încrucișat, obținută prin minimizarea grosimii inelului interior și exterior până la limita practică. Acest design este optim pentru aplicații sensibile la greutate și cu spațiu limitat, inclusiv articulații robot industriale, mese rotative de precizie, motoare cu acționare directă, instrumente medicale și centru de prelucrare CNC. Rulmenții din seria RAU au o structură integrată a inelelor interioare și exterioare compatibile atât cu rotirea inelului interior, cât și cu cel exterior.

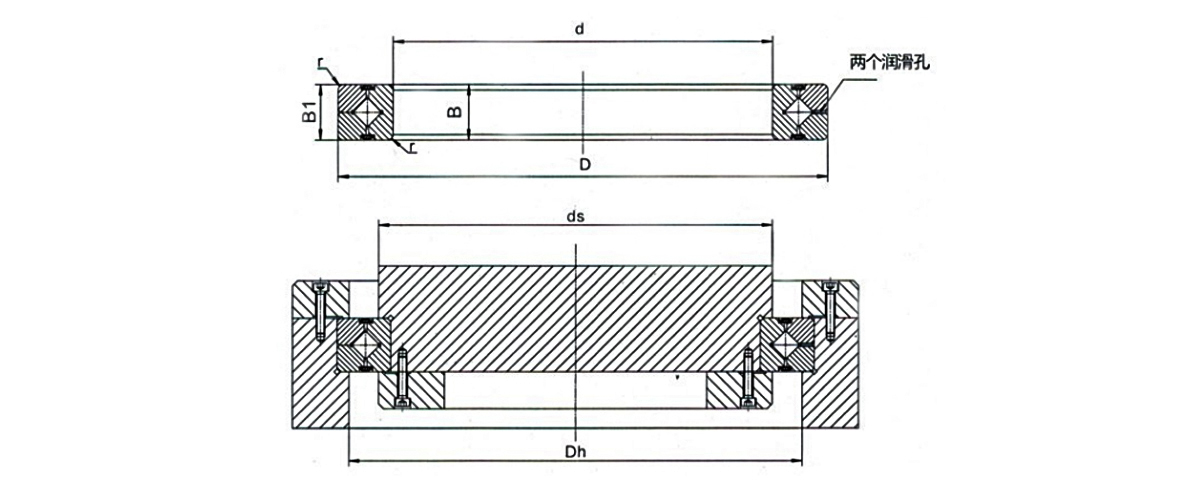

RAU6008, RAU7008 și RAU8008 Hotărâre Specificații
| Parametru | RAU6008 | RAU7008 | RAU8008 |
|---|---|---|---|
| Diametrul alezajului (d) | 60 mm | 70 mm | 80 mm |
| Diametrul exterior (D) | 76 mm | 86 mm | 96 mm |
| Diametrul cercului pasului rolei (dp) | 67 mm | 77 mm | 87 mm |
| Latime (B) | 8 mm | 8 mm | 8 mm |
| Înălțimea umărului (ds/Dh) | 63,5 mm / 70,5 mm | 73,5 mm / 80,5 mm | 83,5 mm / 90,5 mm |
| Nivel de sarcină dinamică (Cr) | 5,68 kN | 5,98 kN | 6,37 kN |
| Capacitate de sarcină statică (Cor) | 8,68 kN | 9,80 kN | 11,3 kN |
| Liturghie | 0,09 kg | 0,10 kg | 0,11 kg |
| Material | Oțel pentru rulmenți cu crom GCr15 cu conținut ridicat de carbon (întărit) | Oțel pentru rulmenți cu crom GCr15 cu conținut ridicat de carbon (întărit) | Oțel pentru rulmenți cu crom GCr15 cu conținut ridicat de carbon (întărit) |
| Clasele de precizie disponibile | P0, P6, P5, P4 | P0, P6, P5, P4 | P0, P6, P5, P4 |
| Opțiuni de joc radial | CC0 (preîncărcat), C0 (spațiu liber) | CC0 (preîncărcat), C0 (spațiu liber) | CC0 (preîncărcat), C0 (spațiu liber) |
| Opțiuni de etanșare | Tip deschis (standard); UU (etanșare cu două buze pe ambele părți) | Tip deschis (standard); UU (etanșare cu două buze pe ambele părți) | Tip deschis (standard); UU (etanșare cu două buze pe ambele părți) |
În calitate de fabrică profesională și companie de producție de rulmenți din China, UKL Bearing Manufacturing Co., Ltd. (Wuxi) este specializată în soluții de rulmenți de înaltă performanță, oferind suport tehnic pentru industriile globale cu cerințe excepționale de ridicat pentru precizie și fiabilitate. Facilitățile UKL acoperă întregul proces de producție - forjare, recoacere, strunjire, tratament termic, șlefuire și asamblare automată - susținute de o echipă de peste 200 de profesioniști calificați. UKL produce rulmentul RAU6008, RAU7008 rulment și rulmentul RAU8008 la specificații precise, cu capacități extinzându-se la soluții personalizate pentru aplicații specializate. UKL oferă, de asemenea, consultanță tehnică cu privire la cele mai bune practici de instalare pentru a asigura performanțe optime ale rulmentului. UKL menține un management riguros al calității pe tot producția.
Întrebări frecvente
Î1: Care este cea mai frecventă greșeală făcută la instalarea rulmenților cu rol transversal?
Atenție insuficientă față de natura secțiunilor subțiri a acestor reguli, ceea ce duce la înclinarea în timpul introducerii. Men achiziționați întotdeauna o orientare orizontală perfectă și folosiți loviri uniforme și blânde cu un ciocan de plastic pentru a avansa lagărul treptat.
Î2: De ce este importantă secvențierea cuplului șuruburilor pentru instalarea rulmenților din seria RAU?
Strângerea diagonală, în mai multe etape, asigură distribuția uniformă a forței de strângere pe inelele despicate, prevenind deformarea localizată care ar compromite precizia de rotație și durata de viață a rulmentului.
Q3: Rulmentul RAU6008, rulmentul RAU7008 și rulmentul RAU8008 pot fi folosiți interschimbabil?
Nu. Acești rulmenți au diametre distincte ale alezajului (60 mm, 70 mm și, respectiv, 80 mm) și diametre exterioare. Selecția trebuie să se potrivească cu dimensiunile specifice arborelui și carcasei aplicației.
Î4: Ce lubrifiere este recomandată pentru regulile cu rol transversal din seria RAU?
Ungerea cu grăsime este standard pentru multe aplicații, deși lubrifiere cu ulei este, de asemenea, acceptabilă. Alegerea depinde de viteza de funcționare, temperatură și condiții de mediu. Variantele sigilate (UU) rețin lubrifiantul mai eficient în mediile contaminate.
Î5: Cum pot verifica dacă un rulment cu rol transversal a fost instalat corect?
Efectuați o verificare manuală a rotației, urmată de funcționare fără sarcină, cu putere redusă. Creșteți treptat viteza și sarcina în timp ce monitorizați zgomotul anormal, vibrațiile sau creșterea temperaturii. Orice nereguli indică potențiale probleme de instalare care necesită investigație.
