Cum să alegi rulmentul cu bile de contact unghiular potrivit pentru aplicații de mare viteză?

Selectarea componentei de rulare optime pentru mașinile rotative de mare viteză necesită o înțelegere profundă a condițiilor de funcționare, a geometriei interne și a managementului termic. Dintre mașinile de precizie, rulmenți cu bile cu contact unghiular sunt alegerea preferată datorită capacității lor de a face față sarcinilor radiale și axiale combinate, menținând în același timp viteze mari de rotație.

Înțelegerea cerințelor operațiunilor de mare viteză

Aplicațiile de mare viteză, cum ar fi fusurile de mașini-unelte, turbocompresoarele, motoarele de înaltă frecvență și unitățile de putere auxiliare aerospațiale – impun cerințe unice privind performanța rulmenților. Principalele provocări includ creșterea forței centrifuge, expansiunea termică, ruperea peliculei de lubrifiant și instabilitatea cuștii. Un rulment care funcționează bine la viteze moderate poate defecta prematur la viteze mari de rotație din cauza generării excesive de căldură sau a jocului intern insuficient.

Pentru a face față acestor provocări, inginerii trebuie să evalueze mai mulți parametri: unghiul de contact, gradul de precizie, materialul cuștii, metoda de lubrifiere și preîncărcare. Combinația corectă asigură o creștere scăzută a temperaturii, o rigiditate ridicată și o durată de viață extinsă.

De ce rulmenții cu bile cu contact unghiular excelează la viteze mari

Spre deosebire de rulmenții cu bile adânci, rulmenții cu bile cu contact unghiular sunt proiectați cu un unghi de contact specific între bile și canale. Acest unghi le permite să suporte sarcini axiale semnificative, permițând în același timp viteze mari de rotație. Cu cât diametrul bilei este mai mic în raport cu cercul de pas și cu cât cușca este mai ușoară, cu atât forța centrifugă este mai mică la viteze mari.

Pentru majoritatea aplicațiilor industriale de mare viteză, rulmenții cu un unghi de contact de 15° sau 25° sunt preferați față de cei cu 40°. Unghiul de contact redus scade căldura generată și permite o viteză de limitare mai mare. Când examinați o fișă de date pentru rulmenți 7308, unghiul de contact este indicat prin sufixe precum „AC” (25°) sau „B” (40°). Pentru axele de viteză ultra mare, poate fi specificată o versiune de 15°, deși este mai puțin obișnuită în dimensiunea 7308.

Seria de rulmenți 7308 ca studiu de caz

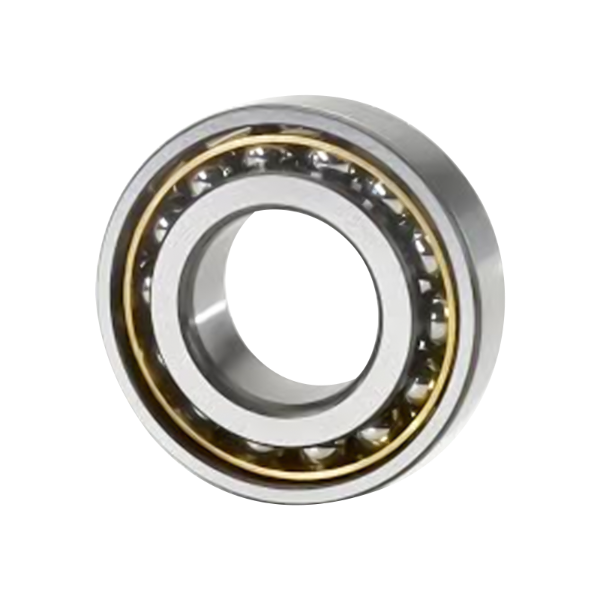

Rulmentul 7308 este un rulment cu bile de contact unghiular de dimensiuni medii, cu un alezaj de 40 mm, un diametru exterior de 90 mm și 23 mm lățime. Este utilizat pe scară largă în axuri, pompe, compresoare și cutii de viteze de uz general. Popularitatea sa provine din echilibrul dintre capacitatea de încărcare și capacitatea de viteză. Cu toate acestea, în cadrul familiei 7308, există mai multe variații care afectează semnificativ performanța la viteză mare.

Variații cheie în familia 7308

La aprovizionarea cu aplicații de mare viteză, designul cuștii și materialul sunt esențiale. Cuștile din poliamidă (nailon) sunt ușoare și oferă caracteristici excelente de viteză mare. Rulmentul 7308 BEP reprezintă o variantă comună cu o cușcă din poliamidă și un unghi de contact de 40°. În timp ce unghiul de 40° oferă o rigiditate axială mai mare, generează mai multă căldură decât un omologul de 25°. Pentru aplicații cu adevărat de mare viteză, unii ingineri preferă tipul AC cu o cușcă din alamă sau PEEK.

Tabelul de mai jos rezumă principalele variante relevante pentru selecția de mare viteză.

Pentru aplicațiile în care limitarea vitezei este principala constrângere, un rulment 7308 cu un unghi de contact de 25° și o cușcă ușoară poate fi superior celor mai comune tipuri de 40°, chiar dacă capacitatea de încărcare axială este oarecum redusă.

Selectarea pe baza spațiului liber intern și a preîncărcării

Operarea la viteză mare necesită un control atent al jocului intern. La viteze mari, forța centrifugă împinge bilele spre exterior, iar inelul interior se extinde, în timp ce inelul exterior poate rămâne mai rece. Acest lucru poate cauza o reducere a jocului radial intern și poate duce la interferențe sau la preîncărcare excesivă. Prin urmare, un rulment destinat vitezelor mari ar trebui să înceapă cu un joc intern mai mare decât cel normal, de obicei clasa C3 sau chiar C4.

Pentru rulmenții cu bile cu contact unghiular utilizați în perechi sau seturi, preîncărcarea este un factor decisiv. Preîncărcarea ușoară este aproape întotdeauna specificată pentru axele de mare viteză, în timp ce preîncărcarea grea este rezervată pentru aplicații cu viteză mică și rigiditate ridicată. Producătorii oferă clase de preîncărcare (de exemplu, ușoară, medie, grea) care influențează direct viteza de rotație maximă realizabilă.

Când se evaluează un rulment 7308 pentru un ax de 10.000 rpm, preîncărcare ușoară cu joc C3 este un punct de plecare tipic. În schimb, un rulment 7308 BEP comandat cu preîncărcare medie se poate supraîncălzi peste 8.000 rpm dacă nu se aplică măsuri speciale de răcire.

Materialele cuștilor și rolul lor în viteză

Cușca separă și ghidează elementele de rulare. La viteze mari, masa cuștii și frecarea devin dominante. Materialele ușoare reduc sarcina centrifugă pe brațele cuștii. Mai jos este o comparație a materialelor comune ale cuștilor pentru rulmenții cu bile cu contact unghiular.

Pentru majoritatea aplicațiilor de mare viteză sub 120°C, o cușcă din poliamidă oferă cel mai bun raport viteză-cost. Aceasta explică popularitatea rulmentului 7308 BEP în echipamentele rotative de mare viteză de uz general.

Strategie de lubrifiere pentru rulmenți cu bile cu contact unghiular de mare viteză

Ungerea este, fără îndoială, cel mai important factor care influențează durata de viață a rulmentului la viteză mare. Sunt utilizate două metode principale: lubrifierea ulei-aer (ceața de ulei sau jet de ulei) și lubrifierea cu grăsime. Fiecare are limite de viteză diferite.

• Lubrifiere cu grăsime este mai simplu și mai curat, dar vâscozitatea uleiului de bază și tipul de îngroșare limitează viteza. Sunt necesare unsori de mare viteză cu uleiuri sintetice (PAO sau ester) și uleiuri de bază cu vâscozitate scăzută. Pentru un rulment 7308, lubrifierea cu grăsime suportă de obicei viteze de până la 60–70% din limita de lubrifiere cu ulei.
• Lubrifiere ulei-aer oferă cele mai mari viteze. O cantitate precisă de ulei este injectată într-un curent de aer, răcind rulmentul în timpul lubrifierii. Această metodă este obligatorie pentru arborele de viteză ultra mare care depășesc 20.000 rpm în clasa alezajului de 40 mm.

Când selectați un rulment 7308 pentru o aplicare continuă de mare viteză, confirmați parametrul de viteză al lubrifiantului (valoarea n*dm). Valoarea dm (diametrul pasului în mm × viteza de rotație în rpm) pentru un rulment 7308 este de aproximativ 65 mm × rpm. Pentru valorile dm peste 500.000, unsoarea devine marginală și se recomandă ulei-aer.

Clasele de precizie: când sunt necesare?

Aplicațiile de mare viteză necesită o precizie bună de rulare pentru a evita vibrațiile și dezechilibrul. Clasele de precizie urmează standarde precum ISO P6, P5 și P4 (sau ABEC 3, 5, 7). Un rulment standard 7308 este de obicei P0 (normal), potrivit pentru viteze industriale generale până la rpm moderate. Pentru axele de mare viteză, P5 sau chiar P4 este adesea specificat.

Tabelul de mai jos corespunde clasei de precizie cu aplicațiile tipice de mare viteză.

Pentru majoritatea utilizatorilor care iau în considerare un rulment 7308 BEP într-un mediu de mare viteză, P5 este gradul minim de precizie recomandat pentru a evita uzura indusă de vibrații.

Greșeli frecvente de selecție de evitat

Chiar și inginerii cu experiență selectează uneori incorect pentru viteze mari. Cele mai frecvente erori includ:

• Alegerea unui unghi de contact de 40° când ar fi suficient un 25°. În timp ce 40° oferă o rigiditate axială mai mare, generează mai multă căldură. Pentru aplicațiile cu viteză dominată, un rulment cu bile de contact unghiular de 25° este adesea superior.
• Ignorarea limitei de viteză a lubrifiantului. Un rulment de înaltă calitate cu o unsoare necorespunzătoare va eșua rapid. Verificați întotdeauna cota factorului de viteză a unsorii (n*dm).
• Supraîncărcare. Presarcină prea mare crește frecarea și căldura. La viteze mari, preîncărcarea ușoară este aproape întotdeauna corectă.
• Selectarea unui rulment închis (etanșat) pentru viteză mare. Garniturile adaugă frecare și căldură. Pentru turații de peste aproximativ 8.000 rpm pe un rulment 7308, sunt necesare modele deschise cu lubrifiere cu ulei.
• Folosind cuști de oțel fără un flux adecvat de ulei. Cuștile de oțel necesită mai mult lubrifiant pentru a gestiona frecarea de alunecare; Cuștile din poliamidă sau PEEK sunt în mod inerent mai capabile de viteză.

Etape practice pentru specificare

Când specificați un rulment cu bile cu contact unghiular pentru un ansamblu rotativ de mare viteză, urmați această secvență:

Determinați turația necesară în rpm și dimensiunea alezajului. Pentru un rulment 7308, confirmați că diametrul arborelui este de 40 mm.

Calculați valoarea n*dm. Dacă depășește 400.000, planificați lubrifierea cu ulei.

Alegeți unghiul de contact. Utilizați 25° pentru prioritatea vitezei, 40° pentru prioritatea sarcinii axiale.

Selectați materialul cuștii. Poliamidă pentru viteză mare generală, PEEK pentru condiții extreme.

Specificați jocul interior – C3 minim.

Alegeți preîncărcare: ușoară pentru viteză mare, medie pentru viteză moderată cu rigiditate bună.

Decideți asupra clasei de precizie: P5 pentru majoritatea axelor de mare viteză, P4 pentru ultraprecizie.

Confirmați metoda de lubrifiere și tipul de lubrifiant cu datele producătorului.

Pentru un rulment 7308 BEP aplicat într-un ax de uz general de până la 9.000 rpm, lubrifierea cu grăsime cu o unsoare sintetică de mare viteză, preîncărcare ușoară și precizie P5 ar forma o specificație echilibrată.

Întrebări frecvente (FAQ)

Î1: Un rulment standard 7308 poate fi utilizat la viteză mare?
Un rulment standard 7308 cu o cușcă de oțel, joc normal și lubrifiere cu grăsime este limitat la viteze moderate (de obicei sub 5.000 rpm). Pentru utilizare la viteză mare, este necesară o versiune cu cușcă din poliamidă, spațiu liber C3 și lubrifiant adecvat.

Î2: Care este diferența dintre un rulment 7308 și un rulment 7308 BEP?
Rulmentul 7308 se referă de obicei la designul bazei cu cușcă și spațiu liber nespecificat. Rulmentul 7308 BEP indică în mod specific un unghi de contact de 40° cu o cușcă din poliamidă armată cu fibră de sticlă, care oferă o masă centrifugă mai mică și o capacitate de viteză mai mare decât versiunile cu cușcă de oțel.

Î3: Care lubrifiant este cel mai bun pentru rulmenții cu bile cu contact unghiular de mare viteză?
Pentru viteze sub n*dm 500.000, este potrivită o unsoare sintetică cu un ulei de bază cu vâscozitate scăzută (de exemplu, PAO 32 sau 46). Peste acest prag, este necesară lubrifierea ulei-aer cu un ulei foarte ușor (ISO VG 10–22).

Î4: Cum știu dacă am nevoie de precizie P5 pentru rulmentul meu 7308?
Dacă aplicația dumneavoastră rulează peste 8.000 rpm și necesită vibrații reduse (de exemplu, ax CNC, ax de șlefuit), specificați P5. Pentru pompe sau ventilatoare cu viteze similare, P0 sau P6 pot fi acceptabile.

Î5: Pot înlocui un rulment 7308 AC cu un rulment 7308 BEP?
Doar dacă direcția și mărimea sarcinii axiale sunt compatibile. Tipul AC are un unghi de contact de 25°, în timp ce BEP are 40°. Înlocuirea necesită verificarea dacă sistemul poate tolera generarea mai mare de căldură a modelului de 40° și dacă modificarea rigidității axiale este acceptabilă.

Concluzie

Selectarea rulmentului cu bile unghiular potrivit pentru aplicații de mare viteză necesită echilibrarea unghiului de contact, materialul cuștii, jocul intern, preîncărcarea, lubrifierea și gradul de precizie. Familia de rulmenți 7308 oferă o platformă versatilă, rulmentul 7308 BEP oferind o soluție puternică pentru axurile de uz general cu viteză moderată. Pentru o funcționare adevărată la viteză mare, acordați prioritate unui unghi de contact de 25°, cuști ușoare din poliamidă sau PEEK, preîncărcare ușoară și lubrifiere cu ulei atunci când n*dm depășește 500.000. Urmând abordarea structurată prezentată mai sus, inginerii pot obține o durată lungă de viață și o performanță stabilă chiar și la viteze de rotație solicitante.
