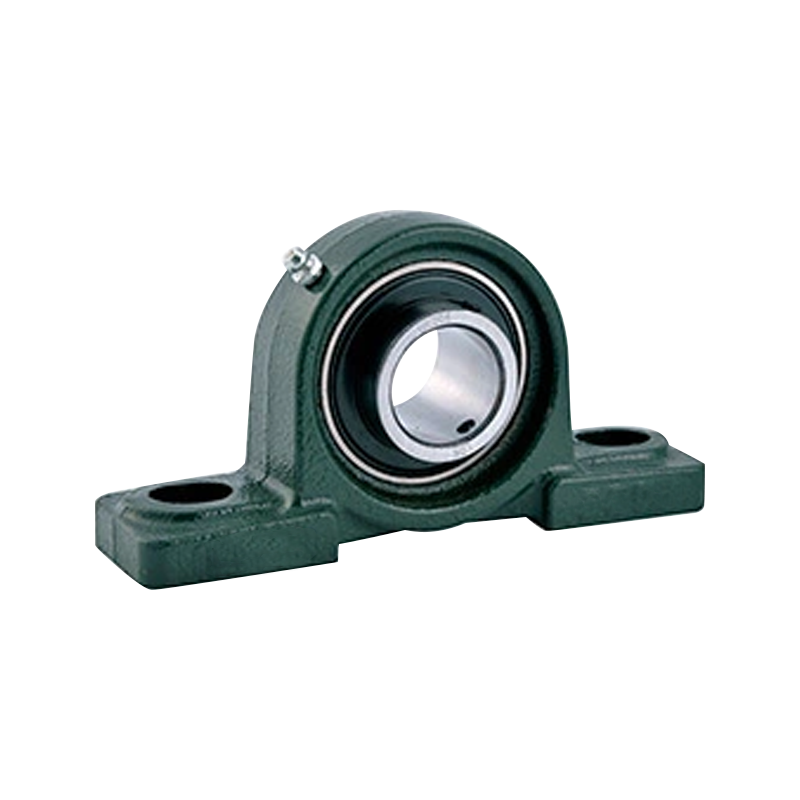

Rulmenți pentru blocuri de pernă

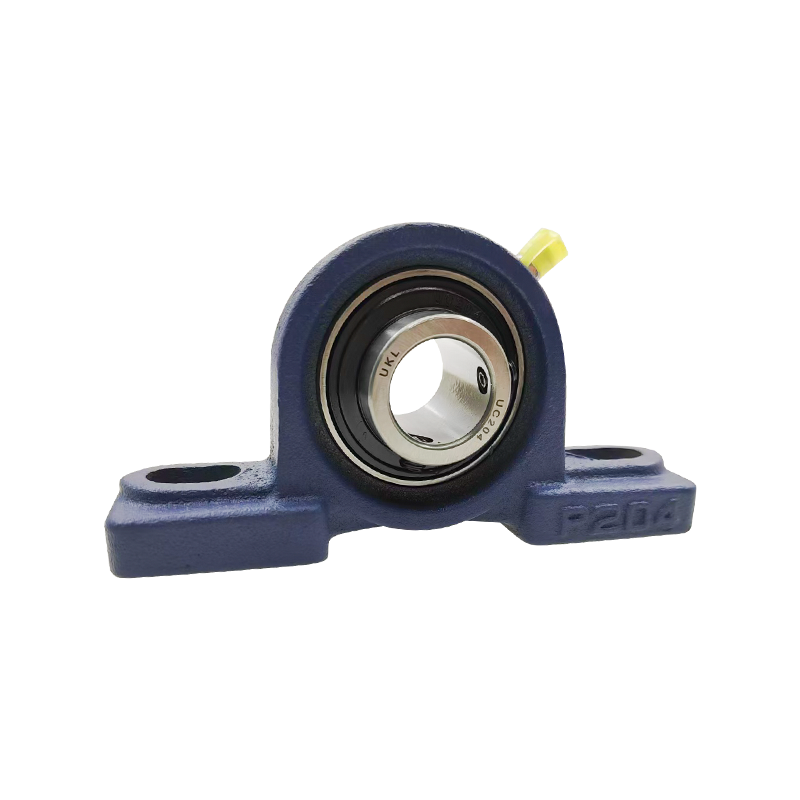

Un rulment al blocului de pernă, cunoscut și sub denumirea de bloc, este o structură de susținere concepută pentru a ajuta la stabilizarea unui arbore rotativ prin utilizarea rulmenților compatibil și a unui joc de componente asociate.

Acest tip de rulment conține un bloc de montare (bloc pernă). Rulmentul este instalat în interiorul blocului de montaj.

Rulmenții blocului de pernă sunt utilizați cel mai frecvent în aplicații cu cuplu redus. Fantele sau orificiile din baza rulmentului sau picioarele rulmentului permis asamblarea si reglarea ușoară.

Contact Us Contactați-ne
PRECEDENT:Niciun produs anterior URMĂTOR:Rulmenți de bloc de pernă de bază filetate
  • Specificații
  • Contactați-ne

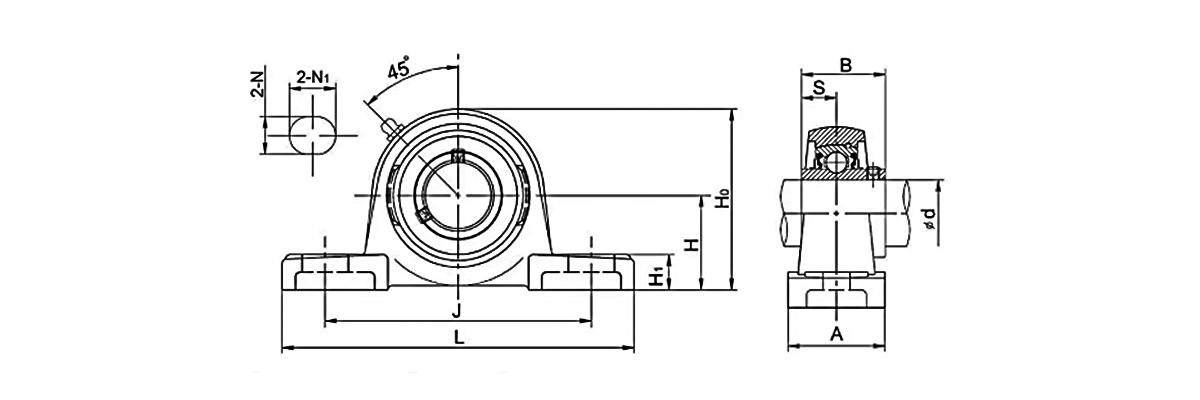

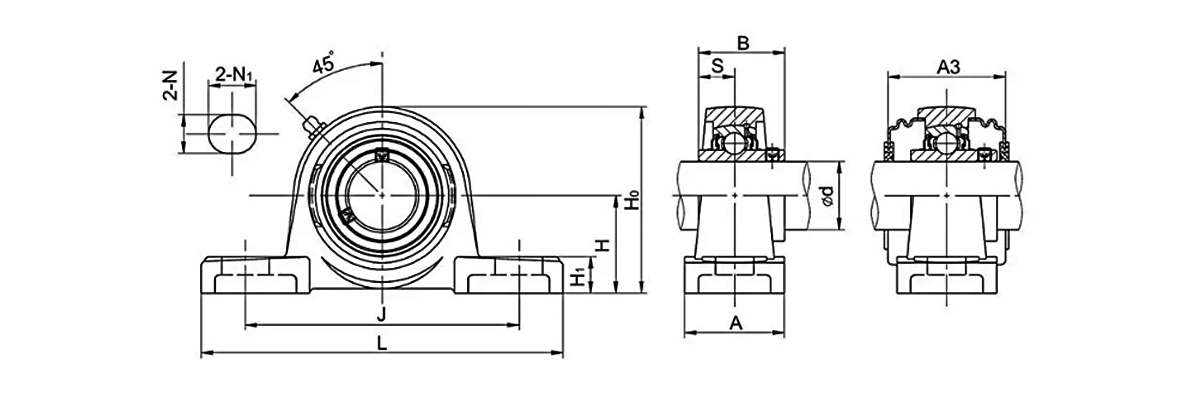

Unitatea nr. Diametru arbore Dimensiuni (mm) Dimensiune șurub
(mm) 		Greutate
(kg)
d H L J A N N1 H1 Ho B S A3
(în) (mm)
UCWP201 12 30.2 125 95 32 13 18 13 57 27.4 11.5 – M10 0.72
UCWP202 15 30.2 125 95 32 13 18 13 57 27.4 11.5 – M10 0.66
UCWP203 17 30.2 125 95 32 13 18 13 57 27.4 11.5 – M10 0.66
UCP201 12 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.76
UCP201-8 1/2 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.76
UCP202 15 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.74
UCP202-9 9/16 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.74
UCP202-10 5/8 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.74
UCP203 17 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.72
UCP203-11 11/16 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.72
UCP204 20 33.3 127 95 38 13 19 14 64 31 12.7 46.4 M10 0.7
UCP204-12 3/4 33.3 127 95 38 13 19 14 64 31 12.7 46.4 M10 0.7
UCP205 25 36.5 140 105 38 13 19 15 71 34.1 14.3 48 M10 0.76
UCP205-14 7/8 36.5 140 105 38 13 19 15 71 34.1 14.3 48 M10 0.76
UCP205-15 15/16 36.5 140 105 38 13 19 15 71 34.1 14.3 48 M10 0.76
UCP205-16 1 36.5 140 105 38 13 19 15 71 34.1 14.3 48 M10 0.76
UCP206 30 42.9 160 121 44 17 21 16 82 38.1 15.9 52 M14 1.25
UCP206-17 1-1/16 42.9 160 121 44 17 21 16 82 38.1 15.9 52 M14 1.25
UCP206-18 1-1/8 42.9 160 121 44 17 21 16 82 38.1 15.9 52 M14 1.25
UCP206-19 1-3/16 42.9 160 121 44 17 21 16 82 38.1 15.9 52 M14 1.25
UCP206-20 1-1/4 42.9 160 121 44 17 21 16 82 38.1 15.9 52 M14 1.25
UCP207 35 47.6 167 126 48 17 21 17 92 42.9 17.5 59 M14 1.55
UCP207-20 1-1/4 47.6 167 126 48 17 21 17 92 42.9 17.5 59 M14 1.55
UCP207-21 1-5/16 47.6 167 126 48 17 21 17 92 42.9 17.5 59 M14 1.55
UCP207-22 1-3/8 47.6 167 126 48 17 21 17 92 42.9 17.5 59 M14 1.55
UCP207-23 1-7/16 47.6 167 126 48 17 21 17 92 42.9 17.5 59 M14 1.55
UCP208 40 49.2 180 137 52 17 21 18 99 49.2 19 68.2 M14 1.9
UCP208-24 1-1/2 49.2 180 137 52 17 21 18 99 49.2 19 68.2 M14 1.9
UCP208-25 1-9/16 49.2 180 137 52 17 21 18 99 49.2 19 68.2 M14 1.9
UCP209 45 54 190 146 54 17 21 20 106 49.2 19 70 M14 2.2
UCP209-26 1-5/8 54 190 146 54 17 21 20 106 49.2 19 70 M14 2.2
UCP209-27 1-11/16 54 190 146 54 17 21 20 106 49.2 19 70 M14 2.2
UCP209-28 1-3/4 54 190 146 54 17 21 20 106 49.2 19 70 M14 2.2
UCP210 50 57.2 206 159 60 20 25 21 114 51.6 19 76 M16 2.75
UCP210-30 1-7/8 57.2 206 159 60 20 25 21 114 51.6 19 76 M16 2.75
UCP210-31 1-15/16 57.2 206 159 60 20 25 21 114 51.6 19 76 M16 2.75
UCP210-32 2 57.2 206 159 60 20 25 21 114 51.6 19 76 M16 2.75
UCP211 55 63.5 217 172 60 20 25 23 125 55.6 22.2 76 M16 3.3
UCP211-32 2 63.5 217 172 60 20 25 23 125 55.6 22.2 76 M16 3.3
UCP211-34 2-1/8 63.5 217 172 60 20 25 23 125 55.6 22.2 76 M16 3.3
UCP211-35 2-3/16 63.5 217 172 60 20 25 23 125 55.6 22.2 76 M16 3.3
UCP212 60 69.9 238 186 70 20 25 24 137 65.1 25.4 89 M16 4.7
UCP212-36 2-1/4 69.9 238 186 70 20 25 24 137 65.1 25.4 89 M16 4.7
UCP212-38 2-3/8 69.9 238 186 70 20 25 24 137 65.1 25.4 89 M16 4.7
UCP212-39 2-7/16 69.9 238 186 70 20 25 24 137 65.1 25.4 89 M16 4.7
UCP213 65 76.2 262 203 70 25 30 26 149 65.1 25.4 89 M20 5.6
UCP213-40 2-1/2 76.2 262 203 70 25 30 26 149 65.1 25.4 89 M20 5.6
UCP214 70 79.4 266 210 72 25 30 27 155 74.6 30.2 98 M20 6.6
UCP214-44 2-3/4 79.4 266 210 72 25 30 27 155 74.6 30.2 98 M20 6.6
UCP215 75 82.6 274 217 74 25 30 28 162 77.8 33.3 97 M20 7.3
UCP215-47 2-15/16 82.6 274 217 74 25 30 28 162 77.8 33.3 97 M20 7.3
UCP215-48 3 82.6 274 217 74 25 30 28 162 77.8 33.3 97 M20 7.3
UCP216 80 88.9 292 232 78 25 30 30 174 82.6 33.3 110 M20 9
UCP217 85 95.2 310 247 83 25 28 32 186 85.7 34.1 114.2 M20 10.8
UCP217-52 3-1/4 95.2 310 247 83 25 28 32 186 85.7 34.1 114.2 M20 10.8
UCP218 90 101.6 326 262 88 27 30 33 198 96 39.7 124 M22 13
UCP218-56 3-1/2 101.6 326 262 88 27 30 33 198 96 39.7 124 M22 13
UCP220 100 115 380 305 95 30 36 40 225 108 42 – M24 16

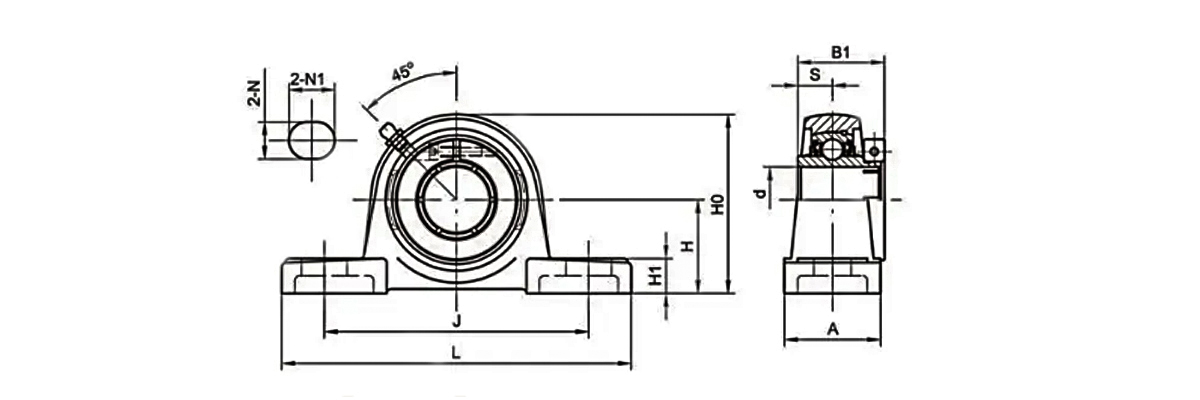

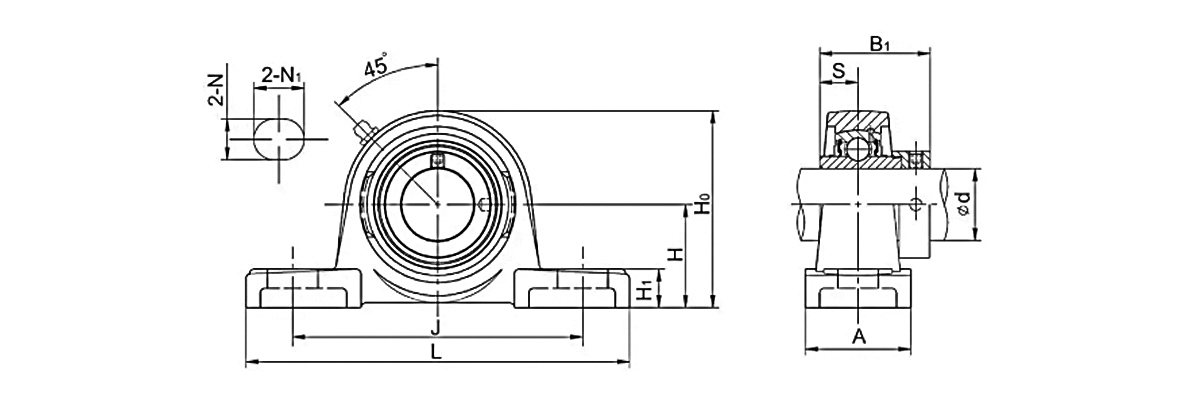

Unitatea nr. Diametru arbore Dimensiuni (mm) Dimensiune șurube
(mm) 		Greutate
(kg)
d H L J A N N1 H1 Ho B1 S
(în) (mm)
NAP201 12 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP201-8 1/2 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP202 15 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP202-9 9/16 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP202-10 5/8 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP203 17 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP203-11 11/16 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP204 20 33.3 127 95 38 13 19 14 64 43.7 17.1 M10 0.72
NAP204-12 3/4 33.3 127 95 38 13 19 14 64 43.7 17.1 M10 0.72
NAP205 25 36.5 140 105 38 13 19 15 71 44.4 17.5 M10 0.8
NAP205-14 7/8 36.5 140 105 38 13 19 15 71 44.4 17.5 M10 0.8
NAP205-15 15/16 36.5 140 105 38 13 19 15 71 44.4 17.5 M10 0.8
NAP205-16 1 36.5 140 105 38 13 19 15 71 44.4 17.5 M10 0.8
NAP206 1-1/16 30 42.9 160 121 44 17 21 6 82 48.4 18.3 M14 1.35
NAP206-18 1-1/8 42.9 160 121 44 17 21 6 82 48.4 18.3 M14 1.35
NAP206-19 1-3/16 42.9 160 121 44 17 21 6 82 48.4 18.3 M14 1.35
NAP206-20 1-1/4 42.9 160 121 44 17 21 6 82 48.4 18.3 M14 1.35
NAP207 35 47.6 167 126 44 17 21 6 82 51.1 18.8 M14 1.7
NAP207-20 1-1/4 47.6 167 126 48 17 21 17 92 51.1 18.8 M14 1.7
NAP207-21 1-5/16 47.6 167 126 48 17 21 17 92 51.1 18.8 M14 1.7
NAP207-22 1-3/8 47.6 167 126 48 17 21 17 92 51.1 18.8 M14 1.7
NAP207-23 1-7/16 47.6 167 126 48 17 21 17 92 51.1 18.8 M14 1.7
NAP208 40 49.2 180 137 52 17 21 18 99 56.3 21.4 M14 2
NAP208-24 1-1/2 49.2 180 137 52 17 21 18 99 56.3 21.4 M14 2
NAP208-25 1-9/16 49.2 180 137 52 17 21 18 99 56.3 21.4 M14 2
NAP209 45 54 190 146 54 17 21 20 106 56.3 21.4 M14 2.42
NAP209-26 1-5/8 54 190 146 54 17 21 20 106 56.3 21.4 M14 2.42
NAP209-27 1-11/16 54 190 146 54 17 21 20 106 56.3 21.4 M14 2.42
NAP209-28 1-3/4 54 190 146 54 17 21 20 106 56.3 21.4 M14 2.42
NAP210 50 57.2 206 159 60 20 25 21 114 62.7 24.6 M16 2.75
NAP210-30 1-7/8 57.2 206 159 60 20 25 21 114 62.7 24.6 M16 2.75
NAP210-31 1-15/16 57.2 206 159 60 20 25 21 114 62.7 24.6 M16 2.75
NAP210-32 2 57.2 206 159 60 20 25 21 114 62.7 24.6 M16 2.75
NAP211 55 63.5 217 172 60 20 25 23 125 71.4 27.8 M16 3.56
NAP211-32 2 63.5 217 172 60 20 25 23 125 71.4 27.8 M16 3.56
NAP211-34 2-1/8 63.5 217 172 60 20 25 23 125 71.4 27.8 M16 3.56
NAP211-35 2-3/16 63.5 217 172 60 20 25 23 125 71.4 27.8 M16 3.56
NAP212 60 69.9 238 186 70 20 25 24 137 77.8 31 M16 5.2
NAP212-36 2-1/4 69.9 238 186 70 20 25 24 137 77.8 31 M16 5.2
NAP212-38 2-3/8 69.9 238 186 70 20 25 24 137 77.8 31 M16 5.2
NAP212-39 2-7/16 69.9 238 186 70 20 25 24 137 77.8 31 M16 5.2
NAP213 65 76.2 262 203 70 25 30 26 149 85.7 34.3 M20 6.3
NAP213-40 2-1/2 76.2 262 203 70 25 30 26 149 85.7 34.3 M20 6.3
NAP214 70 79.4 266 210 72 25 30 27 155 85.7 34.3 M20 7
NAP214-44 2-3/4 79.4 266 210 72 25 30 27 155 85.7 34.3 M20 7
NAP215 75 82.6 274 217 74 25 30 28 162 92.1 37.3 M20 7.8
NAP215-47 2-15/16 82.6 274 217 74 25 30 28 162 92.1 37.3 M20 7.8
NAP215-48 3 82.6 274 217 74 25 30 28 162 92.1 37.3 M20 7.8

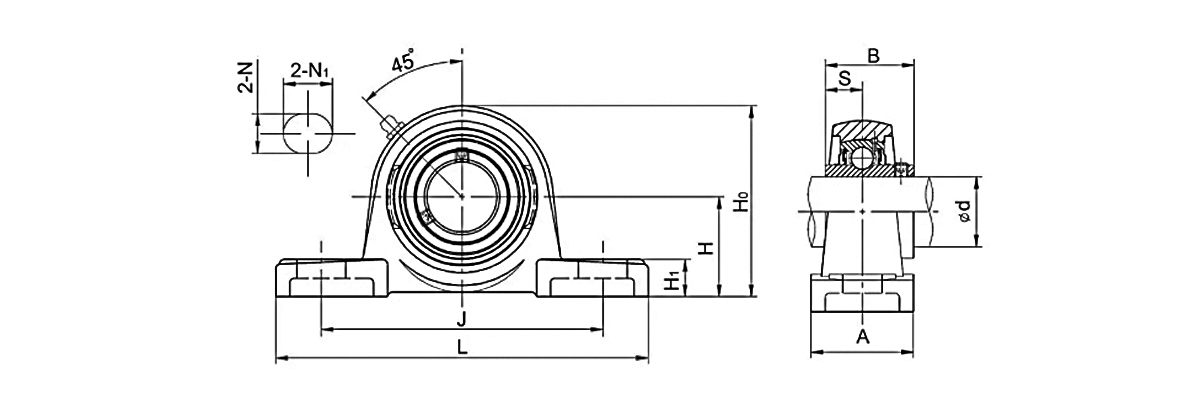

Unitatea nr. Diametru arbore Dimensiuni (mm) Dimensiune șurube
(mm) 		Greutate
(kg)
d H L J A N N1 H1 Ho B1 S
(în) (mm)
UEP204 20 33.3 127 95 38 13 19 14 64 33 12.7 M10 0.68
UEP204-12 3/4 33.3 127 95 38 13 19 14 64 33 12.7 M10 0.68
UEP205 25 36.5 140 105 38 13 19 15 71 35.4 14.3 M10 0.86
UEP205-14 7/8 36.5 140 105 38 13 19 15 71 35.4 14.3 M10 0.86
UEP205-15 15/16 36.5 140 105 38 13 19 15 71 35.4 14.3 M10 0.86
UEP205-16 1 36.5 140 105 38 13 19 15 71 35.4 14.3 M10 0.86
UEP206 30 42.9 160 121 44 17 21 16 82 39.8 15.9 M14 1.2
UEP206-17 1-1/16 42.9 160 121 44 17 21 16 82 39.8 15.9 M14 1.2
UEP206-18 1-1/8 42.9 160 121 44 17 21 16 82 39.8 15.9 M14 1.2
UEP206-19 1-3/16 42.9 160 121 44 17 21 16 82 39.8 15.9 M14 1.2
UEP206-20 1-1/4 42.9 160 121 44 17 21 16 82 39.8 15.9 M14 1.2
UEP207 35 47.6 167 126 48 17 21 17 92 43.9 17.5 M14 1.6
UEP207-20 1-1/4 47.6 167 126 48 17 21 17 92 43.9 17.5 M14 1.6
UEP207-21 1-5/16 47.6 167 126 48 17 21 17 92 43.9 17.5 M14 1.6
UEP207-22 1-3/8 47.6 167 126 48 17 21 17 92 43.9 17.5 M14 1.6
UEP207-23 1-7/16 47.6 167 126 48 17 21 17 92 43.9 17.5 M14 1.6
UEP208 40 49.2 180 137 52 17 21 18 99 50.2 19 M14 2
UEP208-24 1-1/2 49.2 180 137 52 17 21 18 99 50.2 19 M14 2
UEP208-25 1-9/16 49.2 180 137 52 17 21 18 99 50.2 19 M14 2
UEP209 45 54 190 146 54 17 21 20 106 50.2 19 M14 2.32
UEP209-26 1-5/8 54 190 146 54 17 21 20 106 50.2 19 M14 2.32
UEP209-27 1-11/16 54 190 146 54 17 21 20 106 50.2 19 M14 2.32
UEP209-28 1-3/4 54 190 146 54 17 21 20 106 50.2 19 M14 2.32
UEP210 50 57.2 206 159 60 20 25 21 114 52.6 19 M16 2.91
UEP210-30 1-7/8 57.2 206 159 60 20 25 21 114 52.6 19 M16 2.91
UEP210-31 1-15/16 57.2 206 159 60 20 25 21 114 52.6 19 M16 2.91
UEP210-32 2 57.2 206 159 60 20 25 21 114 52.6 19 M16 2.91
UEP211 55 63.5 217 172 60 20 25 23 125 56.6 22.2 M16 3.65
UEP211-32 2 63.5 217 172 60 20 25 23 125 56.6 22.2 M16 3.65
UEP211-34 2-1/8 63.5 217 172 60 20 25 23 125 56.6 22.2 M16 3.65
UEP211-35 2-3/16 63.5 217 172 60 20 25 23 125 56.6 22.2 M16 3.65
UEP212 60 69.9 238 186 70 20 25 24 137 66.6 25.4 M16 4.87
UEP212-36 2-1/4 69.9 238 186 70 20 25 24 137 66.6 25.4 M16 4.87
UEP212-38 2-3/8 69.9 238 186 70 20 25 24 137 66.6 25.4 M16 4.87
UEP212-39 2-7/16 69.9 238 186 70 20 25 24 137 66.6 25.4 M16 4.87

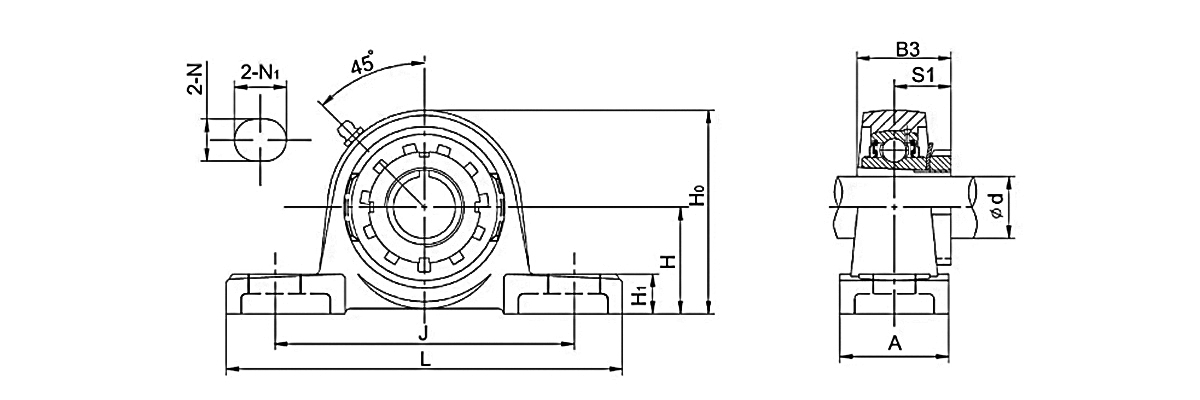

Unitatea nr. Diametru arbore Dimensiuni (mm) Dimensiune șurube
(mm) 		Greutate
(kg)
d H L J A N N1 H1 Ho B3 S1
(în) (mm)
UKP205 H2305 20 36.5 140 105 38 13 19 15 71 35 18.5 M10 0.83
UKP205 HE2305 3/4 36.5 140 105 38 13 19 15 71 35 18.5 M10 0.83
UKP206 H2306 25 42.9 160 121 44 17 21 6 82 38 20.5 M14 1.3
UKP206 HS2306 7/8 42.9 160 121 44 17 21 6 82 38 20.5 M14 1.3
UKP206 HA2306 15/16 42.9 160 121 44 17 21 6 82 38 20.5 M14 1.3
UKP206 HE2306 1 42.9 160 121 44 17 21 6 82 38 20.5 M14 1.3
UKP207 H2307 30 47.6 167 126 48 17 21 17 92 43 22.5 M14 1.5
UKP207 HE2307 1-1/8 47.6 167 126 48 17 21 17 92 43 22.5 M14 1.5
UKP207 HS2307 1-3/16 47.6 167 126 48 17 21 17 92 43 22.5 M14 1.5
UKP208 H2308 35 49.2 180 137 53 17 21 18 99 46 24.5 M14 2
UKP208 HE2308 1-1/4 49.2 180 137 53 17 21 18 99 46 24.5 M14 2
UKP208 HS2308 1-3/8 49.2 180 137 53 17 21 18 99 46 24.5 M14 2
UKP209 H2309 40 54 190 146 54 17 21 20 106 50 26 M14 2.3
UKP209 HA2309 1-7/16 54 190 146 54 17 21 20 106 50 26 M14 2.3
UKP209 HE2309 1-1/2 54 190 146 54 17 21 20 106 50 26 M14 2.3
UKP210 H2310 45 57.2 206 159 60 20 25 21 114 55 27.5 M16 3
UKP210 HS2310 1-5/8 57.2 206 159 60 20 25 21 114 55 27.5 M16 3
UKP210 HA2310 1-11/16 57.2 206 159 60 20 25 21 114 55 27.5 M16 3
UKP210 HE2310 1-3/4 57.2 206 159 60 20 25 21 114 55 27.5 M16 3
UKP211 H2311 50 63.5 217 172 60 20 25 23 125 59 28.5 M16 3.5
UKP211 HS2311 1-7/8 63.5 217 172 60 20 25 23 125 59 28.5 M16 3.5
UKP211 HA2311 1-15/16 63.5 217 172 60 20 25 23 125 59 28.5 M16 3.5
UKP211 HE2311 2 63.5 217 172 60 20 25 23 125 59 28.5 M16 3.5
UKP212 H2312 55 69.9 238 186 70 20 25 25 137 62 31 M16 4.7
UKP212 HS2312 2-1/8 69.9 238 186 70 20 25 25 137 62 31 M16 4.7
UKP213 H2313 60 76.2 262 203 70 25 30 26 149 65 32 M20 5.9
UKP213 HA2313 2-3/16 76.2 262 203 70 25 30 26 149 65 32 M20 5.9
UKP213 HE2313 2-1/4 76.2 262 203 70 25 30 26 149 65 32 M20 5.9
UKP213 HS2313 2-3/8 76.2 262 203 70 25 30 26 149 65 32 M20 5.9
UKP215 H2315 65 82.6 274 217 74 25 30 28 162 73 35.5 M20 7.6
UKP215 HA2315 2-7/16 82.6 274 217 74 25 30 28 162 73 35.5 M20 7.6
UKP215 HE2315 2-1/2 82.6 274 217 74 25 30 28 162 73 35.5 M20 7.6
UKP216 H2316 70 88.9 292 232 78 25 30 30 174 78 39 M20 9.2
UKP216 HA2316 2-11/16 88.9 292 232 78 25 30 30 174 78 39 M20 9.2
UKP216 HE2316 2-3/4 88.9 292 232 78 25 30 30 174 78 39 M20 9.2
UKP217 H2317 75 95.2 310 247 83 25 28 32 186 82 40 M20 10.93
UKP218 H2318 80 101.6 326 262 88 27 30 33 198 86 42 M22 12.65

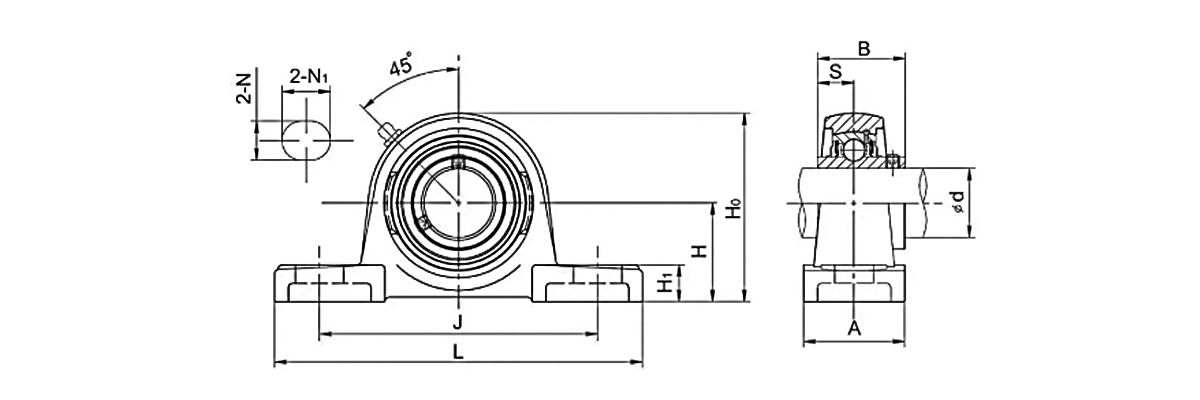

Unitatea nr. Diametru arbore Dimensiuni (mm) Dimensiune șurube Greutate
d H L J A N N1 H1 Ho B S (mm) (kg)
(în) (mm)
UCPX05 25 44.4 159 119 51 17 20 18 85 38.1 15.9 M14 1.5
UCPX05-13 13/16 44.4 159 119 51 17 20 18 85 38.1 15.9 M14 1.5
UCPX05-14 7/8 44.4 159 119 51 17 20 18 85 38.1 15.9 M14 1.5
UCPX05-15 15/16 44.4 159 119 51 17 20 18 85 38.1 15.9 M14 1.5
UCPX05-16 1 44.4 159 119 51 17 20 18 85 38.1 15.9 M14 1.5
UCPX06 30 47.6 175 127 57 17 20 20 93 42.9 17.5 M14 2.1
UCPX06-17 1-1/16 47.6 175 127 57 17 20 20 93 42.9 17.5 M14 2.1
UCPX06-18 1-1/8 47.6 175 127 57 17 20 20 93 42.9 17.5 M14 2.1
UCPX06-19 1-3/16 47.6 175 127 57 17 20 20 93 42.9 17.5 M14 2.1
UCPX06-20 1-1/4 47.6 175 127 57 17 20 20 93 42.9 17.5 M14 2.1
UCPX07 35 54 203 144 57 17 20 21 105 49.2 19 M14 2.7
UCPX07-21 1-5/16 54 203 144 57 17 20 21 105 49.2 19 M14 2.7
UCPX07-22 1-3/8 54 203 144 57 17 20 21 105 49.2 19 M14 2.7
UCPX07-23 1-7/16 54 203 144 57 17 20 21 105 49.2 19 M14 2.7
UCPX08 40 58.7 222 156 67 20 23 26 112 49.2 19 M16 3.3
UCPX08-24 1-1/2 58.7 222 156 67 20 23 26 112 49.2 19 M16 3.3
UCPX08-25 1-9/16 58.7 222 156 67 20 23 26 112 49.2 19 M16 3.3
UCPX09 45 58.7 222 156 67 20 23 26 116 51.6 19 M16 3.3
UCPX09-26 1-5/8 58.7 222 156 67 20 23 26 116 51.6 19 M16 3.3
UCPX09-27 1-11/16 58.7 222 156 67 20 23 26 116 51.6 19 M16 3.3
UCPX09-28 1-3/4 58.7 222 156 67 20 23 26 116 51.6 19 M16 3.3
UCPX09-29 1-13/16 58.7 222 156 67 20 23 26 116 51.6 19 M16 3.3
UCPX10 50 63.5 240 171 73 20 23 27 126 55.6 22.2 M16 4.3
UCPX10-30 1-7/8 63.5 240 171 73 20 23 27 126 55.6 22.2 M16 4.3
UCPX10-31 1-15/16 63.5 240 171 73 20 23 27 126 55.6 22.2 M16 4.3
UCPX10-32 2 63.5 240 171 73 20 23 27 126 55.6 22.2 M16 4.3
UCPX11 55 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX11-33 2-1/16 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX11-34 2-1/8 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX11-35 2-3/16 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX11-36 2-1/4 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX11-37 2-5/16 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX12 60 76.2 286 203 83 25 28 34 151 65.1 25.4 M20 7.3
UCPX12-38 2-3/8 76.2 286 203 83 25 28 34 151 65.1 25.4 M20 7.3
UCPX12-39 2-7/16 76.2 286 203 83 25 28 34 151 65.1 25.4 M20 7.3
UCPX13 65 76.2 286 203 83 25 28 34 154 74.6 30.2 M20 7.6
UCPX13-40 2-1/2 76.2 286 203 83 25 28 34 154 74.6 30.2 M20 7.6
UCPX13-41 2-9/16 76.2 286 203 83 25 28 34 154 74.6 30.2 M20 7.6
UCPX14 70 88.9 330 229 89 27 30 34 170 77.8 33.3 M22 9.9
UCPX14-42 2-5/8 88.9 330 229 89 27 30 34 170 77.8 33.3 M22 9.9
UCPX14-43 2-11/16 88.9 330 229 89 27 30 34 170 77.8 33.3 M22 9.9
UCPX14-44 2-3/4 88.9 330 229 89 27 30 34 170 77.8 33.3 M22 9.9
UCPX15 75 88.9 330 229 89 27 30 35 175 82.6 33.3 M22 11
UCPX15-45 2-13/16 88.9 330 229 89 27 30 35 175 82.6 33.3 M22 11
UCPX15-46 2-7/8 88.9 330 229 89 27 30 35 175 82.6 33.3 M22 11
UCPX15-47 2-15/16 88.9 330 229 89 27 30 35 175 82.6 33.3 M22 11
UCPX15-48 3 88.9 330 229 89 27 30 35 175 82.6 33.3 M22 11
UCPX16 80 101.6 380 283 102 27 30 40 194 85.7 34.1 M22 15
UCPX16-49 3-1/16 101.6 380 283 102 27 30 40 194 85.7 34.1 M22 15
UCPX16-50 3-1/8 101.6 380 283 102 27 30 40 194 85.7 34.1 M22 15
UCPX16-51 3-3/16 101.6 380 283 102 27 30 40 194 85.7 34.1 M22 15
UCPX16-52 3-1/4 101.6 380 283 102 27 30 40 194 85.7 34.1 M22 15
UCPX17 85 101.6 384 283 102 27 30 40 202 96 39.7 M22 16
UCPX17-53 3-5/16 101.6 384 283 102 27 30 40 202 96 39.7 M22 16
UCPX17-55 3-7/16 101.6 384 283 102 27 30 40 202 96 39.7 M22 16
UCPX18 90 101.6 384 283 106 27 30 40 206 104 42.9 M22 19
UCPX20 100 127 432 337 120 33 36 45 244 117.5 49.2 M30 24.9

Unitatea nr Arborele d Dimensiuni (mm) Dimensiunea șurubului (mm) Greutate (kg)
(mm) H L J A N N1 H1 Ho B s
UCP305 25 45 175 132 45 17 20 16 85 38 15 M14 1.4
UCP306 30 50 180 140 50 17 20 18 95 43 17 M14 1.8
UCP307 35 56 210 160 56 17 25 20 106 48 19 M14 2.8
UCP308 40 60 220 170 60 17 25 24 116 52 19 M14 3.08
UCP309 45 67 245 190 67 20 30 25 129 57 22 M16 4.1
UCP310 50 75 275 212 75 20 35 27 143 61 22 M16 6
UCP311 55 80 310 236 80 20 38 30 154 66 25 M16 7.4
UCP312 60 85 330 250 85 25 38 32 165 71 26 M20 9.4
UCP313 65 90 335 260 90 25 38 33 176 75 30 M20 10
UCP314 70 95 360 280 90 27 40 35 187 78 33 M22 12
UCP315 75 100 380 290 100 27 40 35 198 82 32 M22 14
UCP316 80 106 400 300 110 27 40 40 210 86 34 M22 18
UCP317 85 112 420 320 110 33 45 40 220 96 40 M27 20
UCP318 90 118 430 330 110 33 45 45 235 96 40 M27 24
UCP319 95 125 470 360 120 36 50 46 250 103 41 M30 26.5
UCP320 100 140 490 380 120 36 50 50 275 108 42 M30 34.3
UCP321 105 140 490 380 120 36 50 50 280 112 44 M30 36.6
UCP322 110 150 520 400 140 40 55 55 300 117 46 M33 42.5
UCP324 120 160 570 450 140 40 55 65 320 126 51 M33 53.5
UCP326 130 180 600 480 140 40 55 75 355 135 54 M33 72.1
UCP328 140 200 620 500 140 40 55 75 390 145 59 M33 89.1

Produse recomandate

Proiectarea viitorului mișcării
Despre UKL
Fondată în 2020, UKL Bearing Manufacturing Co., Ltd. (Wuxi) este China Rulmenți pentru blocuri de pernă furnizori și OEM/ODM Rulmenți pentru blocuri de pernă companie, o întreprindere industrială și comercială integrată care se concentrează pe fabricația de precizie, combinând cercetare și dezvoltare, producție și vânzări.
Compania este specializată în soluții de rulmenți de înaltă performanță, oferind suport tehnic pentru industrii globale cu cerințe excepțional de ridicate de precizie și fiabilitate.

Cu peste 200 de profesioniști calificați și o bază de producție complet modernizată, instalațiile UKL acoperă întregul proces de fabricație — forjare, recoacere, strunjire, tratament termic, rectificare și asamblare automată.
Valorificând peste 15 ani de experiență în export OEM/ODM, UKL răspunde rapid nevoilor clienților, oferind servicii flexibile și personalizate pentru clienți din Europa, Asia, Africa și Orientul Mijlociu.

Ukl Bearing Manufacturing Co.,Ltd Mai multe despre noi Ukl Bearing Manufacturing Co.,Ltd
  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    ani

    Experiență în industrie

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    Diversitate de modele

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    Număr de angajați

  • Ukl Bearing Manufacturing Co.,Ltd

    0

    $

    Valoare anuală a exporturilor

Ukl Bearing Manufacturing Co.,Ltd
Certificat de onoare
Știri
Rulmenti montati Cunoștințe din industrie

Rulment pentru blocuri de pernă UCP214: Ghidul suprem pentru specificații, instalare și referințe încrucișate

The Hotărârea UCP214 o unitate de rulment montată standardizată care combină o carcasă robustă din fontă cu un rulment cu bile cu inserție radială proiectat cu precizie. Această unitate este proiectată pentru a oferi suport fiabil pentru arbori rotativi într-un spectru larg de mașini industriale, de echipamente agricole la sisteme de manipulare a materialelor și aplicații de transport. Înțelegerea specificațiilor tehnice, a compoziției materialelor și a criteriilor de selecție adecvate este esențială atât pentru profesioniști în inginerie, cât și pentru specialiști în ceea ce privește care caută performanță și longevitate optime.

Arhitectură tehnică și caracteristici de proiectare

Unitatea de rulment al blocului de pernă UCP214 constă din două componente principale: carcasa și inserția rulmentului. Carcasa, fabricată din fontă gri de calitate superioară, oferă o bază de montare rigidă cu două găuri pentru șuruburi pentru fixarea sigură a structurii de susținere. Inserția rulmentului are un inel interior larg, cu umeri extinși pe ambele părți, încorporând șuruburi de fixare pentru blocarea pozitivă a arborelui. Acest design asigură o transmisie fiabilă a cuplului și previne deplasarea axială în timpul funcționării.

Capacitatea de auto-aliniere a rulmentului UCP214 merită o atenție deosebită. Diametrul exterior sferic al inserției rulmentului se potrivește cu o suprafață sferică potrivită din interiorul carcasei, permițând compensarea dezalinierii unghiulare până la câteva grade. This caracteristică se dovedește neprețuită în aplicațiile în care deformarea arborelui sau impreciziile de montare ar putea duce altfel la defectarea prematură a rulmentului.

Specificații materiale și parametri de performanță

Caracteristică Caietul de sarcini Semnificație funcțională
Materialul carcasei Fontă gri (GG) Oferă rigiditate, amortizare a vibrațiilor și rezistență la coroziune potrivită pentru mediile industriale
Material pentru inserția rulmentului Oțel cromat (grad 52100) Oferă duritate ridicată, rezistență la uzură și rezistență la oboseală pentru o durată de viață extinsă
Mecanism de blocare Șuruburi de fixare (2) Asigură fixarea pozitivă a arborelui; găzduiește atât dimensiunile arborelui metrice, cât și în inch
Sistem de etanșare Garnituri dublu contact cu Slinger Protejează împotriva pătrunderii contaminanților în timp ce reține lubrifiant; potrivit pentru medii umede sau praf
Lubrifiere Unsoare (echivalent Nlgi #2) cu fiting Oferă capacitate inițială și de relubrifiere; extinde intervalele de întreținere
Interval de temperatură -20°C până la 120°C Permite funcționarea în diverse condiții de mediu
Termină Pictat Oferă protecție suplimentară împotriva coroziunii pentru carcasă

Cele două variante: UCP214 și UCP214-44

Există două variante principale ale acestui rulment al blocului de pernă, care se disting prin specificația diametrului arborelui:

Hotărârea UCP214 : Dispune de un diametru al alezajului de 70 mm, conceput pentru aplicații cu arbore metric. Această versiune este conformă cu standardele internaționale și este utilizată pe scară largă pe piețele europene, asiatice și globale, unde dimensiunile metrice sunt standard.

Hotărârea UCP214-44 : Prezintă un diametru al alezajului de 69,85 mm, atinge la 2-3/4 inci. This variantă servește sisteme bazate pe inchi, în special răspândite pe piețele nord-americane și echipamentele fabricate la standarde imperiale.

Ambele variante au dimensiuni identice ale carcasei, distanța dintre orificiile șuruburilor, înălțimea centrului și valorile de sarcină. Interschimbabilitatea carcaselor între variante simplifică gestionarea stocurilor pentru departamentele de întreținere și distribuitori. Pentru profesioniști în anumite care caută furnizori de reguli UCP214 sau furnizori de reguli UCP214-44, înțelegerea acestor compatibilități poate reduce costurile de stoc, menținând în același timp flexibilitatea.

Aplicații și cazuri de utilizare în industrie

Rulmentul UCP214 de pergăție în diverse industrii multe aplicații versatili și robuste:

Sistem de transport : Caracteristica de auto-aliniere găzduiește deformarea arborelui obișnuită în cursurile lungi ale transportorului, în timp ce carcasa din fontă rezistă la sarcinile și vibrațiile continue caracteristice manipulării materialelor în vrac.

Utilaje agricole : Praful, resturile și condițiile de funcționare variabile necesită reguli cu etanșare și durabilitate eficientă. Designul UCP214 îndeplinește aceste provocări în echipamente precum mașini de recoltat, presa de balotat și unelte de manipulare a materialelor.

Ventilatoare și suflante industriale : Capacitatea unității de a se adapta dezalinierii și etanșarea sa fiabilă o fac potrivită pentru aplicațiile de tratare a aerului unde accesul la întreținere poate fi limitat.

Echipamente de ambalare : Rulmentul blocului de pernă oferă performanțe consistente în aplicații de mare viteză, cu sarcini intermitente comune în liniile de ambalare.

Utilizare textile : Funcționarea lină și silențioasă a rulmentului UCP214 contribuie la echipamentele de prelucrare a textilelor unde controlul vibrațiilor este esențial.

Rulmentul UCP212-39 aferent, cu un alezaj de 61,913 mm (2-7/16 inchi), aparte o altă variantă populară în cadrul acestei serii, servind aplicații care necesită diametre intermediare ale arborelui. Mulți utilizatori UCP212-39 selectează această unitate pentru compatibilitatea cu modelele specifice de echipamente și disponibilitatea la furnizorii consacrați de reguli.

Criterii de selecție pentru profesioniști în cele mai bune

Atunci când evaluează furnizorii de reguli UCP214, specialiști în cazul ar trebui să ia în considerare câțiva factori critici:

Cerințe de încărcare : Rulmentul UCP214 oferă o sarcină dinamică de aproximativ 62.000 N și o sarcină statică de 44.000 N, făcându-l potrivit pentru aplicații cu sarcini moderate până la grele.

Compatibilitate cu diametrul arborelui : Confirmarea dacă aplicația necesită varianta metrică de 70 mm (UCP214) sau inch 2-3/4" (UCP214-44) este esențială pentru o potrivire și o performanță adecvată.

Condiții de mediu : Temperaturile extreme, expunerea la umiditate și nivelurile de contaminare influențează selecția etanșării și cerințele de lubrifiere. Configurația standard se adaptează la majoritatea mediilor industriale, dar pot fi disponibile opțiuni specializate.

Configurația carcasei : Designul de bază cu două șuruburi al rulmentului blocului de pernă asigurări o instalare simplă, dar verificarea distanței dintre găurile de montare și a dimensiunilor înălțimii centrului asigură compatibilitatea cu echipamentele existente.

UKL Bearing Manufacturing Co., Ltd . (Wuxi) este o întreprindere industrială și comercială integrată care se concentrează pe producția de precizie, combinând cercetarea și dezvoltarea, producția și vânzările. Fiind o fabrică profesională de rulmenți și o companie de producție de rulmenți din China, compania este specializată în soluții de rulment de înaltă performanță, oferind suport tehnic pentru industriile globale cu cerințe excepționale de ridicat pentru precizie și fiabilitate.

Cu peste 200 de profesioniști calificați și o bază de producție completă modernizată, facilități UKL acoperă întregul proces de fabricație - forjare, recoacere, strunjire, tratament termic, șlefuire și asamblare automată. Acest abordare integrează asigurările verticale de control al calității în etapă și permite servicii receptive fiecare dintre acestea.

Tehnologie și inovație la bază: Echipa dedicată de cercetare și dezvoltare continuu rulmenți cu rol încrucișat de înaltă precizie, rulmenți cu bile cu contact unghiular cu dublă direcție și alte produse folosite în mașini CNC, robotică și sisteme de automatizare inteligentă. Prin proiectarea de precizie și controlul producției digitale, UKL se asigură că fiecare produs îndeplinește standardele internaționale de acuratețe și performanță.

Sustenabilitate și responsabilitate: procesele responsabile pentru mediu, inițiativele de reciclare a materialelor și utilizarea optimizată a energiei reduce amprenta asupra mediului. Dincolo de producție, UKL sprijină, de asemenea, inițiativele educaționale și de formare tehnică pentru a stimula viitorul talent ingineresc.

Întrebări frecvente

Care este diferența dintre regulile UCP214 și UCP214-44?

Diferența principală constă în diametrul alezajului: UCP214 are un orificiu de 70 mm pentru arbori metrici, în timp ce UCP214-44 are un orificiu de 69,85 mm (2-3/4 inchi) pentru arbori bazați în inci. Dimensiunile carcasei, distanța dintre orificiile șuruburilor și sarcinile nominale sunt identice pentru ambele variante.

Cum funcționează caracteristica de auto-aliniere a rulmentului blocului de pernă UCP214?

Inserția rulmentului are un diametru exterior sferic care se potrivește într-o suprafață sferică potrivită din interiorul carcasei. Acest lucru permite dezalinierea unghiulară între arbore și carcasă până la câteva grade, compensând deformarea arborelui sau inexactități de montare.

Ce mecanism de blocare folosește rulmentul UCP214?

Rulmentul UCP214 folosește două șuruburi de fixare pe inelul interior pentru a bloca rulmentul pe arbore. Acest lucru asigură o fixare pozitivă a arborelui și facilitează instalarea și îndepărtarea ușoară.

Ce industrii folosesc de obicei rulmentul UCP214?

Rulmenții UCP214 sunt utilizate pe scară și larg în sistemele de transport, mașini agricole, ventilatoare suflante industriale, echipamente de ambalare și mașini textile, printre alte aplicații industriale care necesită un suport fiabil al arborelui.

Care este intervalul de temperatură recomandat pentru rulmentul UCP214?

Rulmentul UCP214 funcționează eficient într-un interval de temperatură de la -20°C la 120°C, făcându-l potrivit pentru diverse medii industriale.
