Rulmenții cu role conice încrucișate reprezintă un progres semnificativ în inginerie mecanică, oferind o precizie fără precedent și capacități de transportare a sarcinii pentru aplicații industriale solicitante. Aceste componente sofisticate combină atât avantajele rulmenților cu role încrucișate, cât și ale modelelor conice, creând o soluție care răspunde cerințelor complexe ale mașinilor moderne.
Apelul fundamental al rulmenți cu role conice constă în capacitatea lor de a suporta sarcini combinate radiale și axiale simultan, menținând în același timp o precizie de rotație excepțională. Atunci când aceste principii sunt integrate cu o configurație încrucișată, rezultatul este un sistem de rulmenți capabil să facă față condițiilor extreme de încărcare, păstrând în același timp toleranțele strânse esențiale pentru aplicațiile rotative de precizie.
Industriile, de la fabricarea semiconductoarelor la asamblarea componentelor aerospațiale, se bazează din ce în ce mai mult pe acești rulmenți pentru a asigura calitatea produselor și fiabilitatea echipamentelor. Specificațiile de precizie ale rulmenților cu role conice încrucișate îi fac indispensabili pentru aplicațiile în care chiar și nealinierea microscopică poate compromite eficiența operațională sau calitatea produsului.
Un rulment cu role conice încrucișate este format din patru elemente principale care lucrează în armonie coordonată: calea de rulare exterioară, calea de rulare interioară, role conice și ansamblul cuștii. Fiecare componentă este proiectată cu o precizie meticuloasă pentru a asigura distribuția optimă a sarcinii și frecare minimă.
Calea de rulare exterioară are o suprafață înclinată precis, care se potrivește cu unghiul conic al rolelor, variind de obicei de la 10 la 25 de grade, în funcție de cerințele aplicației. Această geometrie permite rulmentului să accepte sarcini care se apropie de axa de rotație, ceea ce îl deosebește de modelele tradiționale cu role cilindrice.
Geometria canalului de rulare interioară oglindește configurația exterioară a cursei de rulare, dar este adesea încorporată într-o structură de carcasă unificată. Acest design reduce numărul de componente separate care necesită aliniere, simplificând astfel instalarea și îmbunătățind în același timp fiabilitatea sistemului.
Rolele conice în sine reprezintă o inovație critică în proiectarea rulmenților. Spre deosebire de rolele cilindrice care distribuie sarcina uniform pe lungime, rolele conice concentrează sarcina într-un mod controlat, ceea ce maximizează eficiența tensiunii de contact.
Unghiul de conicitate al rolelor individuale variază de obicei între 10 și 25 de grade, selectat cu atenție în funcție de profilul de încărcare specific așteptat în timpul funcționării. Un unghi conic mai mic oferă o capacitate de încărcare radială mai bună, în timp ce unghiurile mai abrupte îmbunătățesc capacitatea de manipulare a sarcinii axiale.
| Unghiul conic | Capacitate de sarcină radială | Capacitate de sarcină axială | Aplicație tipică |
|---|---|---|---|
| 10 grade | Foarte sus | Moderat | Suport ax vertical |
| 15 grade | Înalt | Înalt | Suport de sarcină echilibrat |
| 20 de grade | Moderat | Foarte sus | Încărcare dominantă de tracțiune |
Într-o configurație conică încrucișată, mai multe inele de rulment sunt aranjate astfel încât axele rolelor conice se intersectează într-un punct comun. Acest aranjament geometric oferă câteva avantaje critice față de modelele tradiționale de rulmenți stivuiți.

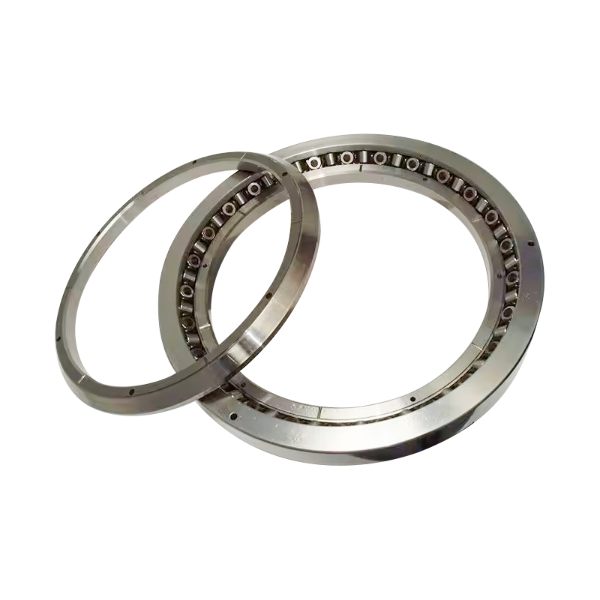

The Rulment XRT060-NT reprezintă un standard adoptat pe scară largă în categoria rulmenților conici încrucișați, oferind o combinație echilibrată între eficiența dimensiunilor și capacitatea de încărcare. Înțelegerea parametrilor săi dimensionali este esențială pentru selecția și integrarea corectă în sistemele de precizie.
Capacitatea de sarcină dinamică de 42.500 Newtoni indică sarcina maximă a rulmentului care permite o durată de funcționare teoretică de 1 milion de rotații. Această măsurătoare se dovedește deosebit de relevantă atunci când se prezică longevitatea rulmentului în condiții tipice de funcționare.
Capacitatea de sarcină statică de 67.000 Newtoni stabilește pragul de sarcină dincolo de care deformarea permanentă a componentelor rulmentului devine probabilă. Acest rating devine critic în timpul secvențelor de pornire, schimbări bruște de sarcină sau evenimente de frânare de urgență în care condițiile dinamice nu sunt prezente.
Rulmentul XRT060-NT este disponibil în mai multe clasificări de precizie, clasele P4 și P2 reprezentând cele mai comune selecții industriale. Precizia P4 oferă performanțe excelente pentru aplicațiile industriale standard, în timp ce gradul P2 oferă precizia îmbunătățită necesară pentru operațiunile de șlefuire, fabricarea dispozitivelor medicale și echipamentele de procesare a semiconductoarelor.
Selectarea cu precizie a gradului influențează în mod direct precizia de rotație și toleranțele admisibile la deformare. Gradul P4 menține în mod obișnuit curățarea radială în intervalul de 0,005 milimetri, în timp ce gradul P2 reduce această toleranță la aproximativ 0,002 milimetri.
În mediile de mașini-unelte controlate numeric de calculator, rulment cu role conice încrucișate sistemele permit etapele de poziționare de precizie pentru a obține repetabilitatea pozițională esențială pentru o producție de înaltă calitate. Aplicațiile de masă CNC supun rulmenții la sarcini complexe multidirecționale, inclusiv distribuția verticală a greutății, forțele orizontale de tăiere și momentele de rotație din dezechilibrul arborelui.
Configurația conică încrucișată se dovedește ideală pentru aceste aplicații deoarece acceptă sarcini radiale și axiale simultane de la o singură unitate compactă. Această capacitate elimină necesitatea unor aranjamente stivuite de rulmenți care ar consuma spațiu vertical suplimentar sau ar compromite rigiditatea structurală.
Aplicațiile de roboți industriali reprezintă unul dintre cele mai solicitante cazuri de utilizare a rulmenților din producția modernă. Rulmenții de rotire a roboților trebuie să susțină greutatea combinată a ansamblurilor de efect de capăt, a schimbătorilor de scule și a pieselor de lucru, menținând în același timp precizia de poziționare unghiulară precisă pe parcursul a milioane de cicluri operaționale.
O aplicație tipică de rotire a unui robot industrial poate supune un rulment la sarcini radiale care depășesc 50.000 de Newtoni combinate cu sarcini axiale care ajung la 30.000 de Newtoni, aplicate simultan în timpul mișcării cu mai multe axe. Modelele conice încrucișate gestionează aceste modele complexe de încărcare mai eficient decât alternativele tradiționale, rezultând o durată de viață extinsă a rulmentului și o repetabilitate pozițională îmbunătățită.
Sistemele de imagistică medicală, cum ar fi scanerele de tomografie computerizată și echipamentele de imagistică prin rezonanță magnetică, utilizează rulmenți de precizie în mecanismele lor de rotație a portalului. Aceste aplicații necesită o netezime excepțională de rotație, variații minime de deformare și performanță fiabilă pe intervale de funcționare extinse fără întreținere.
Caracteristicile de stabilitate ale rulmenților cu role conice încrucișate se dovedesc esențiale pentru calitatea imaginii, deoarece orice deformare a rulmentului se traduce direct în artefacte de imagine care compromit acuratețea diagnosticului. Spitalele și unitățile medicale depind de performanța fiabilă a rulmenților pentru a minimiza timpul de nefuncționare a echipamentelor și pentru a menține programele de service.
Echipamentele de manipulare a plachetelor, mașinile de litografie și instrumentele de metrologie de precizie se bazează pe rulmenți cu role conice încrucișate pentru capacitatea lor excepțională de încărcare moment și precizia de rotație. Aceste aplicații funcționează adesea în camere cu mediu controlat, unde stabilitatea temperaturii este critică și metodele tradiționale de lubrifiere se dovedesc inadecvate.
Specificațiile de grad de precizie ale rulmenților conici încrucișați asigură că echipamentul poate menține precizia de poziționare sub microni pe parcursul unor cicluri de producție extinse, influențând direct randamentul de fabricație și valorile calității produsului.
Distincția dintre modelele de rulmenți conici încrucișați și cu role cilindrice încrucișate influențează semnificativ deciziile de selecție a rulmenților. Ambele configurații oferă avantaje de aranjare încrucișată, dar caracteristicile lor de distribuție a sarcinii diferă substanțial.
| Aspect de performanță | Încrucișat Conic | Cilindrică încrucișată |
|---|---|---|
| Capacitate de sarcină axială | Excelent | Limitat |
| Moment de manipulare a sarcinii | Superior | Bun |
| Capacitate de sarcină radială | Înalt | Foarte sus |
| Interval de temperatură de funcționare | -40 până la 120C | -40 până la 100C |
| Complexitatea ajustării preîncărcării | Moderat | Simplu |
| Cost pe unitate | Moderat | Mai jos |
Modelele de role cilindrice concentrează sarcina pe toată lungimea rolei, creând o linie de contact care distribuie forțele uniform. Această geometrie oferă rigiditate radială maximă pe dimensiunea unității, făcând configurațiile cilindrice ideale pentru aplicațiile dominate de încărcarea pur radială.
Configurațiile rolelor conice stabilesc modele de contact punctual care concentrează sarcina la capetele rolei, apoi distribuie această sarcină prin geometria conică către centrul rulmentului. Acest aranjament sacrifică o anumită capacitate de încărcare radială pentru a obține caracteristici superioare de manipulare a sarcinii axiale și de moment.
Inginerii ar trebui să selecteze configurații conice încrucișate atunci când aplicațiile implică componente axiale semnificative, sarcini în consolă sau modele complexe de încărcare multidirecțională. Modelele cilindrice încrucișate se dovedesc mai economice atunci când sarcina radială domină și componentele axiale rămân minime.
Preîncărcarea reprezintă o forță de compresie atent controlată aplicată componentelor rulmentului înainte de încărcarea operațională. Această tehnică elimină jocul intern și stabilește o distribuție previzibilă a sarcinii care sporește rigiditatea, reduce zgomotul și îmbunătățește netezimea rotației.
În sistemele de rulmenți cu role conice încrucișate, reglarea preîncărcării influențează direct mai mulți parametri critici de performanță, inclusiv rigiditatea radială, deformarea axială, stabilitatea termică și generarea de zgomot. Obținerea preîncărcării optime necesită echilibrarea obiectivelor concurente: preîncărcare suficientă pentru a asigura precizie și rigiditate, dar nu atât de mult încât durata de viață a rulmentului să fie compromisă de solicitarea internă excesivă.
Specificația rulmentului XRT060-NT sugerează intervale de preîncărcare între 500 și 2000 Newtoni, în funcție de cerințele aplicației. Aplicațiile conservatoare care necesită zgomot minim ar putea folosi o preîncărcare de 500 Newtoni, în timp ce aplicațiile de înaltă precizie pentru mașini-unelte pot utiliza forțe de la 1500 până la 2000 Newtoni.
Preîncărcarea excesivă accelerează uzura rulmentului prin oboseala materialului indusă de stres. Experiența în industrie sugerează că valorile de preîncărcare care depășesc 50% din valoarea nominală a sarcinii dinamice ar trebui aplicate numai în aplicațiile în care reducerea zgomotului sau îmbunătățirea rigidității justifică reducerea duratei de viață a rulmentului.
Procesul de selecție a rulmenților începe cu o analiză cuprinzătoare a condițiilor de încărcare a aplicației. Inginerii trebuie să cuantifice forțele radiale, forțele axiale, sarcinile de moment și variațiile dinamice de-a lungul întregului ansamblu operațional.
Analiza încărcăturii ar trebui să abordeze sarcinile de vârf, sarcinile medii și modelele de încărcare ciclică. O aplicație de mașini-unelte poate suferi o încărcare radială continuă de 20.000 de Newtoni, cu forțe de vârf ocazionale atingând 45.000 de Newtoni în timpul secvențelor de decelerare rapidă.
Selectarea gradului de precizie depinde de cerințele de precizie de rotație stabilite de aplicație. Fusoarele de șlefuit, echipamentele de imagistică medicală și instrumentele de fabricare a semiconductoarelor necesită performanță de grad P2, în timp ce mașinile industriale standard funcționează adesea în mod adecvat cu clasificările P4.
Clasele de precizie mai înalte impun prețuri superioare, dar oferă o precizie superioară, care se poate dovedi esențială pentru menținerea calității produsului sau a performanței echipamentului în aplicații sensibile.
Selectarea strategiei de preîncărcare necesită echilibrarea reducerii zgomotului, îmbunătățirea rigidității și considerații privind durata de viață a rulmentului. Aplicațiile care prioritizează funcționarea lină și precizia de poziție folosesc de obicei strategii de preîncărcare a arcului care mențin forța constantă pe toată durata de viață a rulmentului.
Materialele standard pentru rulmenți funcționează adecvat pentru temperaturi industriale tipice, cuprinse între minus 40 și 100 de grade Celsius. Aplicațiile care necesită intervale extinse de temperatură sau medii corozive pot necesita selecții de materiale speciale, inclusiv componente ceramice sau din oțel inoxidabil.
Selecția finală a rulmenților necesită o analiză cost-beneficiu care compară cheltuielile cu rulmenții cu intervalele de service așteptate, cerințele de întreținere și valoarea de reducere a riscurilor. Un rulment care reprezintă 5% din costul total al echipamentului ar putea justifica specificațiile premium dacă elimină timpul de nefuncționare care afectează operațiunile de producție de mare valoare.
Instalarea cu succes a rulmenților începe cu pregătirea meticuloasă a suprafeței. Suprafețele de montare trebuie curățate pentru a îndepărta toți contaminanții, iar componentele rulmenților trebuie inspectate pentru deteriorări sau defecte de transport înainte de instalare.
Odată poziționați rulmenții, aplicarea preîncărcării trebuie să fie efectuată cu atenție folosind echipamente calibrate. Sistemele de preîncărcare ar trebui verificate pentru a furniza forțele specificate prin testarea de măsurare a sarcinii înainte de exploatare.
Reglarea preîncărcării pe bază de lame necesită un calcul atent al grosimii stivei de lame pentru a atinge valorile țintă de preîncărcare. Fiecare dimensiune și configurație a rulmentului are cerințe unice de spațiere care trebuie calculate individual.
Noile instalații de rulmenți beneficiază de o perioadă de lustruire treptată în care sarcinile cresc progresiv înainte de a atinge nivelurile de funcționare maxime. Această abordare permite componentelor rulmenților să se așeze în poziții optime și distribuie uniform orice uzură inițială pe elementele de rulare.
Perioadele de lustruire se extind de obicei între 8 și 24 de ore, în funcție de severitatea aplicării. În timpul lustruirii, operatorii ar trebui să monitorizeze temperatura rulmentului, zgomotul și semnele vibrațiilor pentru a identifica potențiale probleme de instalare înainte de începerea funcționării la sarcină maximă.
Monitorizarea regulată a stării prelungește durata de viață a rulmentului și previne defecțiunile catastrofale. Analiza vibrațiilor, tendințele temperaturii și monitorizarea acustică oferă o avertizare timpurie privind degradarea rulmentului.
Rulmenții conici încrucișați utilizează mai multe seturi de role conice dispuse la unghiuri de încrucișare pentru a crea un ansamblu de rulmenți unificat capabil să accepte sarcini substanțiale din orice direcție radială sau axială. Rulmenții tradiționali cu contact unghiular folosesc de obicei elemente de rulare cu bile și pot accepta sarcini numai în intervale unghiulare limitate. Designurile conice încrucișate distribuie sarcinile mai uniform și oferă o capacitate superioară de încărcare moment cu factori de formă mai compacti.
Preîncărcarea insuficientă permite jocul interior al rulmentului, ceea ce permite elementelor de rulare să-și schimbe poziția în timpul schimbărilor de sarcină, creând modele distincte de clic sau generare de zgomot. Preîncărcarea optimă elimină acest joc, menținând în același timp contactul controlat al elementului de rulare, rezultând o funcționare lină și silențioasă. Cu toate acestea, preîncărcarea excesivă generează căldură indusă de frecare și accelerează uzura rulmentului, provocând în cele din urmă zgomot crescut pe măsură ce se dezvoltă oboseala materialului.
Durata de viață a rulmentului depinde în mod substanțial de sarcinile aplicației, mărimea preîncărcării, temperatura de funcționare și calitatea lubrifierii. În condiții de încărcare moderată cu întreținere adecvată, rulmenții conici încrucișați ating de obicei 50.000 până la 200.000 de ore de funcționare. Aplicațiile cu stres ridicat pot reduce acest interval la 10.000 până la 50.000 de ore, în timp ce aplicațiile gestionate cu atenție cu încărcare ușoară pot prelungi durata de viață peste 300.000 de ore.
Aplicațiile de orientare verticală necesită strategii de preîncărcare modificate, deoarece gravitația aplică în mod continuu sarcina prin componentele rulmentului. Preîncărcarea greutății devine nepractică, iar proiectanții folosesc de obicei sisteme de preîncărcare cu arc care mențin forța constantă, indiferent de efectele gravitaționale. Expansiunea termică trebuie, de asemenea, să fie luată în considerare cu atenție în aplicațiile verticale pentru a preveni supraîncărcarea rulmentului în timpul schimbărilor de temperatură.
Preîncărcarea inadecvată are ca rezultat un joc intern excesiv, ceea ce duce la generarea de zgomot, o curgere crescută și o rigiditate redusă. Preîncărcarea excesivă accelerează oboseala elementului de rulare și poate cauza ruperea canalului de rulare în doar câteva ore de la funcționare. Procedurile de instalare trebuie să urmeze întotdeauna cu exactitate specificațiile producătorului, iar măsurătorile de verificare ar trebui să confirme mărimea preîncărcării înainte de exploatarea echipamentului.
Rulmenții conici încrucișați standard funcționează fiabil de la minus 40 până la 120 de grade Celsius, în funcție de proprietățile lubrifiantului. Aplicațiile la temperaturi extinse necesită materiale și lubrifianți speciali. Rulmenții de înaltă temperatură pot utiliza elemente de rulare ceramice asociate cu lubrifianți sintetici evaluați pentru funcționare între 150 și 200 de grade. Aplicațiile la temperaturi scăzute necesită unsori specializate care să mențină curgerea în condiții de frig extrem.
Monitorizarea stării rulmenților folosește mai multe tehnici complementare, inclusiv analiza vibrațiilor pentru a detecta defectele suprafeței elementului de rulare, monitorizarea temperaturii pentru a identifica creșterile de frecare, detectarea emisiilor acustice pentru a detecta fisurarea incipientă și analiza uleiului în sistemele lubrifiate pentru a identifica generarea de particule de uzură. Stabilirea semnăturilor de bază în timpul funcționării normale permite detectarea modelelor subtile de degradare înainte ca defecțiunea rulmentului să devină iminentă.
Particulele contaminante care intră în ansamblurile de rulmenți acționează ca agenți abrazivi care accelerează uzura suprafeței căii de rulare și reduc dramatic durata de viață a rulmentului. Testele de laborator demonstrează că contaminarea cu particule poate reduce durata de viață a rulmentului cu 50 la sută sau mai mult. Etanșarea corespunzătoare, mediile de instalare curate și întreținerea regulată pentru a preveni pătrunderea prafului, umidității sau a altor contaminanți sunt esențiale pentru păstrarea performanței rulmentului.
Alegerea metodei de lubrifiere depinde de vitezele de funcționare, temperaturi și constrângerile de mediu. Ungerea cu grăsime oferă simplitate și necesită întreținere minimă, potrivită pentru aplicații cu viteză moderată. Ungerea cu ulei permite o disipare superioară a căldurii pentru operațiuni de mare viteză și facilitează controlul contaminării prin sistemele de filtrare. Unele aplicații folosesc lubrifierea ulei-aer care combină eficiența de livrare a uleiului cu un consum minim de fluid.
Odată ce componentele rulmenților se confruntă cu ruperea, fisurarea sau uzura semnificativă, reparația nu se dovedește nici practică, nici economică. Rulmenții elementelor de rulare sunt proiectați ca sisteme etanșate, iar înlocuirea componentelor interne ar fi prohibitiv de costisitoare. Practica standard în industrie implică înlocuirea completă a rulmenților la detectarea defecțiunii. Întreținerea preventivă și monitorizarea stării reprezintă cele mai rentabile abordări pentru gestionarea fiabilității rulmenților și evitarea timpului neașteptat al echipamentului.
