Ghid de selecție a rulmentului de capăt de tijă SIZJ12: de ce excelează în aplicații solicitante

Introducere: coloana vertebrală de inginerie a sistemelor articulate

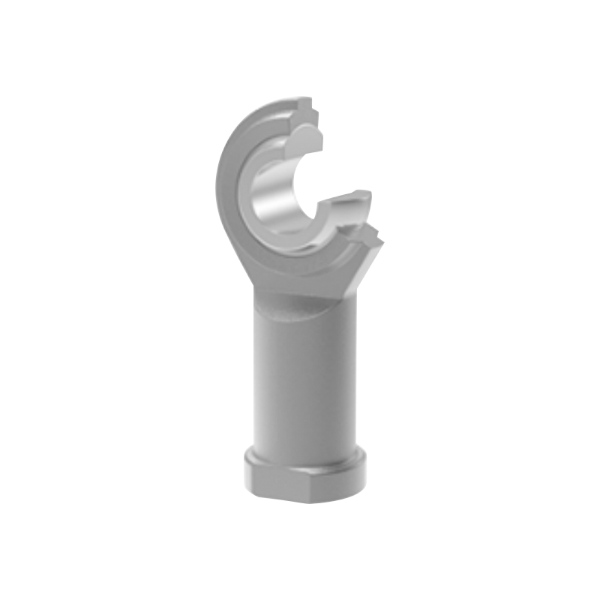

În proiectarea mecanică, puține componente sunt la fel de înșelător de simple, dar extrem de importante precum rulmentul de tijă. The Rulment SIZJ12 reprezintă o evoluție rafinată a conceptului de rulmenți sferici, conceput special pentru a gestiona sarcini statice mari, pentru a se adapta dezalinierii unghiulare și pentru a rezista rigorilor mediilor industriale. Denumirea sa, SIZJ12, codifică un standard dimensional și filet specific care se aliniază cu filete femele 1/2-20 UNF, făcându-l o soluție integrată pentru multe modele de legătură existente, oferind în același timp îmbunătățiri de performanță față de alternativele generice.

Acest ghid trece dincolo de specificațiile catalogului pentru a explora rațiunea inginerească din spatele selecției SIZJ12. Analizăm capacitatea sa de încărcare statică de 28 kN, implicațiile contactului său de alunecare oțel pe oțel și considerentele practice care îl diferențiază de variante precum SILZJ12 filetat stânga. Pentru inginerii proiectanți și specialiștii în întreținere, înțelegerea acestor nuanțe este esențială pentru optimizarea duratei de viață și a fiabilității sistemului în aplicații, de la conexiuni de echipamente de construcții până la brațe de automatizare cu ciclu înalt.

Specificații de bază: Decodificarea dimensiunilor rulmentului SIZJ12 și a sarcinilor nominale

SIZJ12 este un capăt de tijă de dimensiuni metrice cu filet imperial, o alegere de design hibridă care apare frecvent în utilajele de proveniență globală. Tabelul de mai jos rezumă atributele sale fizice și de performanță cheie, care formează baza oricărui proces de selecție de inginerie. Aceste specificații influențează în mod direct adecvarea rulmentului pentru anumite căi de încărcare, constrângeri de anvelopă și intervale de întreținere.

Capacitatea de sarcină statică de 28 kN este deosebit de remarcabilă pentru aplicațiile solicitante. Această cifră nu este doar un maxim teoretic, ci o valoare validată care indică că rulmentul poate suporta o sarcină constantă, nerotativă, fără deformarea permanentă a căii de rulare sau a bilei. La mașinile de construcții, unde legăturile cupei și picioarele stabilizatoare suferă sarcini de vârf în timpul reținerii statice, această marjă devine un diferențietor de fiabilitate. Contactul de alunecare oțel pe oțel, combinat cu un corp acoperit cu fosfat și o bilă cromată, asigură că SIZJ12 rămâne funcțional chiar și în medii cu praf sau ușor corozive, cu condiția ca lubrifierea regulată să fie menținută.

Design axat pe aplicație: de ce excelează SIZJ12

Performanța lui Rulment SIZJ12 în aplicații solicitante, rezultă dintr-o combinație de selecție a materialului, toleranțe geometrice și caracteristicile intrinseci ale lagărelor sferice. Spre deosebire de rulmenții cu elemente de rulare care necesită o aliniere precisă pentru a evita brineling-ul, inelul interior sferic și bila SIZJ12 se potrivesc dezalinierii unghiulare, reducând nevoia de structuri de montare ultra-precise. Această toleranță simplifică asamblarea și reduce costurile de producție, un avantaj semnificativ în echipamentele de producție la scară largă.

În plus, filetul mamă 1/2-20 UNF asigură compatibilitatea cu o gamă largă de capete de tijă standard și legături de reglare. Pasul său fin permite ajustări precise ale lungimii, esențiale pentru automatizarea și mașinile de ambalare, unde precizia pozițională are un impact direct asupra duratei de ciclu și a calității produsului. În rulment pentru industria ambalajelor , acolo unde mișcarea intermitentă de mare viteză și curățenia sunt preocupări, construcția robustă și ușurința de relubrifiere a lui SIZJ12 ajută la menținerea timpului de funcționare și la reducerea întreținerii neprogramate.

• Utilaje de constructii: Brațe pentru excavator, legături pentru buldozer, suporturi pentru brațul macaralei – unde domină sarcinile de șoc și praful.
• Industria ambalajelor: Mașini de formare-umplere-sigilare, montatoare de carton, deviatoare de benzi transportoare – unde viteza și precizia sunt primordiale.
• Echipamente de automatizare: Brațe robotizate, unități de preluare și plasare, conexiuni ale actuatoarelor liniare – unde dezalinierea și încărcarea ciclică sunt inerente.

Analiză comparativă: SIZJ12 vs SILZJ12 Stânga Filet

O dilemă obișnuită de selecție implică alegerea între SIZJ12 și omologul său filetat din stânga, SILZJ12. În timp ce ambii rulmenți împărtășesc specificații identice ale alezajului, diametrului exterior, lățimii și capacității de sarcină, orientarea filetului dictează aplicarea lor în ansamblurile de legături cu împingere și tragere. Tabelul de mai jos evidențiază diferențele critice pentru a ghida selecția.

Atunci când proiectați o legătură cu filete opuse, combinația dintre SIZJ12 și SILZJ12 permite o ajustare fină a lungimii prin simpla rotire a bielei. Acest lucru este util în special în sistemele de tensionare a mașinilor de ambalare și a legăturilor de direcție a echipamentelor agricole. Selecția depinde în cele din urmă de aspectul mecanic și de direcția cuplului aplicat în timpul ajustării; totuși, ambii rulmenți oferă performanțe de sarcină identice, asigurându-se că flexibilitatea de proiectare nu vine cu prețul rezistenței mecanice.

Performanță în condiții extreme: temperatură ridicată și medii dure

Una dintre cele mai frecvente întrebări cu privire la SIZJ12 se referă la adecvarea acestuia pentru lagăr de capăt de tijă pentru aplicații la temperaturi ridicate . În timp ce construcția standard oțel pe oțel oferă un avantaj clar față de rulmenții căptușiți cu polimer la temperaturi ridicate (de obicei până la 150°C continuu, cu vârfuri de până la 200°C pentru perioade scurte), ungerea adecvată este factorul critic. Corpul de bază din oțel carbon și bila din oțel întărit își mențin proprietățile mecanice în acest interval de temperatură, în timp ce căptușelile din PTFE ar începe să se degradeze.

În practică, SIZJ12 a fost instalat în cuptoare industriale, legături de instalații de asfalt și tije de control ale suportului motorului, unde temperaturile ambientale depășesc în mod obișnuit 100°C. Utilizatorii raportează că la unsori la temperatură înaltă (cum ar fi cele pe bază de perfluoropolieter sau hidrocarburi sintetice), rulmentul își menține caracteristicile de uzură și capacitatea de încărcare. Cu toate acestea, relubrefierea obișnuită nu este negociabilă, deoarece expansiunea componentelor din oțel la temperaturi ridicate poate reduce jocul intern, ceea ce poate duce la o frecare crescută dacă lubrifierea este inadecvată.

Cele mai bune practici de instalare și întreținere

Instalarea corectă este fundamentală pentru realizarea întregului potențial de performanță al rulmentului SIZJ12. Următoarea listă de verificare prezintă pașii critici pentru a evita defecțiunile comune, în special în mediile cu vibrații ridicate asociate cu rulment cap de bară de automatizare și aplicații pentru echipamente de construcții.

• Pregătirea firului: Curățați bine filetele de 1/2-20 UNF și aplicați un dispozitiv de blocare a filetului de rezistență medie dacă legătura este supusă vibrațiilor. Asigurați-vă că tija de împerechere are o teșitură pentru a evita filetarea încrucișată.
• Verificare aliniere: Deși SIZJ12 acceptă nealinierea de ±8°, nu depășiți acest unghi în condiții statice sau dinamice pentru a preveni încărcarea pe margine și uzura prematură.
• Lubrifiere: Înainte de instalare, injectați o unsoare EP (presiune extremă) de înaltă calitate prin racordul de ungere. Rotiți mingea pentru a distribui lubrifiantul uniform pe suprafețele de alunecare.
• Aplicarea cuplului: Când strângeți piulița de blocare, nu suprastrângeți. Utilizați o cheie dinamometrică pentru a aplica valoarea recomandată de producător (de obicei 12–15 N·m pentru filete 1/2-20 UNF) pentru a evita dezlipirea filetului sau deformarea carcasei rulmentului.

Intervalele de întreținere trebuie ajustate în funcție de ciclurile de funcționare. Pentru funcționarea continuă în medii cu praf sau umiditate ridicată, se recomandă relubrefierea săptămânală. Monitorizarea mișcării rulmentului pentru rugozitate sau joc crescut poate semnala debutul uzurii, permițând înlocuirea proactivă înainte de apariția unei defecțiuni catastrofale.

Întrebări frecvente (FAQ)

Prezentare vizuală de ansamblu: construcția rulmenților SIZJ12 și traseul de încărcare

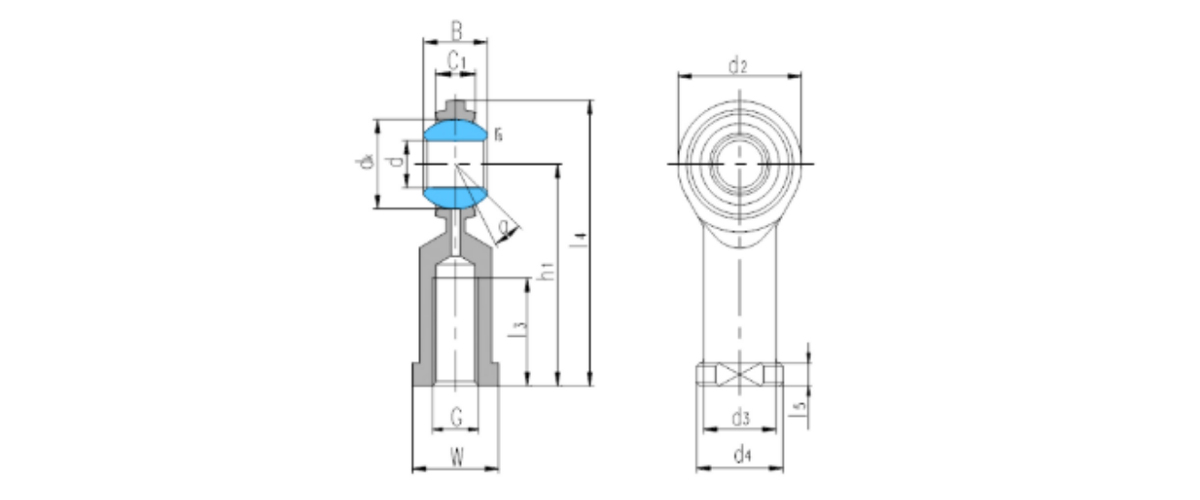

Următoarea ilustrație SVG oferă o reprezentare în secțiune transversală a lagărului de tijă SIZJ12, evidențiind componentele sale primare și calea de transfer a sarcinii prin interfața sferică. Designul subliniază zona de contact robustă oțel pe oțel și configurația filetului mamă care se integrează cu legăturile standard.
