Înțelegerea avantajelor rigidității și capacității de încărcare ale rulmenților cu role încrucișate RB2508
Provocarea ingineriei: Precizie sub constrângere
Sistemele robotice moderne se confruntă cu un paradox ingineresc: proiectanții trebuie să obțină o precizie fără precedent în spații din ce în ce mai compacte, gestionând simultan sarcini complexe, multidirecționale. Roboții industriali care operează în sarcini de producție, asamblare și precizie necesită îmbinări care să mențină repetabilitatea la nivel de microni chiar și în condiții variabile de încărcare. Această provocare a condus inovarea în tehnologia rulmenților, în special către soluții care consolidează mai multe funcții portante în componente unice, eficiente din punct de vedere al spațiului.

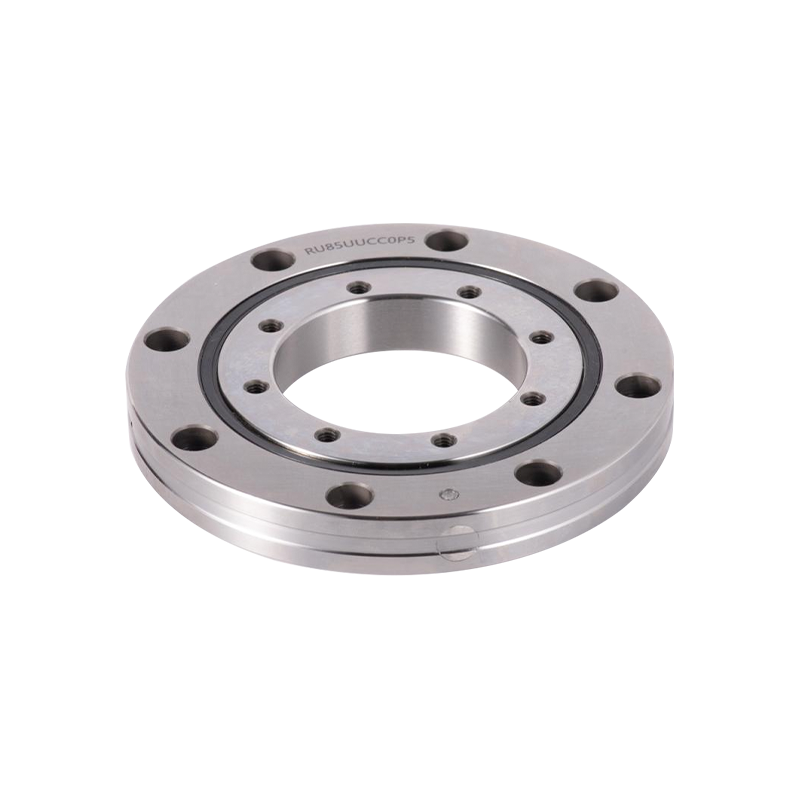

The Rulment RB2508 reprezintă o descoperire în designul rulmenților cu role încrucișate. Cu dimensiuni de alezaj de 25 de milimetri, diametru exterior de 41 de milimetri și lățime de 8 milimetri, această componentă compactă oferă caracteristici de rigiditate și capacitate de încărcare care depășesc soluțiile de rulmenți convenționale mult mai mari. Înțelegerea bazelor tehnice ale acestui avantaj de performanță este esențială pentru inginerii care proiectează sisteme robotice de ultimă generație.
Această examinare cuprinzătoare explorează principiile de inginerie din spatele performanței superioare ale RB2508, capacitățile sale de manipulare a sarcinii pe mai multe axe și integrarea sa practică în aplicațiile robotice avansate. Analizând geometria rolelor încrucișate și mecanismele de preîncărcare, dezvăluim de ce acest rulment a devenit soluția preferată pentru mediile industriale solicitante.
Geometria rulmentului cu role încrucișate: fundamentul rigidității superioare
Înțelegerea configurației rolelor încrucișate
Rulmenții tradiționali cu bile folosesc elemente de rulare sferice dispuse în căi de rulare circulare, creând un contact punctual între fiecare bilă și suprafața acesteia. Această geometrie, deși adecvată pentru aplicații cu încărcare predominant într-o singură direcție, prezintă limitări inerente atunci când este supusă simultan sarcinilor combinate radiale, axiale și de moment. Punctul de contact concentrează stresul pe zone mici, limitând capacitatea de încărcare și contribuind la conformitatea rulmentului sub sarcină.
Rulmenții cu role încrucișate reimaginează în mod fundamental această arhitectură. În loc de elemente sferice în curse circulare, rulmenții cu role încrucișate folosesc elemente de rulare cilindrice poziționate la unghiuri de 90 de grade față de rolele adiacente în același inel de rulment. Acest aranjament perpendicular creează mai multe interfețe de contact linie, unde fiecare rolă contactează calea de rulare de-a lungul unei suprafețe extinse, mai degrabă decât un punct.
Avantaje de contact cu linia: Distribuția tensiunii și capacitatea de încărcare
Geometria liniei de contact oferă mai multe avantaje critice de performanță:
- Distribuția încărcăturii în zonele extinse de contact reduce concentrațiile de vârf ale tensiunii, permițând o capacitate de încărcare mai mare în interiorul plicurilor compacte
- Acceptarea sarcinii multidirecționale permite unui singur rulment să gestioneze sarcini radiale pe două axe perpendiculare, sarcini axiale și sarcini de moment simultan
- Efortul de contact redus prelungește durata de viață a rulmentului la oboseală, deosebit de important pentru aplicațiile robotizate cu ciclu înalt
- Răspunsul îmbunătățit la rigiditate minimizează deformarea sub sarcină, esențial pentru precizia de poziționare
În special pentru RB2508, această configurație de contact de linie înseamnă că un rulment cu role încrucișate cu alezaj de 25 de milimetri poate gestiona în mod fiabil mărimile sarcinii care ar necesita aranjamente convenționale de rulmenți mult mai mari. Un ansamblu obișnuit de roboți industrial care ar putea necesita trei tipuri separate de rulmenți (rulment radial cu bile, rulment axial cu bile și rulment de susținere a momentului de sarcină) poate fi consolidat într-o singură unitate RB2508.
Mecanismul de preîncărcare: eliminarea jocului, maximizarea rigidității
O caracteristică distinctivă a rulmenților cu role încrucișate de precizie este sistemul integrat de preîncărcare. Rulmenții standard funcționează cu un joc măsurabil - un mic spațiu între elementele de rulare și canalele de rulare care permite rulmentului să funcționeze fără a se bloca. Acest joc, de obicei măsurat în zeci de micrometri, creează o conformitate inerentă. Când o articulație a robotului suferă o sarcină, rulmentul se îndoaie ușor pe măsură ce elementele de rulare și canalele de rulare se separă înainte de a se reașeza sub direcția sarcinii.
Mecanismul de preîncărcare RB2508 elimină această sursă de deviere prin forțele de compresie bazate pe arc. Arcurile ondulate sau arcurile disc integrate în inelul exterior al rulmentului aplică o forță de compresie controlată, menținând contactul constant între toate elementele de rulare și canalele de rulare interioare și exterioare, indiferent de direcția sarcinii. Această preîncărcare creează o structură fundamental rigidă în care rigiditatea rulmentului se apropie de cea a unui inel metalic solid, mai degrabă decât a unui ansamblu mecanic.
Forța de preîncărcare în rulmenții RB2508 variază de obicei între 400 și 600 Newtoni, optimizată pentru a oferi rigiditate maximă fără a induce frecare excesivă sau uzură accelerată. Această valoare de preîncărcare reprezintă un echilibru atent proiectat: preîncărcare insuficientă permite un joc nedorit și o rigiditate redusă; preîncărcarea excesivă generează frecare inutilă, căldură și degradare a lubrifiantului.
Analiza capacității de încărcare: înțelegerea performanței RB2508 pe mai multe axe
Evaluări dinamice de încărcare și context de aplicație
Capacitatea de sarcină a rulmentului este definită prin valorile de sarcină dinamice - mărimea sarcinii la care un rulment va efectua un milion de rotații înainte de a iniția ruperea prin oboseală. Specificațiile RB2508 includ mai multe cote de sarcină dinamică care reflectă capacitatea sa multidirecțională:
| Direcția de încărcare | Evaluare dinamică (Newtoni) | Contextul tipic de aplicare |
|---|---|---|
| Sarcina radiala | 3.500 | Perpendicular pe axa rulmentului |
| Sarcina axiala | 1.980 | De-a lungul axei rulmentului |
| Încărcare momentă | 180 Nm | Moment de înclinare sau încovoiere |
Contextul practic al mărimii sarcinii
Pentru a contextualiza aceste evaluări: un braț de robot colaborativ de 5 kilograme care se extinde la 500 de milimetri de la articulația încheieturii sale creează o sarcină de moment de aproximativ 25 Newtoni-metri la lagărul articulației atunci când brațul se extinde orizontal. Capacitatea momentului de 180 Newtoni-metru a RB2508 oferă un factor de siguranță de 7 ori această sarcină - o marjă substanțială pentru forțele dinamice de accelerare, încărcarea la impact și schimbarea sculei. Această capacitate extraordinară de moment deosebește rulmenții cu role încrucișate de toate tipurile de rulmenți convenționali de dimensiune echivalentă.
Valorile de sarcină dinamice presupun funcționarea la 100 RPM. Articulațiile robotului funcționează de obicei la 20-80 RPM în timpul profilurilor normale de mișcare, reducând stresul lagărului în comparație cu baza de evaluare. Această marjă de viteză se traduce printr-o durată de viață extinsă a rulmentului în aplicații practice. Un rulment selectat pentru o sarcină dinamică de 3.500 Newtoni la 100 RPM va face față în mod fiabil la aceeași sarcină la 40 RPM pentru o durată de viață substanțial mai lungă.
Scenarii de încărcare combinată: Avantajul RB2508
Încărcarea articulației robotului constă rar în forță radială pură, forță axială pură sau moment pur. În schimb, îmbinările experimentează încărcare simultană pe mai multe axe. Luați în considerare o articulație a umărului robot care susține un braț orizontal cu un obiect prins decalat față de linia centrală a articulației:
- Sarcina radială din greutatea brațului și sarcina utilă creând forță în jos perpendiculară pe axa brațului
- Sarcina axială de la schimbările de scule și variațiile de poziționare a sarcinii utile verticale
- Sarcina momentului de la distanța de decalaj dintre axa articulației și centrul de greutate al sarcinii utile
Un singur rulment RB2508 găzduiește toate cele trei componente de sarcină în interiorul său de proiectare. Soluțiile convenționale necesită de obicei mai multe seturi de rulmenți dispuse în configurații complexe de carcasă. Arhitectura cu role încrucișate a modelului RB2508 acceptă sarcini combinate prin aranjamentul integral al elementelor încrucișate, eliminând nevoia de mecanisme externe de distribuție a sarcinii.
Rigiditate: Măsurarea și înțelegerea performanței RB2508
Rigiditatea rulmentului: Parametrul de inginerie de precizie
Rigiditatea în aplicațiile rulmentului este cuantificată ca rigiditate - rezistența la deformare sub sarcină aplicată. Rigiditatea este exprimată matematic ca sarcină împărțită la deformare, măsurată în unități de Newtoni pe micrometru. Un rulment cu o rigiditate mai mare rezistă la deformare, menținând poziția mai precis sub sarcină.
Caracteristicile de rigiditate ale modelului RB2508 variază în funcție de direcția sarcinii. Valorile tipice includ:
- Rigiditate radială: aproximativ 50-70 N/micrometru (în funcție de setarea de preîncărcare)
- Rigiditate axială: aproximativ 30-50 N/micrometru
- Rigiditatea momentului: aproximativ 15-20 Nm/miliradian
Aceste valori de rigiditate reprezintă o îmbunătățire de 4-8 ori față de rulmenții cu bile de dimensiuni echivalente și o îmbunătățire de 2-3 ori față de seturile de rulmenți cu role conice mai mari. Acest avantaj de rigiditate se traduce direct în precizie: o articulație robot echipată cu un rulment RB2508 prezintă repetabilitate pozițională în plus sau minus 0,1 milimetri, în comparație cu plus sau minus 0,4 milimetri pentru soluțiile de rulmenți convenționale din clase de dimensiuni similare.
Stabilitatea temperaturii și consistența preîncărcării
Rigiditatea rulmentului depinde de temperatură. Pe măsură ce temperatura rulmentului crește, vâscozitatea lubrifiantului scade și forțele de preîncărcare a arcului se reduc, reducând rigiditatea generală. Mecanismul de preîncărcare bazat pe arc al RB2508 este proiectat pentru a minimiza această degradare. Arcurile ondulate din inelul exterior al rulmentului sunt selectate pentru materiale cu coeficienți de dilatare termică extrem de mici, menținând forța de preîncărcare în plus sau minus 5 procente în intervalul de funcționare al rulmentului de la minus 10 la plus 80 de grade Celsius.
Această stabilitate termică asigură că o articulație a robotului menține o precizie constantă, indiferent dacă funcționează în condiții de pornire răcoroasă dimineața sau după o funcționare prelungită cu ciclu de lucru ridicat, care generează temperaturi ridicate ale rulmenților. Rulmenții convenționali se confruntă cu variații mai mari de rigiditate în intervalele de temperatură, ceea ce duce la o deviere de poziție în timpul sesiunilor de operare prelungite - o limitare critică eliminată de designul de preîncărcare al RB2508.
Excelență în producție: Cum RB2508 atinge performanțe superioare
Fabricare de precizie: de la materiile prime la rulmentul finit
UKL Bearing Manufacturing Co., Ltd. (Wuxi), o întreprindere industrială și comercială integrată specializată în soluții de rulmenți de precizie, demonstrează procesul de producție cuprinzător necesar pentru a produce rulmenți care îndeplinesc specificațiile RB2508. Fiind o fabrică profesională de rulmenți care combină cercetarea, dezvoltarea, producția și vânzările, abordarea UKL exemplifică rigoarea de fabricație cerută de producția modernă de rulmenți cu role încrucișate.
Călătoria de producție RB2508 începe cu selecția materialului. Oțelul pentru rulmenți întărit este specificat atât pentru elementele de rulare, cât și pentru căile de rulare, asigurând o duritate constantă pe toată secțiunea transversală a componentei. Această alegere a materialului previne fisurarea prin oboseală subterană care compromite rulmenții la care duritatea variază între suprafața și regiunile interioare. Tratamentele de suprafață, inclusiv șlefuirea de precizie, ating valori de rugozitate sub 0,2 micrometri, reducând frecarea și prelungind durata de viață a rulmentului.
Procesele de fabricație pentru rulmenți cu role încrucișate necesită o precizie excepțională. Secvența completă de fabricație a rulmenților include:
- Forjare și recoacere a materiei prime pentru a stabili structura materialului și pentru a reduce tensiunile interne
- Operațiuni de strunjire care stabilesc diametrele exterioare și ale alezajului inițiale cu toleranțe de plus sau minus 0,5 milimetri
- Cicluri de tratament termic care aduc materialele la duritatea specificată (de obicei 60-65 HRC pentru componentele RB2508)
- Operații de șlefuire de precizie care realizează dimensiunile finale cu toleranțe de plus sau minus 0,01 milimetri și finisaje de suprafață sub 0,15 micrometri
- Amplasarea rolelor încrucișate și integrarea arcului de preîncărcare necesită montaj specializat și verificarea calității
- Asamblare automată a componentelor rulmenților cu măsurare de precizie în fiecare etapă
Asigurarea calității: verificarea specificațiilor de performanță
Instalațiile de producție a rulmenților care utilizează sisteme moderne de calitate verifică performanța RB2508 prin mai multe protocoale de inspecție și testare. Fiecare rulment este supus:
- Inspecție dimensională folosind echipamente de măsurare de precizie pentru a verifica alezajul, diametrul exterior și lățimea în limitele toleranțelor specificate
- Măsurarea rotunjirii și a deformarii care asigură inelele rulmentului sunt perfect concentrice, critice pentru aplicațiile de precizie
- Măsurarea forței de preîncărcare care confirmă că mecanismele cu arc asigură forțele de compresie specificate
- Testare de zgomot și vibrații sub sarcină pentru a detecta defecte de fabricație care ar putea compromite performanța
- Teste de ciclism termic care simulează variațiile de temperatură întâlnite în aplicații de teren
Baza de producție complet modernizată a UKL, formată din peste 200 de profesioniști calificați, cuprinde întregul proces de producție sub controlul unei singure instalații. Această integrare verticală asigură consistență, trasabilitate și răspuns rapid la cerințele specificațiilor. Fiecare rulment livrat are documentație care verifică conformitatea cu specificațiile dimensionale, de preîncărcare și de performanță.
Seria RB vs. Seria RU: Înțelegerea diferențierii de proiectare
RB2508: Arhitectura de preîncărcare a inelului exterior
RB2508 aparține familiei seriei RB, caracterizată prin mecanisme de preîncărcare integrate în inelul exterior al rulmentului. Arcurile ondulate sau arcurile disc comprimate între inelul exterior și carcasa rulmentului aplică o forță de compresie care menține contactul între rolele încrucișate și canalele de rulare ale inelului exterior. Această arhitectură oferă câteva avantaje distincte pentru aplicațiile cu articulații robot:
- Preîncărcarea inelului exterior oferă caracteristici excelente de rigiditate radială esențiale pentru susținerea greutății brațului și a sarcinilor utile
- Integrarea arcului de preîncărcare în inelul exterior simplifică cerințele de proiectare a carcasei în comparație cu schemele de preîncărcare a inelului interior
- Caracteristicile previzibile de preîncărcare rămân stabile pe parcursul ciclurilor termice datorită selecției atentă a materialului arcului
- Accesibilitate pentru ajustările toleranței carcasei în timpul integrării în ansamblurile de articulații robot
Seria RU: Arhitectură de preîncărcare a inelului interior
Seria RU folosește mecanisme de preîncărcare integrate în inelul interior al rulmentului. Arcurile de preîncărcare comprimate între inelul interior și carcasa rulmentului aplică forță de compresie elementelor inelului interior. Această abordare alternativă oferă:
- Compactitate maximă a diametrului exterior, avantajoasă pentru aplicațiile în care spațiul inelului exterior este foarte restrâns
- Configurația de montare cu inel interior care permite aranjamente unice de carcasă în aplicații specializate
- Caracteristici alternative de distribuție a sarcinii potrivite aplicațiilor specifice moment-sarcină-dominante
Ghid de selecție: RB2508 pentru aplicații pentru articulații robot
Pentru articulațiile standard de roboți industriali, ansamblurile de robot colaborativ și aplicațiile de poziționare de precizie, seria RB (inclusiv RB2508) depășește de obicei alternativele din seria RU. Arhitectura de preîncărcare a inelului exterior a rulmenților RB oferă o rigiditate radială superioară - cerința critică pentru susținerea structurilor brațelor și a sarcinilor utile. Seria RU își găsește o aplicație preferată în designul cu inele de rotire și configurațiile specializate ale plăcilor turnante în care se aplică cerințe diferite de distribuție a sarcinii.
The Rulment cu role încrucișate RB2508 reprezintă configurația optimă pentru articulațiile robotului care necesită capacitate de încărcare radială, capacitate de încărcare axială, capacitate de încărcare moment și repetabilitate pozițională excepțională într-un ansamblu compact de 25x41x8 milimetri.
Design de integrare: optimizarea performanței articulației robotului cu RB2508
Cerințe de toleranță a carcasei și potrivire de precizie
Performanța rulmenților depinde în mod fundamental de calitatea designului carcasei. Rigiditatea superioară și capacitatea de încărcare a modelului RB2508 sunt realizate pe deplin numai atunci când sunt integrate în carcase care îndeplinesc specificații stricte de toleranță:
| Caracteristica carcasei | Grad de toleranță | Valoare tipică | Impactul asupra performanței |
|---|---|---|---|
| Alezajul inelului exterior | H7 | 41 0,025 mm | Potrivirea strânsă previne mișcarea radială |
| Alezajul inelului interior | P5 | 25 -0,05 mm | Menține concentricitatea și curajul |
| Runout al forajului exterior | TIR 0,05 mm | Runout total indicat | Asigură concentricitatea inelului rulmentului |
| Runout interior al forajului | TIR 0,03 mm | Runout total indicat | Previne dezechilibrul elementului de rulare |
Strategia de lubrifiere: menținerea performanței în toate condițiile de funcționare
Designul de preîncărcare al RB2508 creează o frecare relativ scăzută în comparație cu rulmenții convenționali, dar necesită un management precis al lubrifierii. Aplicațiile de îmbinare a robotului folosesc de obicei una dintre cele două abordări de lubrifiere:
Sisteme de lubrifiere ulei-aer: Aerul comprimat transportă picături precise de ulei în rulment la intervale controlate. Această abordare minimizează rezistența rulmentului, menține temperatura constantă și prelungește durata de viață a rulmentului. Sistemele ulei-aer se potrivesc aplicațiilor cu funcționare continuă sau de mare viteză în care managementul termic este critic. Complexitatea instalării crește în comparație cu lubrifierea cu grăsime, dar avantajele de performanță justifică efortul de inginerie suplimentar pentru aplicații solicitante.
Lubrifiere pe bază de grăsime: Modelele de rulmenți etanșați utilizează formulări de grăsime sintetică care asigură o lubrifiere pe termen lung cu întreținere minimă. Lubrifierea cu grăsime simplifică instalarea și este adecvată pentru aplicațiile cu articulații robotizate sigilate care funcționează la viteze moderate (sub 300 RPM). Compensațiile includ frecare puțin mai mare și generarea corespunzătoare de căldură în comparație cu sistemele de ulei.
Managementul termic și controlul temperaturii
Rulmenții preîncărcați generează mai multă căldură decât modelele bazate pe joc, în special la viteze mai mari. Designul eficient al articulației robotului încorporează strategii de management termic:
- Materialele carcasei din aluminiu cu conductivitate termică ridicată disipează căldura generată de rulmenți departe de ansamblul articulației
- Canalele de circulație direcționează uleiul de răcire prin zona de rulment în aplicații de înaltă performanță
- Monitorizarea temperaturii prin senzori integrați alertează sistemele de control asupra condițiilor termice anormale înainte de degradarea performanței
- Protocoalele de reglare a vitezei de funcționare reduc viteza dacă temperatura rulmentului depășește pragurile proiectate
RB2508 menține specificațiile complete de performanță până la plus 80 de grade Celsius, cu o degradare controlată a performanței între 80 și 100 de grade Celsius. Majoritatea aplicațiilor de robot mențin temperaturile rulmentului în intervalul 40-65 de grade Celsius printr-un design termic adecvat.
Analiză comparativă: RB2508 vs. soluții alternative de rulmenți
Pentru a ilustra avantajele tehnice ale modelului RB2508, compararea performanței sale în parametrii cheie cu alternativele de rulmenți convenționale dezvăluie cazul de inginerie pentru selecția rolelor încrucișate:
| Parametru de performanță | RB2508 | Minge cu două rânduri | Set role conice |
|---|---|---|---|
| Rigiditate radială | 60 N/micron | 12 N/micron | 25 N/micron |
| Rigiditate axială | 40 N/micron | 5 N/micron | 8 N/micron |
| Capacitate de moment | 180 Nm | 20 Nm | 60 Nm |
| Număr de componente | 1 | 2-3 | 3-6 |
| Diametrul exterior | 41 mm | 47 mm | 62 mm |
| Repetabilitate pozițională | 0,1 mm | 0,5 mm | 0,3 mm |
| Complexitatea instalării | Scăzut | Moderat | Înalt |
Această comparație demonstrează un principiu fundamental: RB2508 consolidează performanța mai multor soluții convenționale de rulmenți într-o singură componentă mai simplă. O aplicație de îmbinare a robotului care necesită suport radial, acomodare axială și rezistență la sarcină de moment ar folosi în mod tradițional trei sau mai multe tipuri de rulmenți. Soluția RB2508 cu o singură unitate reduce complexitatea ansamblului, costurile și punctele potențiale de defecțiune, oferind în același timp performanțe superioare în toate direcțiile de încărcare.

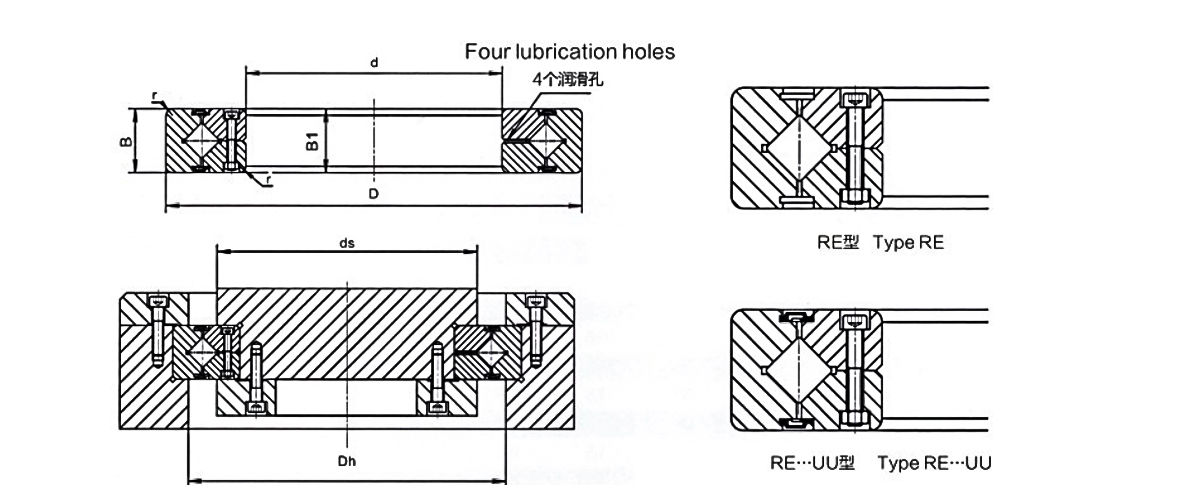

Arhitectură tehnică: RB2508 Design Visualization
Aplicații practice: Unde RB2508 excelează
Proiectare colaborativă a articulațiilor robotului
Roboții colaborativi care operează alături de lucrători umani necesită precizie și fiabilitate excepționale. Profilul compact al modelului RB2508 și capacitatea mare de momente permit un design sigur și precis al îmbinărilor. Un ansamblu de umăr de robot colaborativ obișnuit integrează un rulment RB2508 pentru a susține structura superioară a brațului în timp ce permite schimbările de scule și variațiile dinamice ale sarcinii. Designul cu joc redus al rulmentului asigură repetabilitate pentru sarcinile de poziționare a gripei, în timp ce mecanismul său de preîncărcare garantează o funcționare stabilă la variațiile termice în timpul schimburilor de lucru extinse.
Integrarea ansamblului pentru încheietura mâinii robotului industrial
Încheieturile robotului modern folosesc mai multe axe de rotație (ruliu, pas, rotire) în ansambluri ultracompacte. Fiecare axă a încheieturii mâinii beneficiază de suport pentru rulmenți cu role încrucișate. Cântarul RB2508 este ideal pentru axele de rostogolire și înclinare în multe configurații de roboți industriali. Capacitatea rulmentului de a accepta sarcini de moment fără componente suplimentare de sprijin permite proiectarea carcasei încheieturii mâinii care mențin precizia punctului central al sculei cu 0,1 milimetri - esențială pentru aplicațiile de sudură, asamblare și prelucrare de precizie.
Robotică chirurgicală și medicală
Sistemele robotizate chirurgicale necesită precizie și fiabilitate excepționale. Rulmenții de îmbinare trebuie să mențină precizia de poziție în termen de 0,05 milimetri în timp ce suportă cicluri continue de sterilizare și profiluri de mișcare cu accelerație mare. Rigiditatea și stabilitatea termică ale modelului RB2508 se dovedesc ideale pentru aceste cerințe exigente. Jocul redus al rulmentului elimină traumatismele tisulare cauzate de deformarea articulației, în timp ce performanța sa constantă pe parcursul ciclurilor termice asigură fiabilitatea prin proceduri de sterilizare repetate.
Automatizarea ambalajului și manipularii materialelor
Roboții de mare viteză de preluare și plasare care funcționează la 100 de cicluri pe minut supune rulmenților articulațiilor la solicitări dinamice severe. Mecanismul de preîncărcare și geometria liniei de contact ale RB2508 distribuie sarcinile de impact mai eficient decât rulmenții cu bile, prelungind durata de viață a rulmentului. Capacitatea momentului rulmentului gestionează sarcinile utile compensate caracteristice instalațiilor de prindere cu vid, în timp ce rigiditatea acestuia asigură o precizie constantă de plasare pe parcursul schimbului de producție.
Întreținere și durată de viață: optimizarea fiabilității RB2508
Cele mai bune practici de instalare
Instalarea corectă are un impact direct asupra performanței rulmentului și durata de viață. Protocoalele critice de instalare includ:
- Verificați ca diametrul alezajului carcasei și finisajul suprafeței respectă toleranțele specificate înainte de instalarea rulmentului
- Utilizați extractoare de rulmenți de precizie proiectate pentru rulmenți cu role încrucișate pentru a evita deteriorarea inelului intern în timpul demontării sau instalării
- Aplicați ulei ușor de mașină pe suprafața găurii rulmentului pentru a ușura asamblarea și a preveni uzura
- Instalați componentele rulmenților în ordine, menținând alinierea pe tot parcursul procesului de asamblare
- Verificați forța de preîncărcare după instalare pentru a confirma sarcina de compresiune adecvată a mecanismelor cu arc
Perioada de rodaj și stabilizare termică
Noile instalații de roboți beneficiază de proceduri controlate de rulare. În primele 8-10 ore de funcționare, rularea roboților la o sarcină nominală de 50% permite componentelor rulmenților să se așeze corect și să se stabilizeze gradienții termici. Creșterea temperaturii în această perioadă are loc de obicei în primele 3-4 ore. Creșterea treptată a sarcinii și a vitezei în primele 40 de ore de funcționare prelungește durata de viață a rulmentului și asigură performanțe optime.
Strategii de monitorizare a stării
Platformele moderne de robot încorporează din ce în ce mai mult sisteme de monitorizare a stării rulmenților folosind senzori de temperatură și vibrații. Acestea permit întreținerea predictivă care prelungește durata de viață și previne defecțiunile neașteptate:
- Monitorizarea temperaturii lagărului detectează devreme degradarea lubrifierii sau pierderea de preîncărcare
- Analiza frecvenței vibrațiilor identifică uzura elementului de rulare înainte de defecțiune catastrofală
- Tendința de repetabilitate pozițională dezvăluie o creștere a conformității rulmenților în timp
- Analiza uleiului sau a grăsimilor monitorizează nivelurile de oxidare și contaminare
Așteptările de viață în serviciu
Rulmenții RB2508 bine întreținuți oferă de obicei 10.000-15.000 de ore de funcționare înainte de a necesita înlocuire. Acest lucru reprezintă un avantaj substanțial al duratei de viață față de soluțiile convenționale de rulmenți atunci când se ține seama de capacitatea superioară de a transporta sarcina a rulmentului. În aplicațiile ușoare, durata de viață se poate extinde până la 20.000 de ore. Înlocuirea preventivă a rulmenților înainte de defecțiunea catastrofală previne deteriorarea secundară a suprafețelor carcasei, reducând costurile totale de reparație și timpul de nefuncționare a sistemului.
Întrebări frecvente
Î1: Ce face rulmenții cu role încrucișate superiori rulmenților cu bile pentru aplicațiile cu articulații robotizate?
Rulmenții cu role încrucișate folosesc linia de contact între elementele de rulare și canalele de rulare, în comparație cu contactul punctual la rulmenții cu bile. Această geometrie distribuie încărcăturile pe suprafețe mai mari, permițând o rigiditate și o capacitate de încărcare mai mari în plicuri de dimensiuni echivalente. În plus, rulmenții cu role încrucișate acceptă simultan sarcini radiale, axiale și de moment, eliminând nevoia de mai multe tipuri de rulmenți în ansamblurile cu o singură îmbinare.
Î2: Cum îmbunătățește preîncărcarea performanța rulmentului în aplicațiile de robot de precizie?
Preîncărcarea elimină jocul intern prin menținerea contactului constant între elementele de rulare și canalele de rulare. Acest design îndepărtează jocul și crește dramatic rigiditatea rulmentului, permițând repetabilitatea de precizie cerută de roboții moderni. Preîncărcarea stabilizează, de asemenea, funcționarea rulmentului în timpul variațiilor de temperatură prin utilizarea mecanismelor cu arc care mențin forța de compresie constantă în ciuda dilatației și contracției termice.
Î3: Care este durata de viață tipică a unui rulment RB2508 în funcționarea continuă a robotului?
Rulmenții RB2508 bine întreținuți livrează de obicei 10.000-15.000 de ore de funcționare înainte de a necesita înlocuire. Durata de viață variază în funcție de condițiile reale de încărcare, viteza de funcționare, managementul temperaturii și rigurozitatea întreținerii lubrifierii. Aplicațiile cu sarcini ușoare pot atinge 20.000 de ore, în timp ce aplicațiile cu sarcini extreme pot necesita înlocuire după 8.000 de ore.
Î4: Rulmenții RB2508 pot fi adaptați ulterior în modelele de roboți existente folosind rulmenți convenționali?
În multe cazuri, da. Profilul compact de 25x41x8 milimetri al modelului RB2508 permite adesea înlocuirea directă dacă toleranțele carcasei pot fi ajustate la specificațiile H7 pentru alezajul inelului exterior. Cu toate acestea, rigiditatea lagărului crescută dramatic poate necesita reglarea servocontrolerului pentru a preveni instabilitatea controlului. Evaluarea compatibilității care implică analiză dimensională detaliată și simulare dinamică este recomandată înainte de implementare.
Î5: Ce abordare de lubrifiere este cea mai bună pentru rulmenții RB2508 în aplicații de roboți de mare capacitate?
Sistemele de lubrifiere ulei-aer sunt preferate pentru aplicațiile cu funcționare continuă, furnizând picături precise de ulei la intervale controlate. Această abordare minimizează rezistența, menține temperatura optimă a rulmentului și prelungește durata de viață în comparație cu lubrifierea cu grăsime. Sistemele pe bază de grăsime se potrivesc aplicațiilor sigilate cu cicluri de funcționare moderate și cerințe de viteză mai scăzută, schimbând anumite performanțe pentru întreținere simplificată.
Î6: Cum se compară capacitatea de încărcare moment a RB2508 cu soluțiile convenționale de rulmenți?
RB2508 oferă o capacitate de moment de aproximativ 180 Newtoni-metri, depășind substanțial soluțiile convenționale de rulmenți de dimensiuni echivalente. Seturile de rulmenți conici cu diametru exterior similar oferă de obicei 60 Newtoni-metri, în timp ce configurațiile cu rulmenți cu bile oferă doar 15-20 Newtoni-metri. Acest avantaj de sarcină moment este esențial pentru manipularea sarcinilor utile în afara axei în aplicațiile de prindere a robotului și de montare a sculelor.
Î7: Ce specificații de toleranță a carcasei sunt critice pentru performanța optimă a RB2508?
Alezajul carcasei inelului exterior necesită toleranță H7 pentru a asigura o potrivire strânsă, împiedicând mișcarea radială. Alezajul inelului interior necesită P5 sau o clasă de toleranță mai bună pentru a menține concentricitatea. Curățarea suprafeței nu trebuie să depășească 0,05 milimetri pe suprafețele exterioare și 0,03 milimetri pe suprafețele interioare. Aceste cerințe de precizie asigură că avantajele de rigiditate a rulmentului sunt pe deplin realizate în îmbinarea asamblată.
Î8: Sunt disponibile variante de rulmenți RB2508 pentru diferite cerințe de sarcină?
Da, producătorii oferă serii de rulmenți cu role încrucișate, de la variante mai mici, ușoare, pentru aplicații ușoare, până la unități mai mari de mare capacitate pentru uz industrial greu. RB2508 este optimizat pentru aplicații de roboți care necesită o capacitate echilibrată de încărcare radială, axială și moment în spațiu compact. Variantele mai mici (RB2006) se potrivesc roboților colaborativi ușori, în timp ce variantele mai mari găzduiesc brațe industriale mai grele.
Î9: Cum afectează temperatura performanța rulmentului RB2508 și durata de viață?
Rulmenții standard RB2508 mențin specificațiile complete de performanță de la minus 10 la plus 80 de grade Celsius. Peste 80 de grade, vâscozitatea lubrifiantului scade și forța arcului de preîncărcare scade, reducând rigiditatea și crescând rata de uzură. Managementul termic eficient prin proiectarea carcasei și sistemele de răcire menține temperatura lagărului în intervalul optim de 40-65 de grade Celsius, maximizând durata de viață și consistența performanței.
Î10: Cum se compară performanța RB2508 între aplicațiile roboților pentru sarcini ușoare și cele extreme?
RB2508 excelează în ambele categorii de aplicații. În brațele robotice colaborative ușoare, frecarea scăzută a rulmentului și repetabilitate excepțională permit controlul precis al gripei. În sistemele de ridicare și plasare de mare viteză pentru sarcini extreme, preîncărcarea și geometria de contact a rulmentului absorb în mod eficient sarcinile dinamice de impact, prelungind durata de viață în comparație cu rulmenții convenționali. Versatilitatea soluției cu un singur rulment în intervalele de cicluri de funcționare o face o componentă standardizată ideală pentru diverse platforme de roboți.
