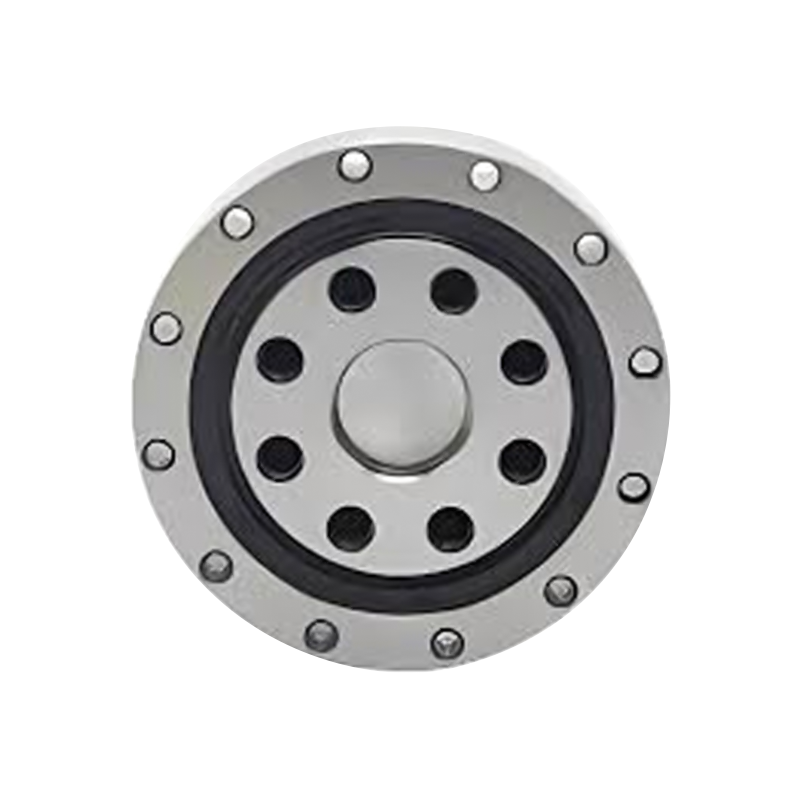

Rulment pentru reductoare armonice robot CSD

Atât inelul exterior, cât și inelul interior de tip CSD prezintă o structură integrată (o singură bucată). Diametrul său exterior este similar cu cel al tipului CSG, în timp ce rezistență sa este mai mare decât componentele tip CSG. Este utilizat în principal în secțiunea de ieșire a reductoarelor din seria CSD.
Rulmentul de antrenare armonică de tip CSD este o componentă special concepută pentru a îndeplini cerințele specifice ale sistemelor de antrenare armonică. Cu designul său integrat pentru reductoarele de armonie Compact Series Drive (CSD), oferă suport esențial pentru capacități lor unice de control la mișcării.

Contactați-ne

PRECEDENT:Rulment cu role încrucișate pentru robot RB2508 URMĂTOR:Rulment cu rol încrucișate pentru robot RE3010

Descriere
Specificații
Contactați-ne

Caracteristici principale:
· Design compact: Structura de tip CSD este proiectată pentru a minimiza dimensiunea, menținând în același timp capacitatea maximă de încărcare. Acest design compact este esențial pentru aplicații cu spațiu limitat, cum ar fi robotică și automatizare.
· Transmisie cu cuplu mare: Sistemul de rulmenți din reductoarele planetare de mare viteză CSD este optimizat pentru transmisia cuplului mare, asigurând un transfer eficient de putere și un control precis la mișcării.
·Reacție redusă: În sistemele de antrenare armonice, jocul dinților angrenajului (juegoc) afectează în mod direct precizia mișcării. Rulmentul tip CSD este proiectat pentru a minimiza jocul, de a face astfel precizia de poziție.
· Fabricare de precizie: Acești rulmenți sunt fabricați utilizat proces de înaltă precizie pentru îndeplinirea standardelor extreme de stricte de precizie și cerințe de performanță. Acest lucru asigură fiabilitatea și durata de viață lungă a sistemelor de antrenare armonice.

Aplicatii:
·Robotica
· Aerospațial
·Echipament medical
·Automatizare și alte sisteme de control al mișcării de înaltă precizie

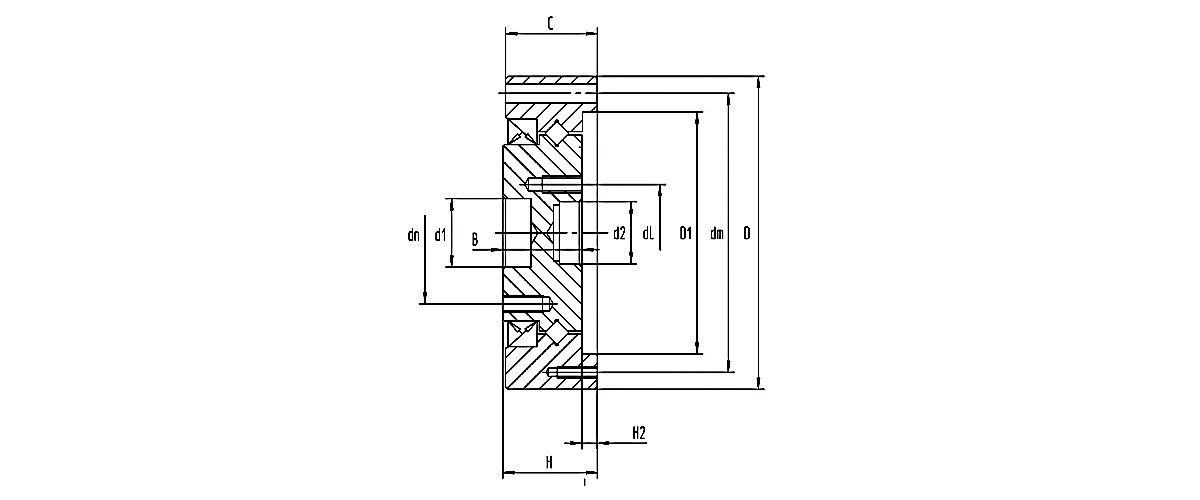

Numărul de model LKPB	Dimensiuni generale								Găuri de montare a inelului exterior			Găuri de montare pentru inelul interior				Sarcina de bază Evaluare		Greutăți
	D1	D2	D	H	C	B	H2	D1	PCCD1	N-W1	N-W2	PCD2	N-N1	PCD3	N-N2	CR	COR	KG
	Unitate: Mm								PCCD1	N-W1	Sigiliu invers	PCD2	Etanșare față	PCD3	Sigiliu invers	KN	KN	KG
CSD-14	12	11	55	16.6	16.1	13.9	2.7	42.5	49	6-φ3,5	3-M2 (adâncime 5)	25	10-M3 (adâncime 7)	17	6-M3 (adâncime 7)	4.7	6.7	0.24
CSD-17	14	11	62	16.6	16.1	13.9	2.7	49.7	56	10- φ3,5	5-M2 (adâncime 5)	27	8-M5 (adâncime8)	19.5	8-M4 (adâncime8)	5.3	7.5	0.3
CSD-20	18	16	70	18.3	17.8	15.6	2.7	57	64	12- φ3,5	4-M2 (adâncime 5)	34	8-M6 (adâncime 9)	24	8-M4 (adâncime8)	5.8	9	0.42
CSD-25	24	20	85	23.4	22.9	20	3.4	73	79	18- φ3,5	6-M2 (adâncime 5)	42	8-M8 (adâncime 12)	30	8-M5 (adâncime 9)	9.6	15.1	0.8
CSD-32	32	30	112	24.5	23.5	20.9	3.6	95.3	104	18- φ4,5	6-M3 (adâncime 7)	57	10-M8 (adâncime 12)	41	6-M6 (adâncime 11)	15	25	1.4
CSD-40	36	32	126	29.1	28.1	24.6	4.5	109.6	117.5	18- φ5,5	6-M3 (adâncime8)	72	10- M10 (adâncime 15)	48	6-M8 (adâncime 11)	21.3	36.5	2.1
CSD-50	48	44	157	34	33	29.4	4.6	138	147	22- φ6,6	4-M3 (adâncime8)	88	10- M12 (adâncime 18)	62	6-M10(adâncime18)	34.8	60.2	3.8
